2.13 Lokalizacja skrzynki rozdzielczej dla przewodu przyłączeniowego w
A = Minsta skyddsavstånd
1. Zalecane miejsce dla skrzynki rozdzielczej
2. W tym miejscu zaleca się użycie skrzynki z siluminu.
3. Tej lokalizacji należy unikać. Zawsze stosuj skrzynkę z siluminu.
W innych lokalizacjach stosuj skrzynkę odporną na wysokie temperatury (T 125°C) oraz kable odporne na
wysokie temperatury (T 170°C). Do skrzynki rozdzielczej musi być wygodny dostęp, bez żadnych przeszkód.
Podczas montażu skrzynki rozdzielczej w strefie 2 lub 3, sprawdź zalecenia oraz przepisy lokalnego dostawcy
energii

2.14 Zdalne sterowanie

Elektryczny piec można sterować zdalnie przez podłączenie do złączy 3 i 4 płytki drukowanej RJ10 stycznika rozwiernego
uruchamianego za pomocą impulsu. Zalecany rozmiar przewodu wynosi 24 lub 26 AWG. Maksymalna długość przewodu
24 AWG wynosi 200 m przy użyciu sterownika Pure.
Maksymalna długość przewodu 26 AWG wynosi 130 m przy użyciu sterownika Pure.
2.15 Złącza RJ 10 płytki drukowanej
UWAGA: Nieprawidłowe podłączenie może spowodować uszkodzenie płytki drukowanej.
Dodatkowy czujnik (NTC)
Styk 1
Styk 2 NTC 10 kOhm
Styk 3 NTC 10 kOhm
Styk 4
Czujnik (s/NTC)
Ogranicznik końcowy
Styk 1
Styk 2 NTC 10 kOhm
Styk 3 NTC 10 kOhm
Ogranicznik końcowy
Styk 4
Tabela 3 Kolejność połączeń złącz RJ 10 płytką
drukowaną
kabinie sauny
A
3.
2.

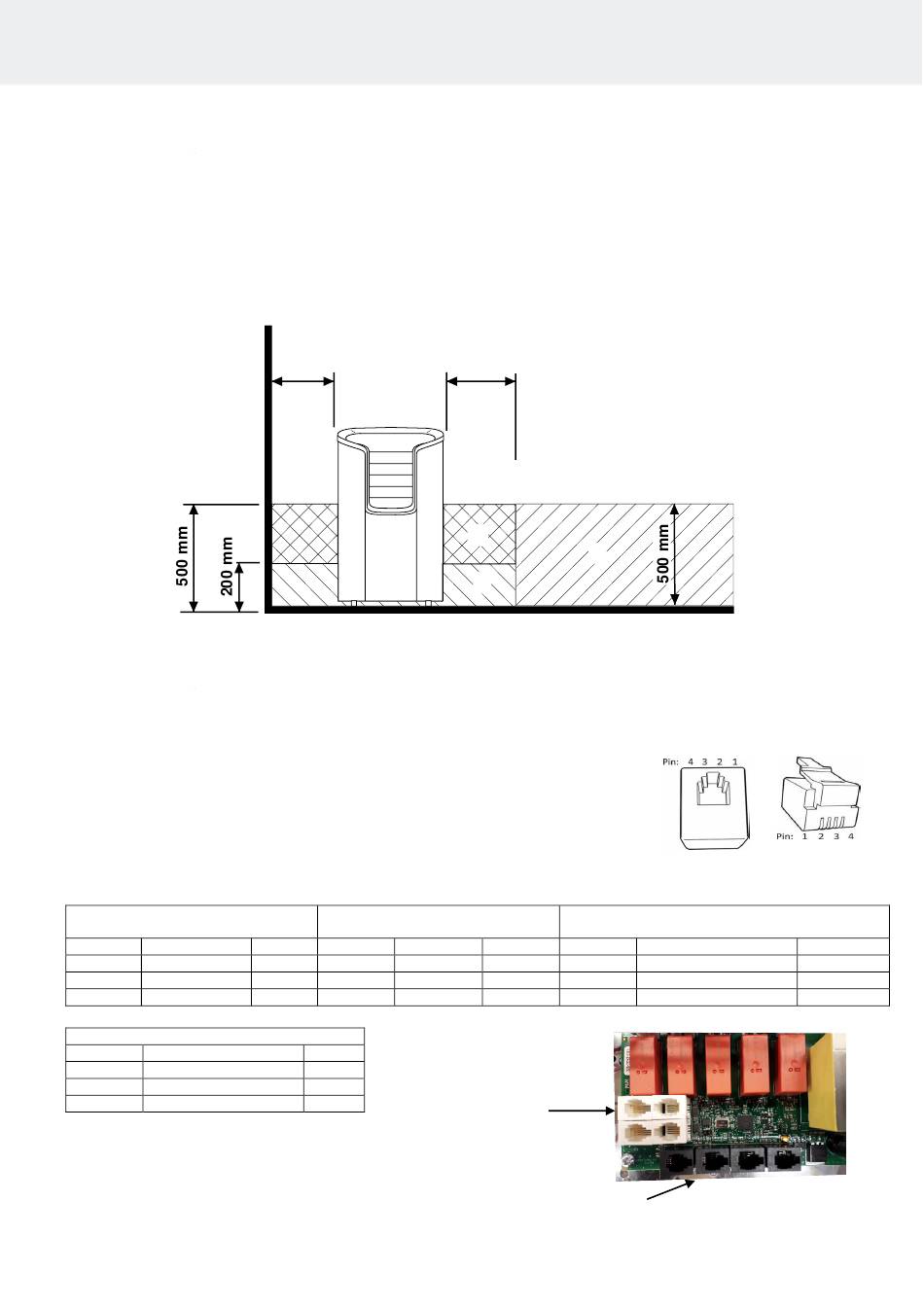

Rysunek. 4 Lokalizacja skrzynki rozdzielczej
Przełącznik zdalnego sterowania
(przełącznik Ext)
Styk 1
3,3 V Styk 2
Wł./wył.
CPU Styk 3
Wł./wył.
Styk 4
GND
3,3 V
CPU
10 V
Złącza RJ-10 na
panelu sterowania
Rysunek 5 Kolejność złączy RJ 10. Czujnik, przełącznik drzwiowy, sterowanie
zdalne, dodatkowe NTC
A
3.
1.
2.
Styk 1
Styk 2
GND Styk 3
12 V DC Styk 4
Wyłącznik drzwiowy
Wskaźnik alarmu LED
Wyłącznik drzwiowy
Wyłącznik drzwiowy
12 V DC
10
GND
GND
