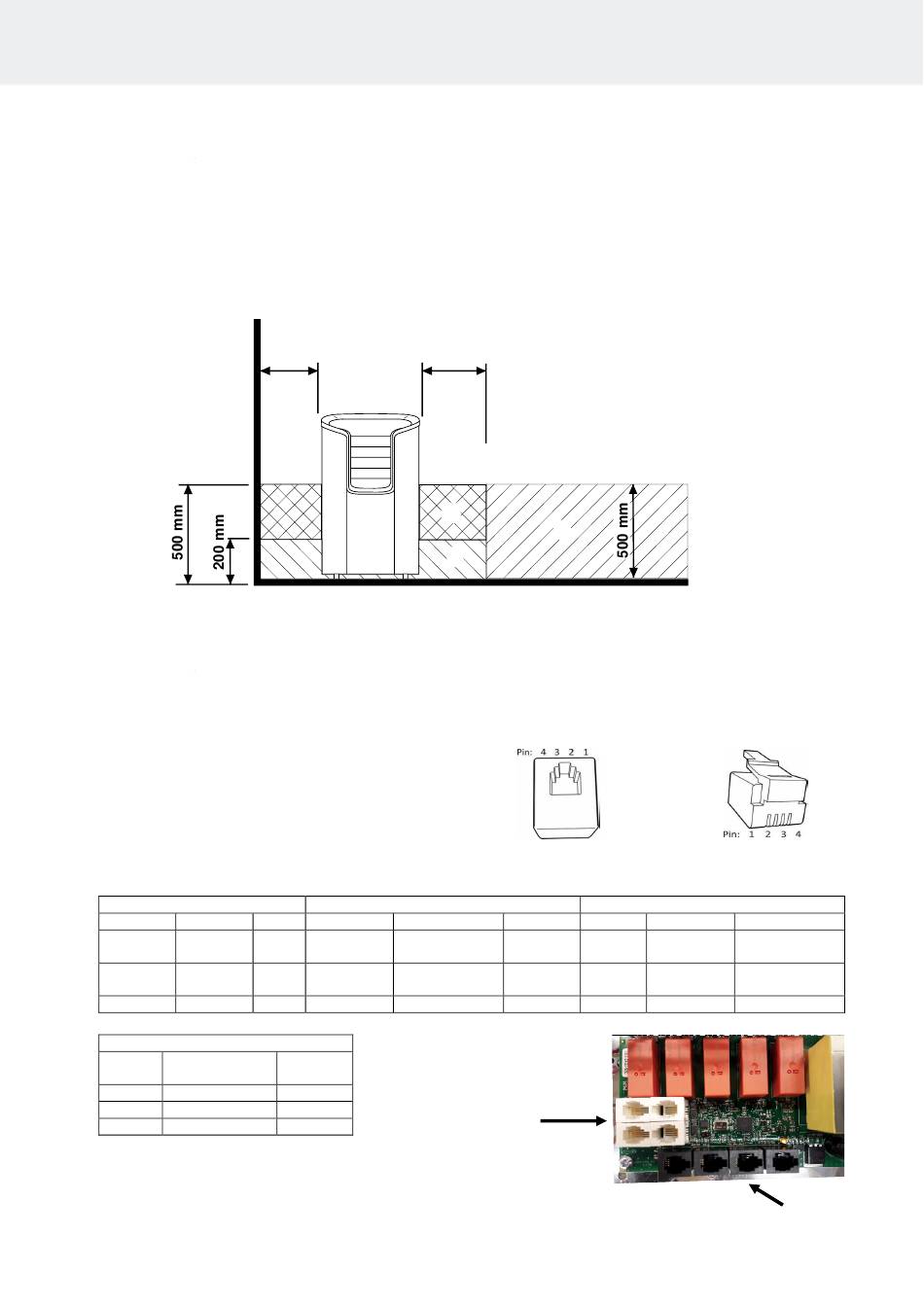

2.13 Lage der Anschlussdose

A = vorgeschriebener Mindestabstand
1. Empfohlener Bereich für die Montage der Anschlussdose
2. In diesem Bereich wird eine Anschlussdose aus Silumin empfohlen.
3. In diesem Bereich darf keine Montage einer Anschlussdose erfolgen. Es dürfen ausschließlich Silumin
Anschlussdosen verwendet werden.
In anderen Bereichen sind hitzebeständige Anschlussdosen (bis 125 °C) und Anschlusskabel (bis 170 °C) zu
verwenden. Die Anschlussdose muss frei liegen. Wird die Anschlussdose in Bereich 2 oder 3 angebracht, müssen
Anweisungen und Vorschriften des örtlichen Elektrizitätsversorgers beachtet werden.
Abbildung. 4 Lage der Anschlussdose für das Anschlusskabel im Saunaraum

2.14 Fernsteuerung

Der Heizgeräts kann über einen impulsgesteuerten Ruhekontakt fernbetätigt werden. Der Ruhekontakt wird an die
Anschlüsse 3 und 4 einer RJ10-Schaltplatine angeschlossen. Die empfohlene Kabelgröße ist AWG 24 oder 26. Die
maximale Länge eines Kabels mit AWG 24 beträgt 200 m bei Verwendung eines Pure-Steuergeräts.
Die maximale Länge eines Kabels mit AWG 26 beträgt 130 m bei Verwendung eines pure-Steuergeräts.
2.15 RJ 10-Anschlüsse der Platine
HINWEIS: Falsche Anschlüsse können die Schaltplatine beschädigen.
Zusatzsensor (NTC)
Pin 1
Pin 2 NTC
10 kOhm
Pin 3 NTC
10 kOhm
Pin 4
Sensor (Sec/NTC)
Pin 1 Endbegrenzer
Pin 2 NTC 10 kOhm
Pin 3 NTC 10 kOhm
Pin 4 Endbegrenzer
Tabelle 3 Kopplungsreihenfolge von RJ 10
-Steckverbindern zur Leiterplatte
A
3.
2.
Fernbedienschalter (ext. Schalter)
Pin 1
3,3 V Pin 2
CPU Pin 3 Zum Schalter
Pin 4 Zum Schalter
GND
(Masse)
3,3 V
CPU
10 V
A
3.
1.
2.
Pin 1
Pin 2
GND Pin 3
(Masse)
12 V DC Pin 4
Steuergerät
RJ 10- stecker
4 Stück
Abbildung 5 Reihenfolge der RJ 10-Anschlüsse. Sensor,
Türschalter, Fernbedienung, zusätzlicher NTC
Türschalter
Alarm-LED GND (Masse)
Türschalter GND (Masse)
Türschalter 12 V DC
10
