Installatie- en gebruikershandleiding HELO Roxx Pure

2.17 Deurschakelaar

De deurschakelaar is de schakelaar op de saunadeur. Deze schakelaar voldoet aan de voorschriften. Openbare en particuliere
sauna's moeten met een deurschakelaar uitgerust zijn, zodat de kachel van buitenaf kan worden ingeschakeld, bijvoorbeeld met
behulp van een aan/uit-knop
of een soortgelijke methode.
Het bedieningspaneel registreert automatisch wanneer de deurschakelaar is aangesloten op de OLEA 99-printplaat van de kachel.
Wanneer u de sauna voor het eerst gebruikt na de installatie, sluit u de deur naar de saunacabine en schakelt u de elektriciteit in
met de hoofdschakelaar van de kachel.
Als de deur wordt geopend voordat het verwarmingsprogramma wordt gestart, wordt het automatische gebruik (vooraf ingestelde
verwarming) na één minuut uitgeschakeld (gebruik op afstand). De deur moet gesloten zijn en de functie moet opnieuw vanaf het
bedieningspaneel worden gestart.
Als de deur langer dan vijf minuten open heeft gestaan terwijl de kachel is ingeschakeld, wordt de kachel automatisch
uitgeschakeld.
De kachel kan weer worden ingeschakeld vanaf het bedieningspaneel nadat de deur is gesloten is. De led-lamp die fouten
aangeeft, begint, indien geïnstalleerd, te knipperen. Zie onderstaande installatie-instructies.
Deurschakelaarinstructies voor installatie en aansluiting
De deurschakelaar is buiten de saunacabine op de bovenrand van de deur op ten minste 300 mm vanaf de binnenhoek
gemonteerd.
Het schakelonderdeel is op het deurkozijn geïnstalleerd en de magneet op de deur. De afstand tussen de schakelaar en de
magneet is 18 mm.
Wanneer de deurschakelaar op het bovenste gedeelte van de deur wordt gemonteerd, raadt Sauna360 aan het Sauna360-model
met productnummer 0043233, SSTL 8260371 te gebruiken.
Wanneer de deurschakelaar op het onderste gedeelte van de deur wordt gemonteerd, raadt Sauna360 aan het Sauna360-model
met productnummer SP11000326, SSTL 8263280 te
Raadpleeg de bij de kachel meegeleverde installatie- en gebruikershandleiding voor instructies.
Deurschakelaar
Magneet op
de deur
Positie van de
deurschakelaar
bij installatie op
het onderste
gedeelte van de
deur

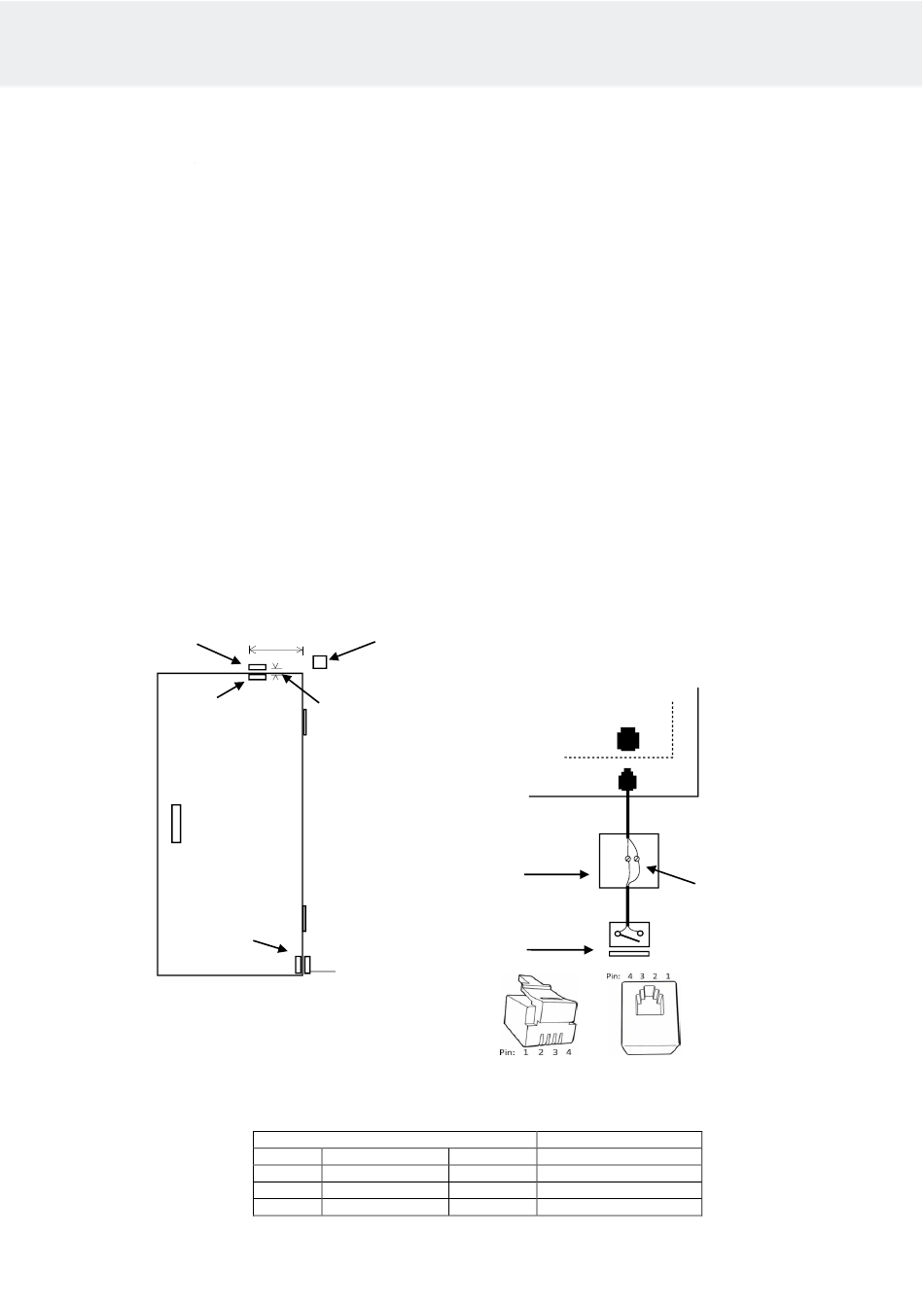

Afbeelding 7 De deurschakelaar monteren
gebruiken.
min. 300 mm Aansluitkastje
Max. 18 mm
Deurschakelaar
Magneet voor de deur
Deurschakelaar
Pen 1
Pen 2
Pen 3 Deurschakelaar
Pen 4 Deurschakelaar
Tabel 4. De deurschakelaar aansluiten.
Kachel
OLEA 99
3
Aansluitdoos
Afbeelding 8. Pin – order of RJ 10
Kleur geleider
GND Oranje
12 V DC Groen/wit
4
Sluit de bruine en zwarte
draden van de
deurschakelaar aan.
(sluitcontact)
