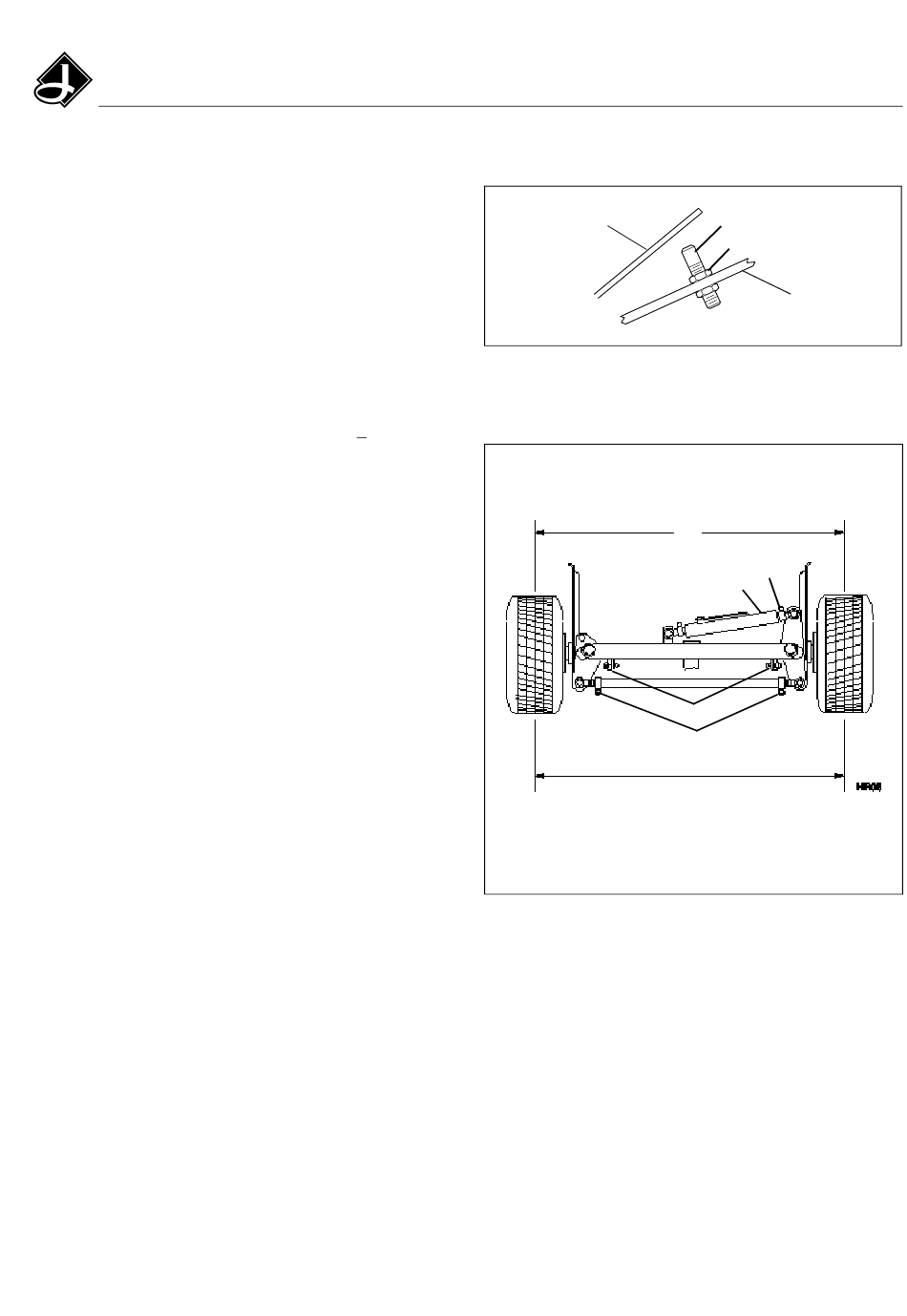

9.10 TRACTIEPEDAALSTOP______________________________________________________

Beweeg de tractiepedaal naar de verst mogelijke
vooruitstand. Stel aanslagbout (R) bij tot de boutkop de
tractiepedaal raakt. Draai de bout vervolgens een slag
linksom (uit t.o.v. de pedaal) en zet moer (S) vast.

9.11 TOESPOOR STUURINRICHTING

Het toespoor moet worden bijgesteld van X + 1,5 mm.
1. Draai de wielen in de recht-vooruit stand.
2. Los de twee tegenmoeren van de trekstang (W).
3. Stel de trekstang bij en draai de tegenmoeren weer
vast.
Na afstelling van het toespoor kan het nodig zijn om de
aanslagbouten van de stuurinrichting opnieuw bij te
stellen. Zie sectie 9.13.

9.12 DRAAICIRKEL

1. Stel de stuurcilinder (T) bij ten behoeve van een iden-
tieke stuurhoek in beide richtingen. Controleer of de
kogelgewrichten gelijkelijk in de cilindereinden zitten.
2. Los schroef en moer (U) op de borgklem; draai de
cilinderstang tot de gewenste lengte is bereikt en zet
de klembevestigingen weer vast.
3. Na bijstelling van de stuurcilinder dienen de wielen
volledig in beide richtingen te worden gedraaid
waarna de aanslagbouten van de stuurinrichting (V)
opnieuw moeten worden bijgesteld. Zie sectie 9.13.

9.13 AANSLAGBOUTEN STUURINRICHTING ________________________________________

Stel de aanslagbouten pas bij nadat dit met het toespoor
en de stuurcilinder is gebeurd. Raadpleeg Afb.10I. Zie
secties 9.11 en 9.12.
1. Los beide moeren (V) en draai de bouten volledig
tegen het montageblok in.
2. Na bijstelling van de draaicirkel moet de motor-
ophanging naar links worden gedraaid zodat de
stuurcilinderstang volledig is ingetrokken of naar
rechts zodat de stuurcilinderstang volledig is uitge-
schoven.
_______________________________________________________
_________________________
TEXTRON TURF CARE AND SPECIALTY PRODUCTS
TRACTORBIJSTELLINGEN
Tractie-
pedaal
X ± 1,5 mm
Bovenaanzicht
3. Voer boutbijstelling uit tot contact met de stuursto-
parm wordt gemaakt. Draai de moer vast tegen het
montageblok.
Afb.9H
R
S
Vloerpaneel
HR17
X
U
T
V
W
Afb.9I
NL29
