SRS 4Pi Target Pointer
Monter le SRS 4Pi Target Pointer
Étape
1.
2.
3.
4.
5.
70

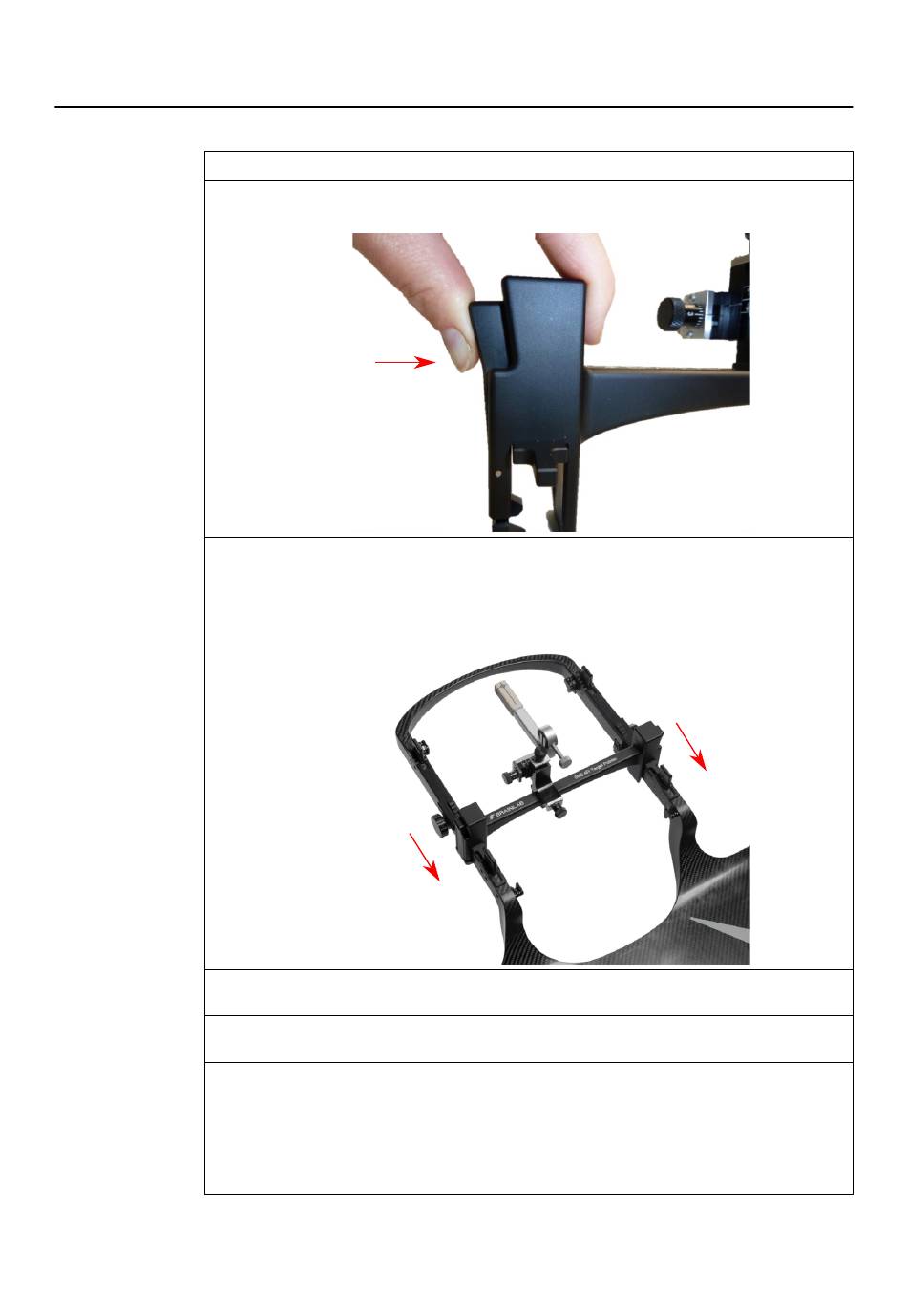

Appuyez simultanément sur les leviers à ressort des deux côtés du dispositif.
Sans cesser d'appuyer, alignez le SRS 4Pi Target Pointer sur le cadre de tête puis en-
foncez à fond. Faites glisser l'ensemble dans le sens caudal jusqu'au contact avec les
broches de fixation du masque puis relâchez les leviers à ressort.
Déplacez la table en translation de sorte que le pointeur se trouve à proximité de l'isocen-
tre défini par les lasers de positionnement.
Ajustez l'angle de tangage du pointeur en tournant la molette d'ajustement de l'inclinaison
①.
Le réticule du pointeur de ciblage peut être aligné à l'aide des lasers de positionnement.
Pour ce faire, ajustez précisément les trois mouvements orthogonaux à l'aide des trois vis
de réglage.
② : longitudinal
③ : latéral
④ : vertical
④
①
③
②
Guide d'utilisation du matériel Rév. 1.0 Cranial 4Pi Immobilization
