Montage De L'aile Droite Right Wing Assembly - Ecotop Scale Série Mode D'emploi

2
PIECES AILES
(A1) Aile droite ..................................................................................1
(A4) Trappe de servo d'aileron ....................................................1
(A5) Bloc bois dur ............................................................................. 2
(A6) Plaque d'aérofrein ................................................................. 2
(A7) Sabots de saumon d'aile ........................................................1
(A9) Crochet acier .............................................................................1
(A8) Tourillon carbone Ø8 x 30 mm .......................................... 2
ACCASTILLAGE
(C1) Chape métal M2,5 ................................................................... 2
(C2) Commande d'aileron L 45 .....................................................1
(V7) Vis autotaraudante Ø2,2 x 12 mm ................................. 2
(V10) Ecrou M2,5 .............................................................................. 2
(G1) Guignol fibre de verre ...........................................................1
ELEMENTS NON INCLUS DANS LE KIT
(1) Servo et ses accessoires ...........................................................1
(2) Fil torsadé de servo .........................................Environ 1,5 m
(3) Aérofreins électriques 300 mm................................1 paire
(4) Rallonge de servo de 40 cm ....................................................1
(5) Cordon en Y ...................................................................................1
WING PARTS
(A1) Right wing ..................................................................................1
(A4) Aileron servo hatch (Plywood) .........................................1
(A5) Hard wood block ..................................................................... 2
(A6) Speed brake plate ................................................................... 2
(A7) Plastic wing skid .....................................................................1
(A9) Steel hook ...................................................................................1
(A8) Carbon dowel Ø8 x 30 mm ................................................... 2
HARDWARE
(C1) Metal clevis M2.5 .................................................................... 2
(C2) Aileron pushrod L 45 .............................................................1
(V7) Self tapping screw Ø2.2 x 12 mm ..................................... 2
(V10) Nut M2.5 .................................................................................. 2
(G1) Glass fiber control horn ........................................................1
PARTS NON INCLUDED INTO THE KIT
(1) Servo and accessories ...............................................................1
(2) Servo twisted wire......................................................... ~ 1,5 m
(3) Electric speed brake 300 mm ...................................... 1 pair
(4) Servo extension 40 cm .............................................................1
(5) Y Cord .............................................................................................1

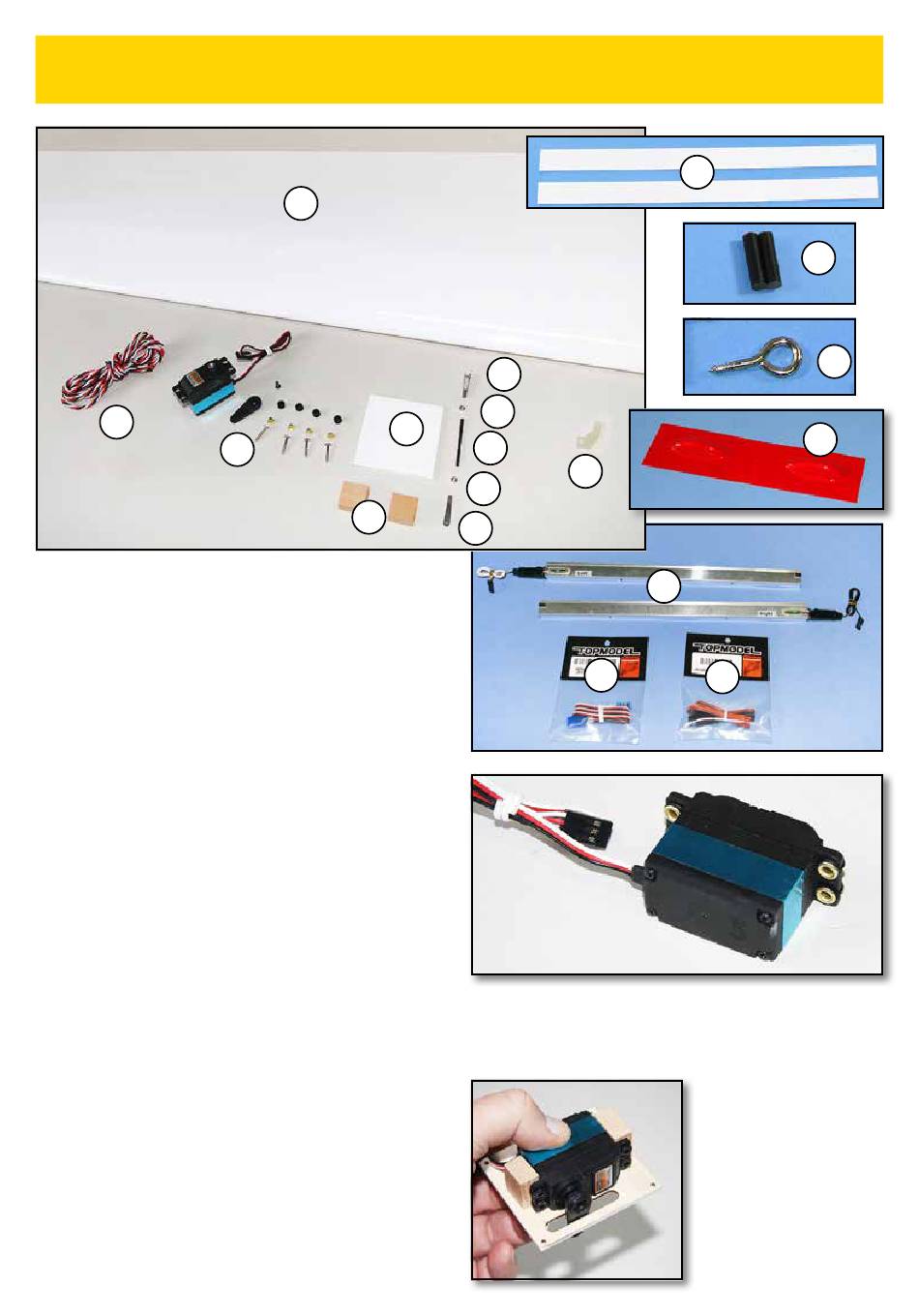

MONTAGE DE L'AILE DROITE
RIGHT WING ASSEMBLY
A1
1
A5
Notice Ecotop - Page 9 - Ka-8b 1:3 - V.1.02
C1
V10
A4
C2
V10
C1
1) Equipez le servo avec ses silentblocs et les rivets laiton
comme représenté.
Install the servo accessories as shown.
A6
G1
3
4
5
2) Centrez le servo sous la
trappe, palonnier en place.
Posez les blocs et tracez leur
position sur la trappe.
Center the servo under the
hatch, with his servo arm.
Locate the blocks location
and draw their outline on
the hatch.
A8
A9
A7
