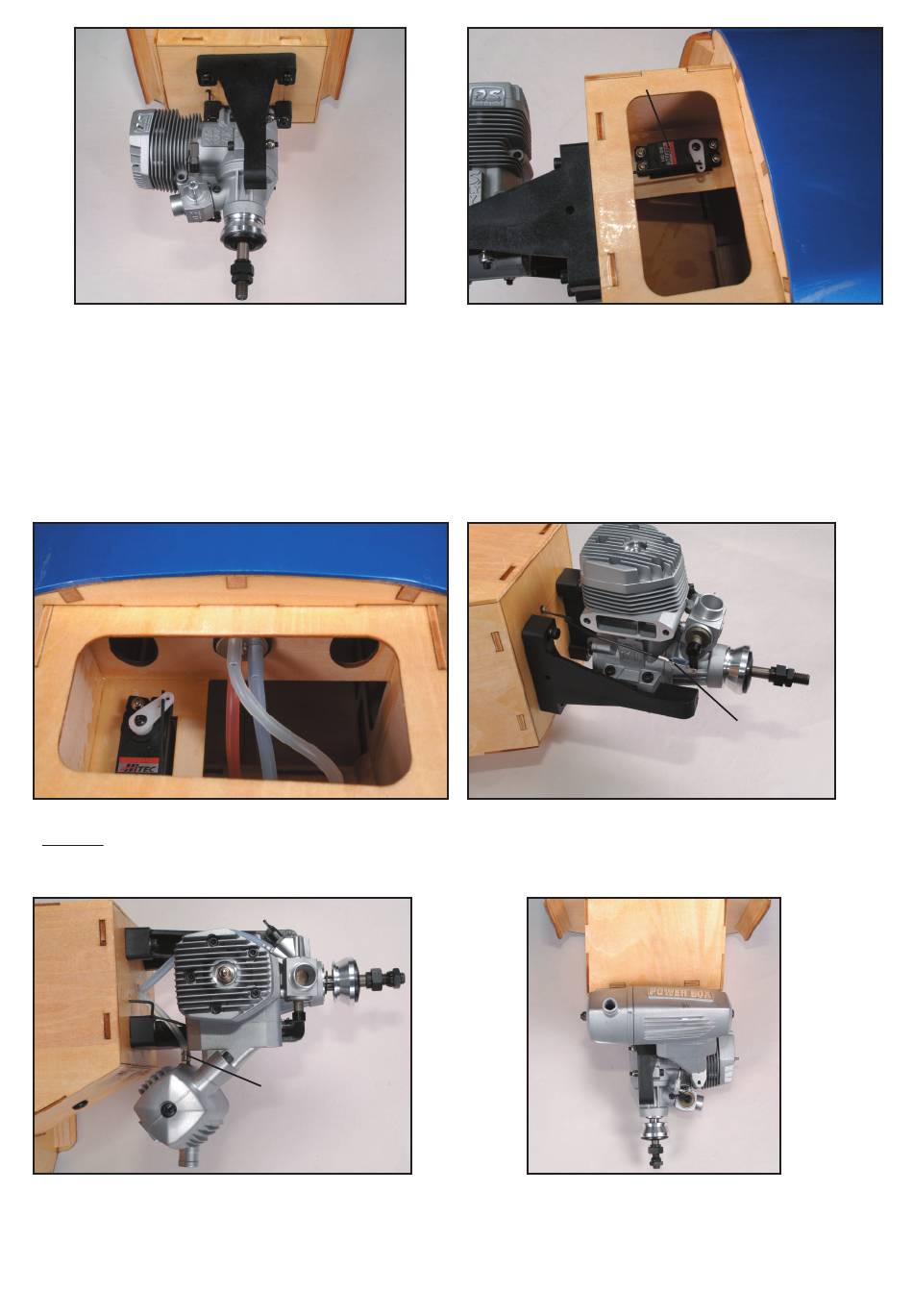

MONTAGE MOTEUR
● Mesurer le carter du moteur (pour l'écartement des bras du
bâti) puis tracer l'emplacement des bras sur la cloison pare-
feu centrés sur la croix gravée. Repérer les trous de fi xation
du bâti moteur.
● Percer Ø4mm, dans la cloison pare-feu, les trous de
fi xation du bâti moteur et un trou central Ø12mm env. pour le
passage des durits.
● Monter le bâti 1-1 à l'aide des vis fournies.
● Positionner le moteur sur le bâti. Le plateau d'hélice se
trouve à une distance de 137mm du couple pare-feu. Vérifi er
avec le capot en place. Repérer les trous de fi xation du mo-
teur sur le bâti.
● Boulonner le moteur au bâti avec la visserie fournie
Bouchon réservoir
Servo des gaz
baïonnette
● Assembler le réservoir 1-3. Prévoir des durits de différen-
tes couleur afi n de repérer les différents branchements:
Exemple:
bleu>alimentation
rouge>remplissage
vert>pressurisation
● Monter le pot d'échappement.
● Installer le réservoir dans le fuselage. Le bouchon passe à
travers le couple dans le trou déjà percé.
pressurisation
Servo des gaz
● Coller la platine du servo des gaz 1-2 comme sur la photo
avec de la colle époxy 5mn.
● Connecter une rallonge de 20cm (avec sécurité
#0434085). Monter le servo sur la platine.
● Percer le passage de la commande des gaz 9-21 à travers
la cloison pare-feu. Connecter la commande des gaz côté
moteur avec la chape (assurée par un morceau de durit).
Couper la commande et la brancher sur le servo en faisant
une baïonnette.
6
Commande des gaz
