3.3 Montage de l'élévateur
AVERTISSEMENT !
Risque de glissement
L'élévateur de bain risque de glisser si les
ventouses sont mal fixées.
– Nettoyez la baignoire et les ventouses à l'aide
d'un chiffon humide avant de mettre en place
l'élévateur de bain.
– Ne modifiez pas la position de l'élévateur de
bain dans la baignoire une fois l'installation
terminée.
AVERTISSEMENT !
Risque de blessures ou de dégâts matériels !
– Installez uniquement l'élévateur de bain dans
des baignoires conformes aux spécifications du
tableau suivant.
– Si un débordement latéral est présent dans la
baignoire, utilisez les rabats latéraux spéciaux
(disponibles en accessoire).
1574469-B
Pre-release Rev. B.00

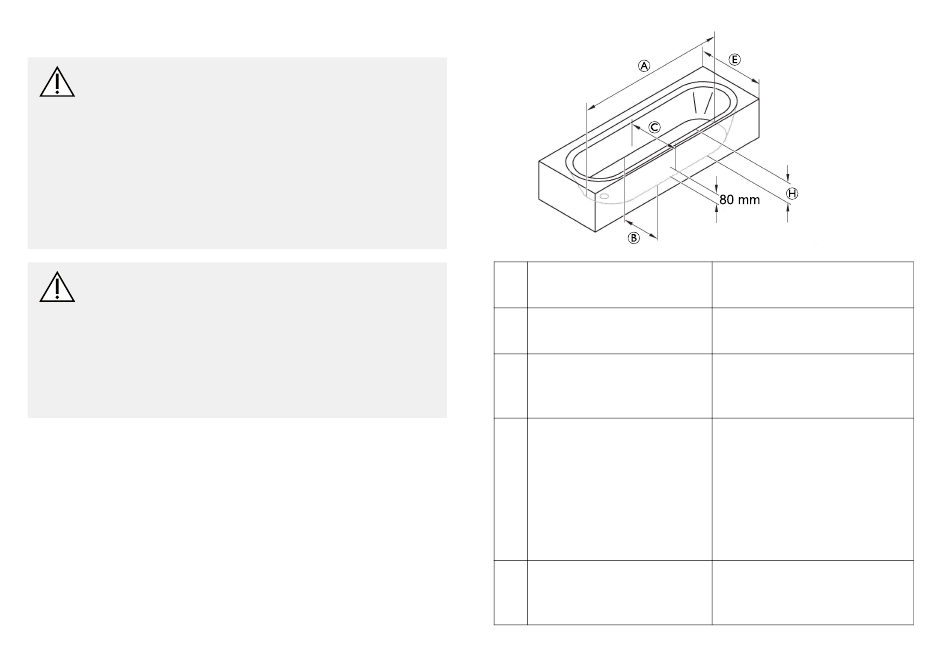

A
C
B
A Longueur de la
A
baignoire, fond
Largeur de la baignoire,
B
fond (intérieur)
C Largeur de la baignoire,
à 80 mm de haut
(intérieur)
Largeur de la baignoire
E
(externe)
Hauteur de la baignoire
H
(intérieur)
Réglages (Mise en service)
E
H
80 mm
≥ 800 mm
280 - 600 mm
≥ 430 mm
580 - 690 mm (avec rabats
latéraux spéciaux)
700 - 740 mm (avec rabats
latéraux standard)
750 - 1000 mm (avec
rabats latéraux spéciaux)
≤ 420 mm (avec adaptateur
de hauteur, max. + 60
mm)
