Le bus RS485 doit être terminé par un réseau de
résistances à chaque extrémité. À cette fin, mettre le
commutateur S801 de la carte de commande sur ON.
Pour plus d'informations, voir le chapitre 10.2 Schéma de
câblage.
Le protocole de communication doit être réglé au
paramétre 8-30 Protocole.
14.3.1 Précautions CEM
Pour assurer une exploitation sans interférence du réseau
RS485, les précautions CEM suivantes sont recommandées.
Il convient de respecter les réglementations nationales et
locales, en ce qui concerne par exemple la protection par
mise à la terre. Le câble de communication RS485 doit être
maintenu à l'écart des câbles de moteur et de résistance
de freinage, afin d'éviter une nuisance réciproque des
bruits liés aux hautes fréquences. Normalement, une
distance de 200 mm (8 po) est suffisante. Cependant, en
cas d'installation de câbles en parallèle sur de grandes
distances, il est recommandé de garder la plus grande
distance possible entre les câbles. Si le câble RS485 doit
croiser un câble de moteur et de résistance de freinage, il
doit le croiser suivant un angle de 90°.
14 14

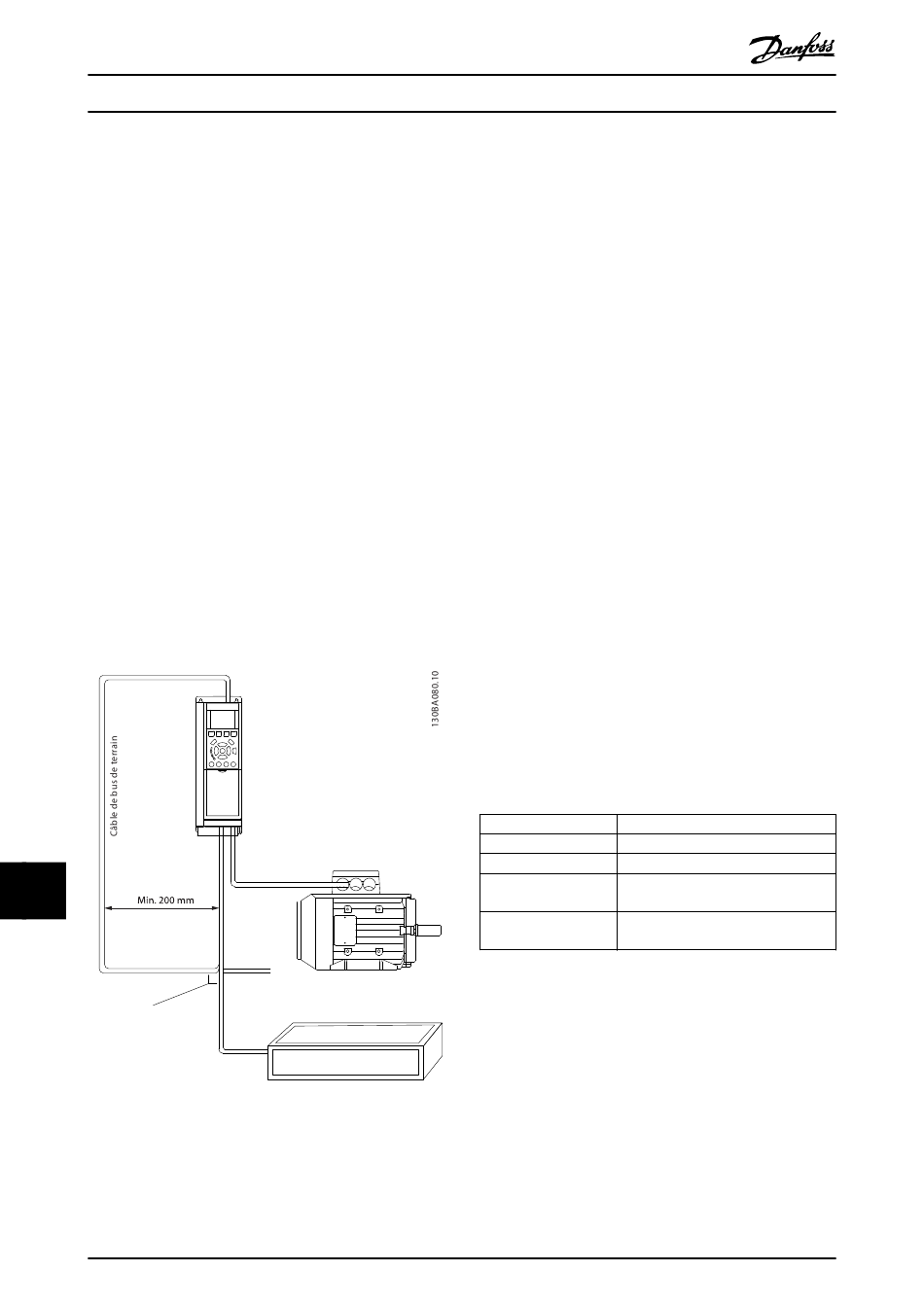

Croisement 90°
Illustration 14.4 Précautions CEM
224
®
VLT AutomationDrive FC 302
315-1 200 kW
14.4 RS485 : Vue d'ensemble du protocole

14.4.1 Vue d'ensemble du protocole FC

Le protocole FC, également appelé bus FC ou bus
standard, est le bus de terrain standard de Danfoss. Il
définit une technique d'accès selon le principe maître/
esclave pour les communications via le bus série.
Un maître et un maximum de 126 esclaves peuvent être
raccordés au bus. Le maître sélectionne chaque esclave
grâce à un caractère d'adresse dans le télégramme. Un
esclave ne peut jamais émettre sans y avoir été autorisé au
préalable, et le transfert direct de messages entre les
différents esclaves n'est pas possible. Les communications
ont lieu en mode semi-duplex.
La fonction du maître ne peut pas être transférée vers un
autre nœud (système à maître unique).
La couche physique est le RS485, utilisant donc le port
RS485 intégré au variateur. Le protocole FC prend en
charge différents formats de télégramme :

14.4.2 Process du variateur

Définir les paramètres suivants pour activer le protocole FC
du variateur.
Numéro de paramètre
Paramétre 8-30 Protocole FC
Paramétre 8-31 Adresse
Paramétre 8-32 Vit.
Trans. port FC
Paramétre 8-33 Parité/
bits arrêt
Tableau 14.3 Paramètres du protocole FC
14.5 RS485 : Structure des télégrammes du
14.5.1 Contenu d'un caractère (octet)
Résistance de freinage
Chaque caractère transmis commence par un bit de
départ. Huit bits de données, correspondant à un octet,
sont ensuite transmis. Chaque caractère est sécurisé par un
bit de parité. Ce bit est réglé sur 1" lorsqu'il atteint la
parité. La parité est atteinte lorsqu'au total, il y a un
nombre égal de caractères 1 dans les 8 bits de données et
Danfoss A/S © 11/2017 Tous droits réservés.
FC
•
un format court de 8 octets pour les données de
process ;
•
un format long de 16 octets qui comporte
également un canal de paramètres ;
•
un format utilisé pour les textes.
Réglage
1–126
2400–115200
Parité à nombre pair, 1 bit d'arrêt
(défaut)
protocole FC
MG34S304
