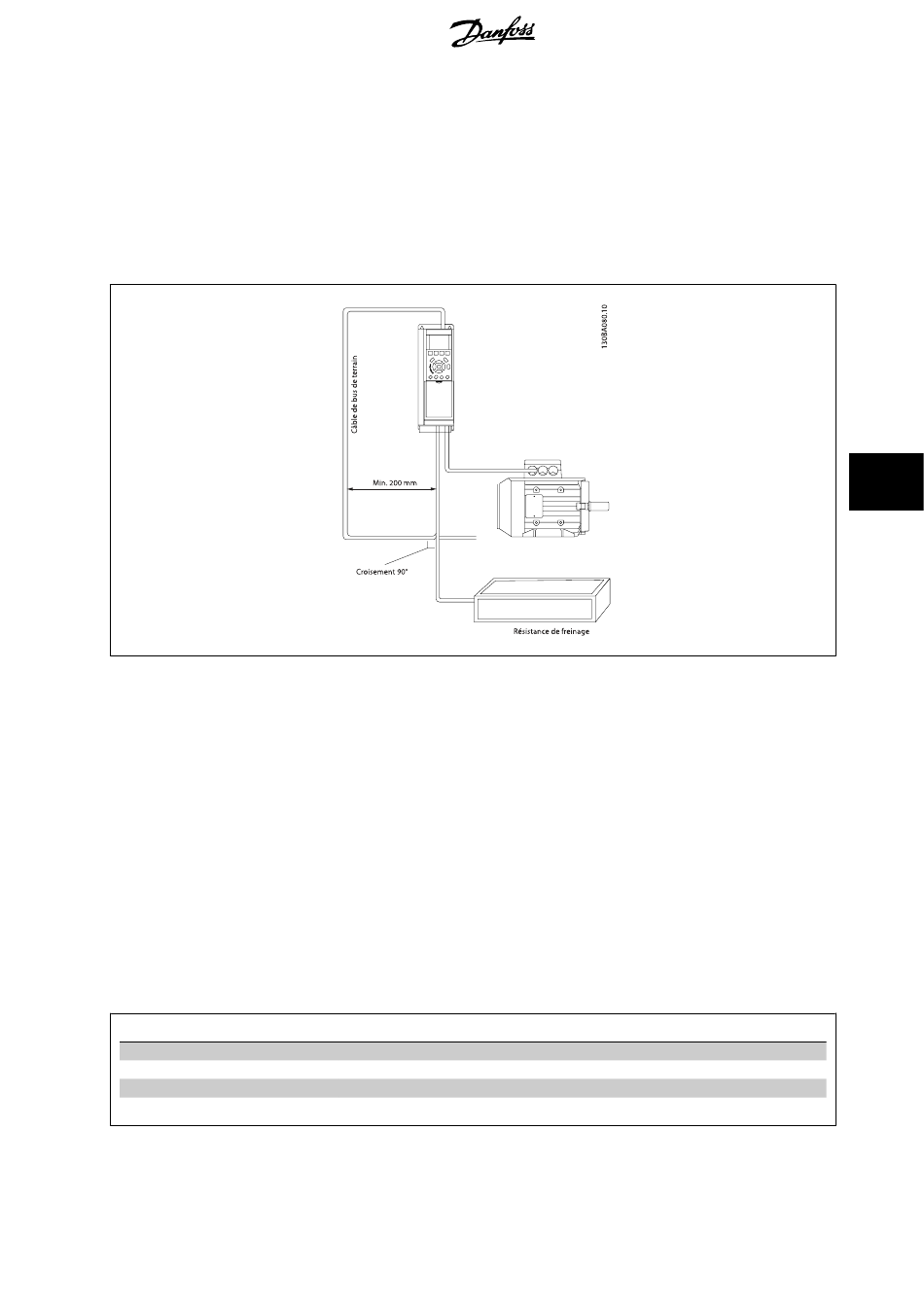

Il est nécessaire d'observer les réglementations nationales et locales, par exemple à l'égard de la protection par mise à la terre. Le câble de communication

RS-485 doit être maintenu à l'écart des câbles de moteur et de frein, afin d'éviter une nuisance réciproque des bruits liés aux hautes fréquences.

Normalement, une distance de 200 mm (8 pouces) est suffisante, mais il est recommandé de garder la plus grande distance possible, notamment en cas

d'installation de câbles en parallèle sur de grandes distances. Si le câble RS-485 doit croiser un câble de moteur et de résistance de freinage, il doit le

croiser suivant un angle de 90°.

Le protocole FC, également appelé FC ou bus standard, est le bus de terrain standard de Danfoss. Il définit une technique d'accès selon le principe maître-

esclave pour les communications via le bus série.

Un maître et un maximum de 126 esclaves peuvent être raccordés au bus. Chaque esclave est sélectionné par le maître grâce à un caractère d'adresse

dans le télégramme. Un esclave ne peut jamais émettre sans y avoir été autorisé au préalable, et le transfert direct de messages entre les différents

esclaves n'est pas possible. Les communications ont lieu en mode semi-duplex.

La fonction du maître ne peut pas être transférée vers un autre nœud (système à maître unique).

La couche physique est le RS-485, utilisant donc le port RS-485 intégré au variateur de fréquence. Le protocole FC prend en charge les différents formats

de télégramme ; un format court de 8 octets pour le traitement des données et un format long de 16 octets qui comporte également un canal de

paramètres. Un troisième format de télégramme est utilisé pour les textes.

7.3 Configuration du réseau

7.3.1 Configuration du variateur de fréquence FC 300

Définir les paramètres suivants pour activer le protocole FC du variateur de fréquence.

Numéro du paramètre

Protocole

Par. 8-30

Adresse

Par. 8-31

Vit. Trans. port FC

Par. 8-32
