4 Installation
Gaines externes
Si une gaine supplémentaire est ajoutée en externe au boîtier métallique Rittal, la chute de pression dans la conduite doit être calculée. Utiliser les
graphiques ci-dessous pour déclasser le variateur de fréquence selon la chute de pression.
4

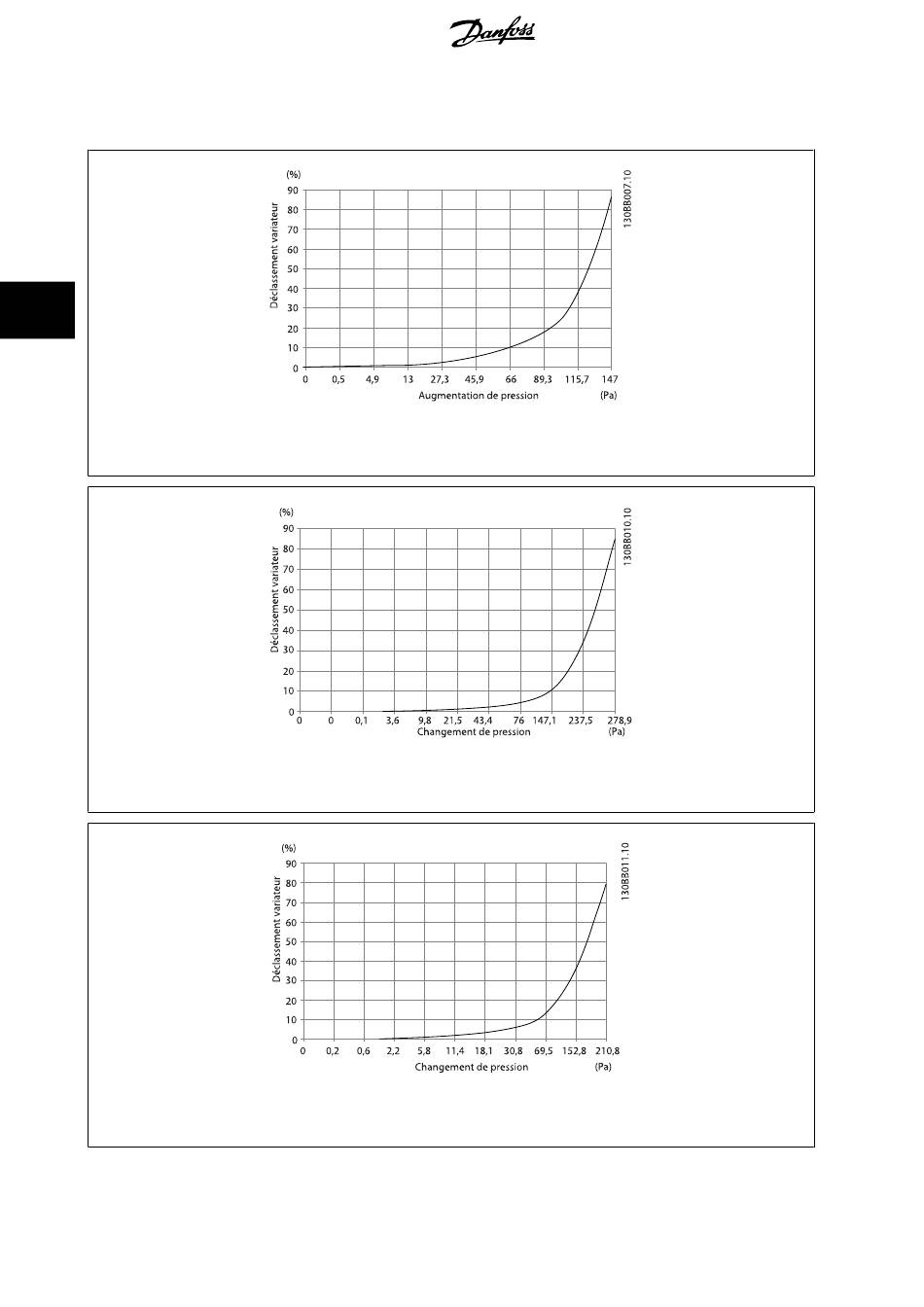

Illustration 4.20: Déclassement du châssis D en fonction du changement de pression
Débit d'air du variateur : 765 m
Illustration 4.21: Déclassement du châssis E en fonction du changement de pression (petit ventilateur), P315
Débit d'air du variateur : 1105 m
Illustration 4.22: Déclassement du châssis E en fonction du changement de pression (grand ventilateur), P355-P450
Débit d'air du variateur : 1445 m
38
3 /h (450 cfm)
3 /h (650 cfm)
3
/h (850 cfm)
