Manuel d'utilisation du variateur VLT Automa-
tion Low Harmonic Drive
4. Ouvrir les portes du coté LCL du filtre, le plus à droite du boîtier métallique, et retirer les protections indiquées.
5. Retirer le module de bobine d'induction précisé.
6. Une fois le module de bobine d'induction retiré, les sections filtre et variateur peuvent être assemblées. Cette opération nécessite quatre supports
en cornière et six équerres latérales. Ils sont fournis dans un sachet avec les vis appropriées. Lorsque les supports internes sont installés, les
deux équerres supérieures sont posées afin d'agir comme points de charge lors du déplacement de l'ensemble.
7. Une fois tous les supports posés, le module de bobine d'induction peut être replacé à son emplacement d'origine.
8. Désormais, les trois barres omnibus du secteur, incluses dans un kit avec le variateur, peuvent être fixées entre la section filtre et la section
redresseur.
®
MG.34.O1.04 - VLT est une marque déposée Danfoss

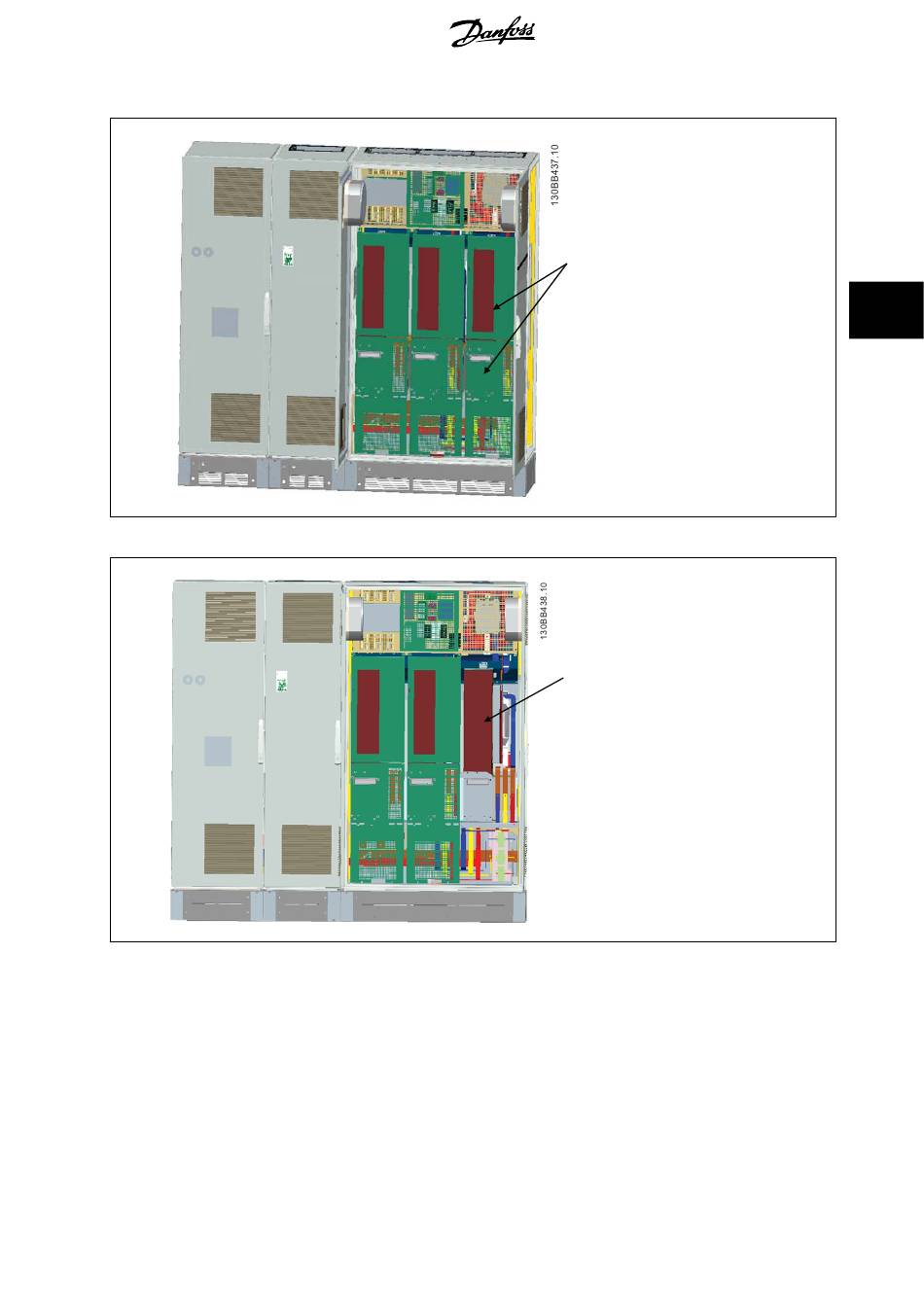

Protections à retirer
Enlever ce module de bobine d'induction
4 Installation
