4 Installation
4.3.3 Assemblage des sections du châssis F
Procédure d'assemblage des sections variateur et filtre du châssis F
1. Rapprocher les sections filtre et variateur. La section filtre se fixe au côté gauche de la section variateur.

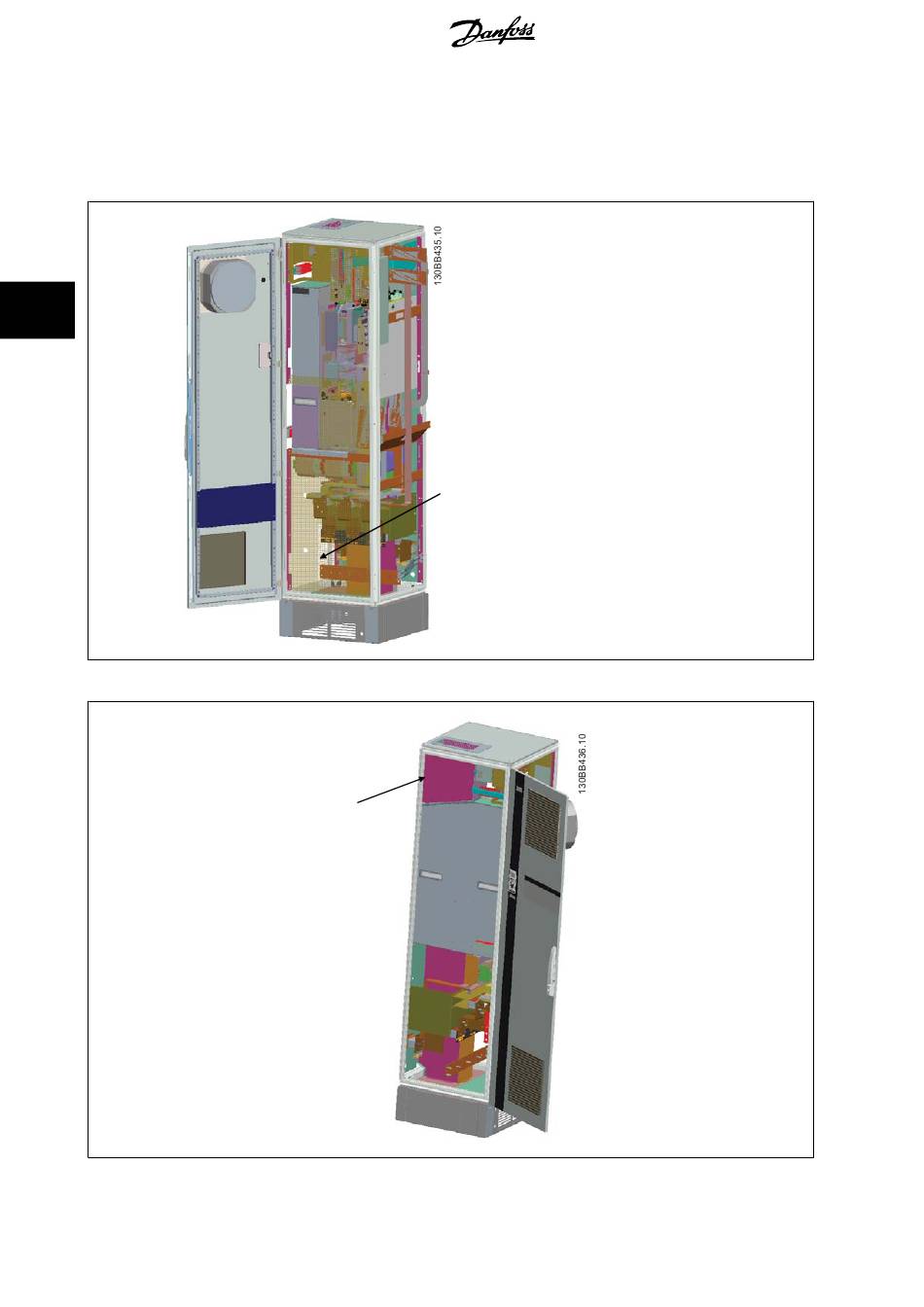

2. Ouvrir la porte de la section redresseur et retirer le cache protégeant les barres omnibus.
4
3. Poser le joint fourni sur la surface indiquée du boîtier métallique.
Poser le joint sur cette surface
28
Manuel d'utilisation du variateur VLT Automa-
Cache protégeant les barres omnibus
®
