8.12.2 Dimensions des bornes F13
Les câbles de puissance sont lourds et difficiles à plier. Pour installer les câbles avec aisance, réfléchir au positionnement
optimal du variateur. Chaque borne permet d'utiliser jusqu'à quatre câbles avec des serre-câbles ou une borne tubulaire
standard. La terre est connectée à un point de terminaison adapté du variateur.
8 8
1 Bornes d'alimentation

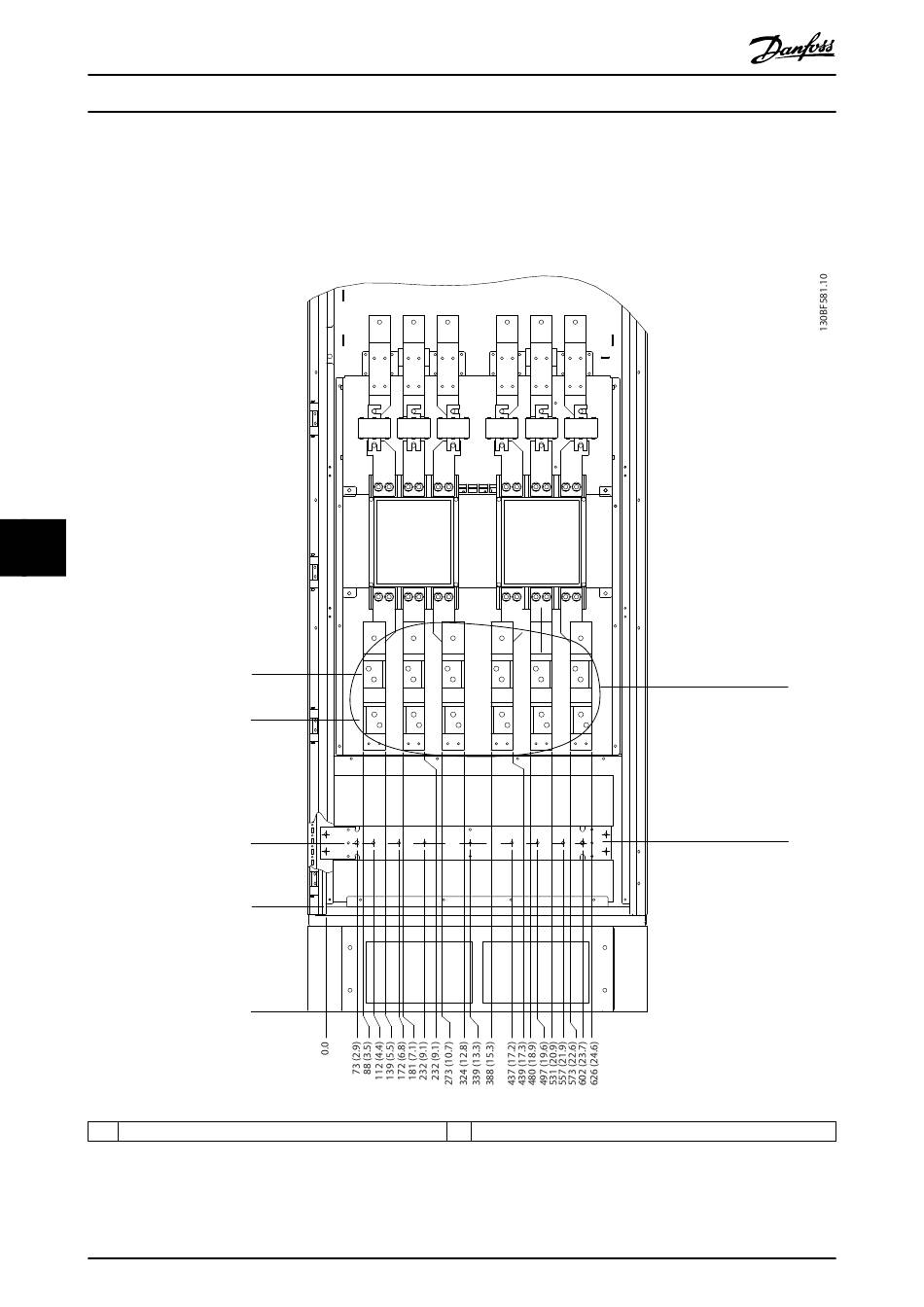

Illustration 8.88 Dimensions de la borne de l'armoire d'options F11/F13, vue de face
