Pendant l'entreposage d'une micro station d'épuration
ainsi que jusqu'à la conclusion des travaux d'installati-
on, des mesures de protection appropriées doivent être
prises sur le chantier de construction pour empêcher
des accidents et endommager la micro station d'épura-
tion.
Il faut respecter le chapitre des consignes de sécurité.
Conditions de montage
Le montage ne peut être exécuté que par des entreprises qui
disposent des expériences professionnelles, des appareils
appropriés et des installations ainsi que dʼun personnel suf-
fisamment formé. Une étude de la nature du sol en vue de
l'aptitude technique de la construction doit avoir été entre-
prise (classification des sols pour des buts techniques de
construction DIN 18196). ). Le niveau de la nappe phréatique
pouvant être présent doit également avoir été déterminé
avant le début des travaux de construction. Un drainage suf-
fisant des eaux dʼinfiltration est souvent nécessaire en cas
de sols imperméables. Les types de charge susceptibles de
se produire de même que les charges de circulation maxi-
males et la profondeur d'installation doivent être clarifiées.
Aperçu des étapes du montage (voir aussi 4.1 à 4.12)
1. Choisir l'endroit d'installation.
2. Préparer la fouille.
3. Préparer un radier au niveau.
4. Placer la cuve dans la fouille.
5. Remplir à moitie les compartiments de la cuve avec de
l´eau.
6. Remplir par couches et comprimer la fouille avec du gra-
vier (jusqu'à la sortie).
7. Raccorder les entrées et les sorties, ainsi que la conduite
de ventilation et la gaine pour le câblage.
8. Mettre en place le tuyau flexible de ventilation et la ligne
de commande dans la gaine à câbles.
9. Fixer l'anneau de serrage sur la rehausse et la positionner
10. Finir le remplissage de la cuve
11. Monter la console murale, le compresseur et raccorder la
conduite d´air
12. Mise en service de l'installation (voir chapitre 5).
4.1 Emplacements de montage
Immédiatement avant la mise en place de la cuve dans la
fouille, le représentant de la société, en compagnie du res-
ponsable chargé du montage doit contrôler et certifier les
points suivants :
- L'intégrité de la paroi de la cuve;
- L'état réglementaire de la fouille, en particulier par rapport
aux mesurages et de la dalle de fondation;
- Qualité de la granulation du matériau de remplissage.
La distance entre le pupitre de commande et le de la cuve
ne doit pas être supérieure à 12,5 m (option : 30 m - en-
semble de tuyaux = distance 27,5 m). Si cela ne suffit pas,
le pupitre de commande et le compresseur peuvent être in-
stallés dans une armoire de commande optionnelle.
4. Installation et montage
61
En cas dʼinstallations avec plusieurs cuves, la distance ma-
ximale est 3,0 m. Si cette distance est dépassée, des tuyaux
supplémentaires sont nécessaires.

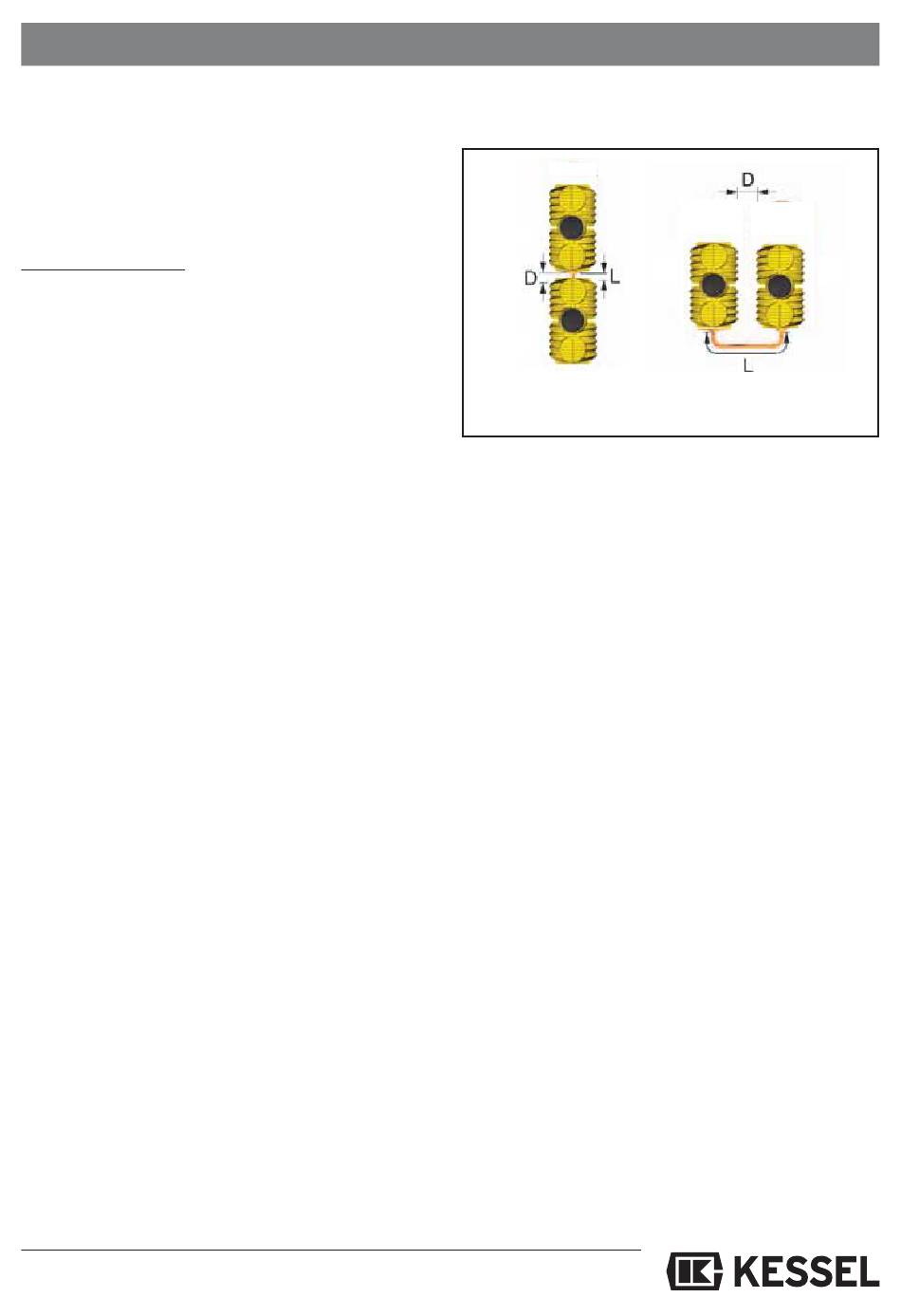

Récipient distance minimale „D" x to y
longueur maximale „L" du tube de liaison = 3000 mm
Les plus grandes installations InnoClean PLUS se composent de deux ou de da-
vantage de conteneurs. Ceux-ci peuvent être attribués individuellement dans des
variantes différentes. Il est ainsi possible de faciliter le montage même dans les
cas les plus difficiles.
4.2 Fouille
Remarque: En cas d'installation à plusieurs cuves creuser
une fouille de d´installation pour tous les cuves!
Le sol à bâtir doit être horizontal et plat afin de pouvoir posi-
tionner l'installation sur toute la surface. En outre, le sol à
bâtir doit garantir une force portative suffisante. Comme sou-
bassement, on utilisera obligatoirement du gravier rond com-
pressé (granulation 8/16, épaisseur minimale 30 cm, Dpr=95
%) avec au dessus 3 - 10 cm de sable compressé. La di-
stance entre le mur de fouille et le conteneur doit être au
moins 70 cm. Les pentes doivent correspondre à la DIN
4124.
• Installation sur un terrain en pente
En cas dʼinstallation d'une micro station d'épuration sur un
terrain en pente, il faut impérativement faire attention à ce
que la poussée des terres exercée latéralement soit étayée
par un mur d'appui conçu en conséquence.
• Profondeur à lʼabri du gel
Lors de l'installation d'une micro station d'épuration il faut
impérativement que la profondeur prévue pour la recevoir
soit à lʼabri du gel. Pour garantir un fonctionnement sans pro-
blème également en hiver, il faut également que les entrées
et sorties de lʼalimentation aient été conçues pour être à lʼa-
bri du gel. En règle générale, la profondeur à lʼabri du gel,
sauf autre indication donnée par les services publics donné,
se situe à environ 80 cm.
4.3 Couches de propreté
Fond de fouille : gravier roulé
(granulation 8/16) selon DIN 4226-1
Radier pour la cuve : sable
Remblaiement : gravier roulé
(granulation 8/16) selon DIN 4226-1
Zone extérieure
