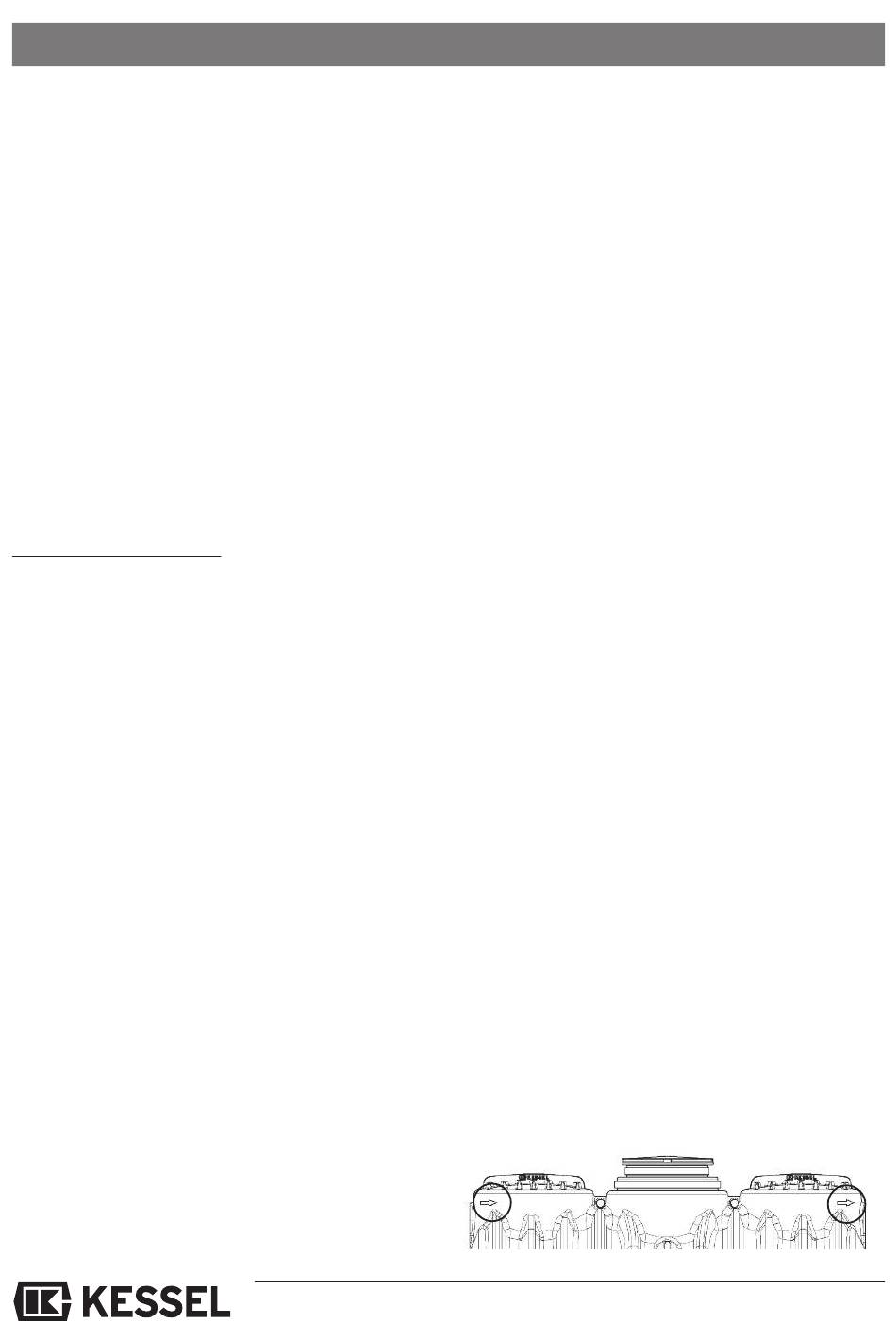

Durant la mise en oeuvre de la micro station ainsi que jus-
qu'à l'achêvement des travaux d'installation, des mesu-
res de protection appropriées doivent être prises sur le
chantier de construction pour empêcher accidents et
dommages sur la micro station. Il faut respecter le cha-
pitre des consignes de sécurité. Une attention particuliè-
re sera portée à la sécurité des travaux de terrassement
en fouille, afin de prévenir les chutes de personne et les
éboulement de tranchée ; ces travaux seront effectués
conformément aux dispositions de la réglementation na-
tionale (cf. Code du Travail).
Le Code du Travail prévoit notament que les fouilles en tran-
chée de plus de 1,30 mètre de profondeur et d'une largeur
égale ou inférieure aux deux tiers de la profondeur sont, lors-
que leurs parois sont verticales ou sensiblement verticales,
blindées, étrésillonnées ou étayées.
Les parois des autres fouilles en tranchée, ainsi que celles
des fouilles en excavation ou en butte sont aménagées, eu
égard à la nature et à l'état des terres, de façon à prévenir les
éboulements. A défaut, des blindages, des étrésillons ou des
étais appropriés à la nature et à l'état des terres sont mis en
place.
Conditions de mise en oeuvre
La mise en oeuvre ne peut être exécuté que par des entrepri-
ses qui disposent des expériences professionnelles, des ap-
pareils appropriés, ainsi que dʼun personnel suffisamment
formé. Une étude de la nature du sol en vue de l'aptitude tech-
nique de la solution doit avoir été réalisée. Le niveau de la
nappe phréatique pouvant être présente doit également avoir
été déterminé avant le début des travaux. Un drainage suffi-
sant des eaux est souvent nécessaire en cas de sols imper-
méables. Les types de charge susceptibles de se produire de
même que les charges de circulation maximales et la profon-
deur d'installation doivent être déterminées.
KESSEL attire l'attention sur les prescriptions suivantes, pro-
pres au dispositif InnoClean PLUS, et qu'il convient de res-
pecter impérativement :
• Hauteur de remblai maximale : + 1.50 m de la génératrice
supérieure de la cuve ;
• Niveau de nappe maxi : + 1.775 m du pied de la cuve
(GW voir figure en pages 7 et 8)
• En présence de charges roulantes : trafic VL, pas de dispo-
sition particulière pour une hauteur de couverture de
70 cm à 1,50 m ; autres cas et trafic PL, une dalle de répar-
tition en béton armé sera impérative.
Aperçu des étapes de la mise en oeuvre (voir 4.1 à 4.12)
1. Choisir l'endroit d'installation.
2. Préparer la fouille.
3. Préparer le lit de pose au niveau.
4. Placer la cuve dans la fouille.
5. Remplir partiellement les compartiments de la cuve avec de
l´eau.
6. Remblayer avec du gravier et compacter par couches, jus-
qu'au niveau des différents raccordements.
7. Raccorder l´entrée et la sortie, ainsi que la conduite de ven-
tilation et la gaine pour le câblage.

4. Installation et mise en oeuvre

8. Mettre en place le flexible d'air comprimé et le câble de com-
mande dans la gaine.
9. Fixer l'anneau de serrage sur la rehausse et la positionner
10. Finir le remblayage autour de la cuve
11. Monter la console murale, le compresseur et raccorder la
conduite d´air et le câble électrique.
12. Mettre en service l'installation (voir chapitre 5).

4.1 Emplacements de mise en oeuvre

Immédiatement avant la mise en place de la cuve dans la fou-
ille, le propriétaire, en compagnie du responsable chargé de
l'installation doit contrôler et valider les points suivants :
- L'intégrité de la paroi de la cuve;
- L'état réglementaire de la fouille, en particulier ses dimen-
sions et la qualité du matériau en fond de fouille;
- la granulométrie du matériau de remblai.
La distance entre le gestionnaire et la cuve ne doit pas être
supérieure à 15 m.

4.2 Fouille

Le sol doit être horizontal et plan afin de pouvoir positionner
l'installation sur toute la surface. En outre, le sol doit garantir
une portance suffisante. Comme couche de substitution à un
fond de forme de qualité insuffisante, on utilisera obligatoire-
ment du gravier rond compacté de qualité suffisante (granu-
mométrie 8/16, épaisseur minimale 30 cm). La dis-tance entre
le bord de fouille et la cuve doit être au moins de 70 cm.
• Installation sur un terrain en pente
En cas dʼinstallation d'une micro station sur un terrain en
pente, il faut impérativement faire attention à ce que la pous-
sée des terres exercée latéralement soit reprise par un mur
d'appui conçu en conséquence.
• Installation soumise aux effets dʼune nappe phréatique
Lʼinstallation du dispositif en nappe nécessite des disposi-
tions constructives afin de sʼopposer à la remontée de la cuve.
Ces dispositions ne sont pas systématiques et ne doivent
sʼappliquer quʼen cas de risque de remontée, après un calcul
à la flottabilité, à faire exécuter par un Bureau dʼEtudes. Une
des solutions applicable consiste en la réalisation dʼun radier
en béton sur 30 cm dʼépaisseur environ, avec mise en place
dʼun tube en acier lors du coulage dans la réservation présente
dans le pied de la cuve.
• Profondeur hors gel
Lors de l'installation d'une micro station il faut impérativement
que la profondeur prévue pour la recevoir soit à lʼabri du gel,
pour garantir un fonctionnement sans problème en hiver, il faut
également que les conduites en entrée et en sortie aient été
conçues pour être à lʼabri du gel. En règle géné-rale, la pro-
fondeur à lʼabri du gel, sauf autre indication donnée par les ser-
vices publics, se situe à environ 80 cm.
4.3 Choix des matériaux de remblai :
