Air-lift pour remplissage
Tirage dans la gaine du flexible air comprimé et du câble
électrique :
Déroulez lʼensemble du flexible air comprimé et du câble ;
tirez-les dans la gaine depuis la cuve vers lʼhabitation.
Raccordement du flexible air comprimé :
Déverrouillez le raccord rapide en tournant la bague grise
(120° à droite), raccordez le tuyau air comprimé en le pous-
sant bien à fond, verrouillez la bague.
Le bloc électrovanne sera alors remis en place sur son sup-
port et verrouillé avec son levier rouge ; le câble électrique
sera convenablement disposé dans lʼencoche prévue à cet
effet.

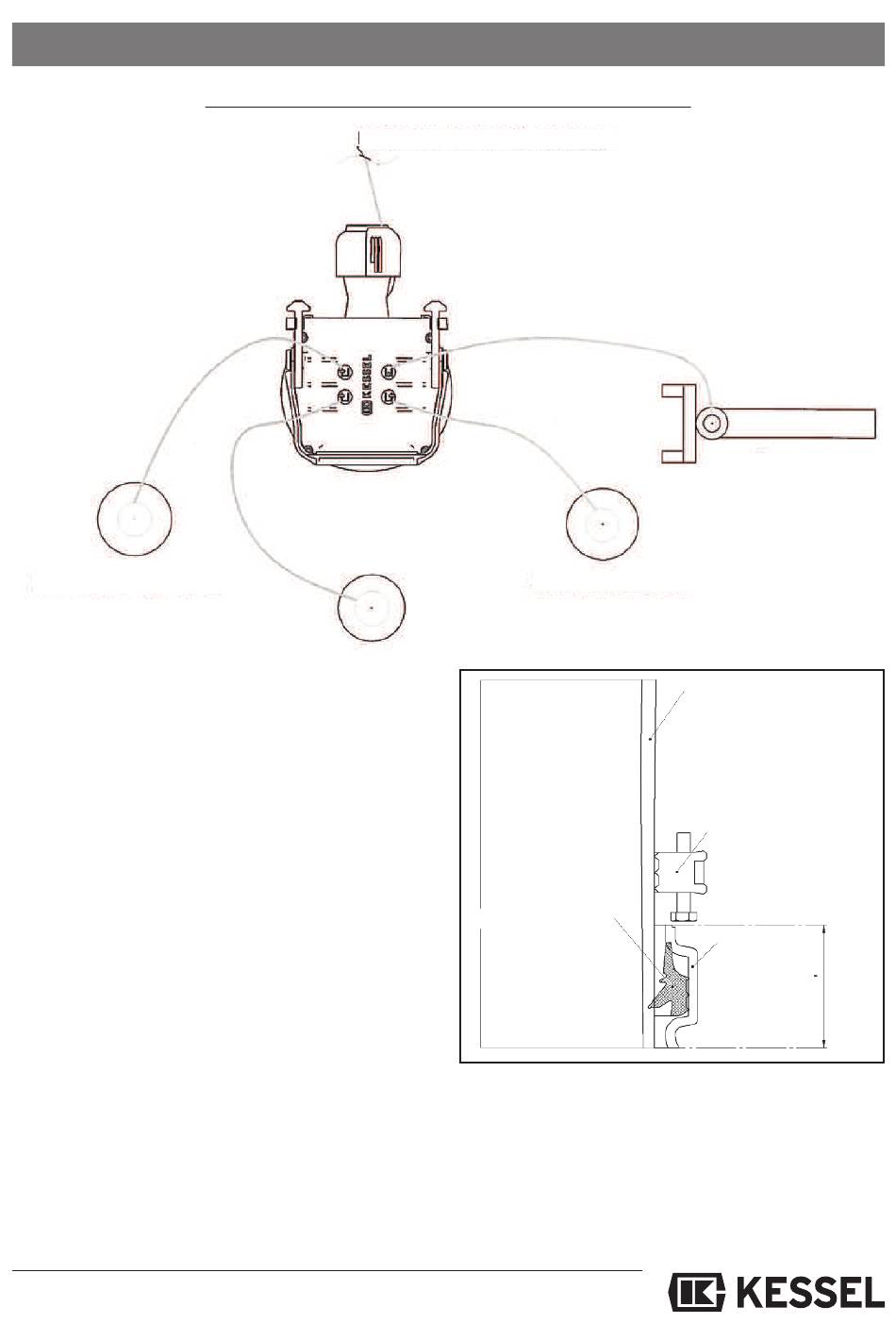

4.9 Mise en oeuvre de la rehausse
Placer d'abord le joint (voir dessin 4.9) dans la gorge
prévue dans le trou d'homme.
Avec un lubrifiant, graisser la partie bisautée de la rehausse
KESSEL ainsi que le joint et emboîter la réhausse dans le
trou d´homme jusquʼà la position souhaitée, fixer au moyen
du collier de serrage. Un ajustage de précision à la hauteur
définitive peut être effectué á l´aide des vis de réglage. Les
inclinaisons du sol peuvent être égalisées au moyen de la re-
hausse qui peut être inclinée et réglée jusquʼà 5°. Les auto-
collants "Innofanten" fournis à la livraison doivent être ap-
posés sur la surface nettoyée et sèche de la rehausse (voir
figure).
4. Installation et mise en oeuvre
Raccordement pneumatique du bloc électrovanne
Raccordement pneumatique vers le compresseur.
Air-lift pour l´extraction des eaux claires
Air-lift pour renvoi des boues
Joint de lèvre DN 600
Important: Lʼauto-collant "Innofant" vert doit être appliqué
du côté Entrée et rouge du côté Sortie! Pour terminer, effec-
tuer le remblayage final autour de la rehausse et compacter.
Nota : pour les faibles hauteurs de recouvrement, la réhaus-
se sera recoupée avant emboitement, de façon à conserver
un accès aisé dans les compartiments de l'InnoClean PLUS.
15
Cartouche d'aération
Rehausse télescopique
Anneau de serrage
Trou d´homme
de la cuve
Profondeur
d'insertion
minimale
100 mm
