4. 11 Mise en oeuvre du gestionnaire et du compresseur
Veuillez faire attention à utiliser une gaine de minimum (DN 100)
pour les raccordements allant de la cuve à l'ensemble ge-
stionnaire / compresseur.
Instructions générales
ATTENTION : KESSEL recommande de faire exécuter les
raccordements électriques par une entreprise spécia-
lisée en électricité. Ne mettez l'installation en service
qu'une fois la mise en oeuvre entièrement terminé. Pen-
dant les travaux de raccordement, l'installation ne doit
pas être sous tension.
Le gestionnaire et le compresseur doivent être installés dans
un local sec, et à l´abri du gel et des inondations. Il faut tenir
compte dʼéventuel refoulement !
Il faut assurer une bonne ventilation dans le local où le com-
presseur est installé. Ce point est important en particulier
pour les appareils placés dans une armoire extérieure, afin
de protéger le compresseur contre une surchauffe.
Une température ambiante fraîche garantit une durée de vie
élevée des membranes et des soupapes.
4. Installation et mise en oeuvre

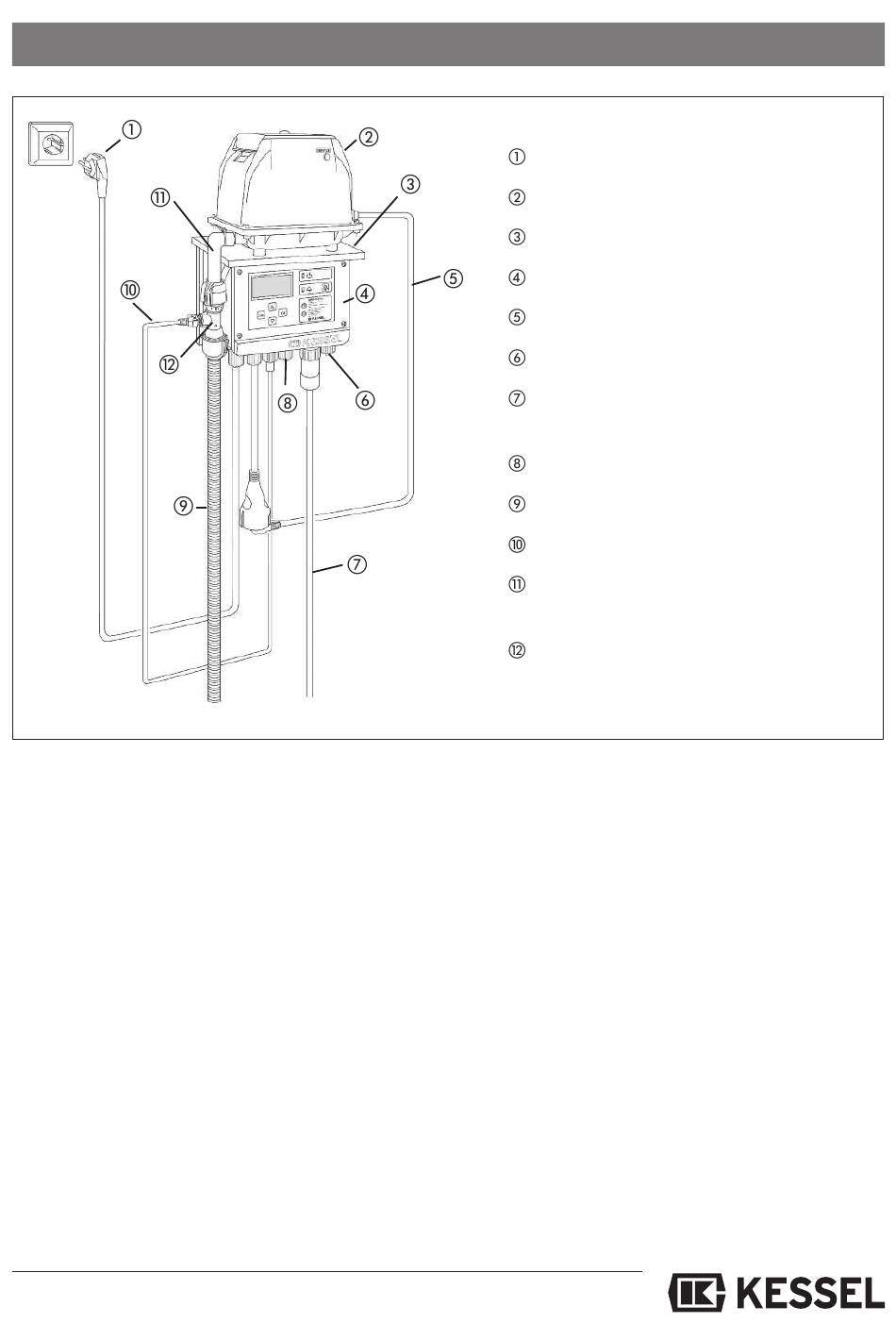

Prise secteur
Compresseur
Console murale
Boîtier de commande
Raccordement compresseur
Raccord pour contact libre
Raccordement bloc électrovanne
(y compris flotteur)
Raccord émetteur de signaux extérieurs
Raccord air pour bloc électrovanne
Raccord vers capteur de pression
Raccord coudé pour branchement tuyau à
air comprimé
Raccord rapide
Le compresseur ne doit pas se trouver dans un environne-
ment poussiéreux. Une surchauffe par des filtres bouchés ré-
duit la durée de vie des membranes et des filtres. Le com-
presseur doit être protégé de la lumière directe du soleil, de
la pluie, de la neige et du gel. L'air ambiant aspiré ne doit pas
contenir des vapeurs ou de gaz inflammables ou agressifs.
La tuyauterie flexible doit être aussi courte et rectiligne que
possible entre le compresseur et la cuve. Les changements
de direction doivent être réalisés en effectuant de larges
courbes. Le compresseur doit être positionné au-dessus du
gestionnaire au moyen de la console fournie, ou de tout
autre support approprié pour éviter dʼéventuels dommages.
Si l'installation est effectuée sur un support instable, des
bruits gênants peuvent être générés par les vibrations.
Le compresseur doit être monté horizontalement pour
empêcher une charge unilatérale des membranes, ce qui ré-
duirait ainsi la durée de vie des composants. Le compresseur
doit être placé sur ses 4 plots en caoutchouc et ne doit pas
bouger.
17
