Kessel Staufix FKA Instructions De Pose Et D'utilisation page 62

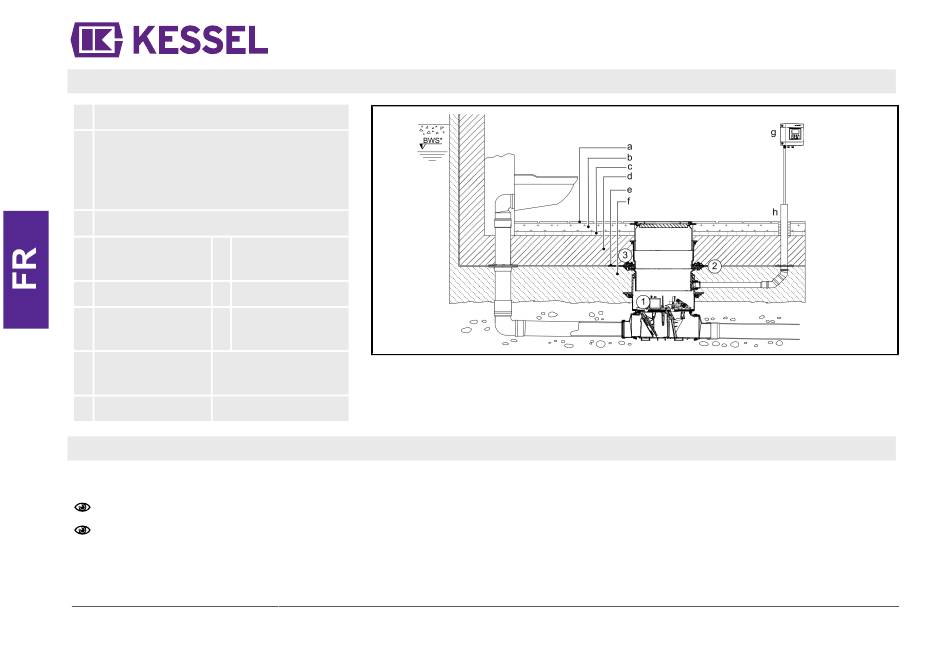

4.1.3 Exemple de montage « cuve noire » (dalle avec couche de séparation)
1 Staufix FKA (type 3)
2 Ensemble de joints réf. 83073 : ral-
longe de rehausse avec bride et
contre-bride (à raccorder à une
bande d'étanchéité sur site)
3 Rallonge de rehausse, réf. 83070
a Revêtement de f Béton de pro-
sol tection
b Chape g Gestionnaire
c Isolation h Fourreau pour
câbles
d Sol en béton BWS* Niveau
d'eau de référence
e Étanchéité
4.2 Raccordement du manchon et de l'extrémité pointue
Observer les exigences suivantes relatives au positionnement du corps de base :
Respecter un tronçon de stabilisation d'1 m devant et derrière le poste.
Respecter la distance avec le mur et les objets fixés afin de permettre l'accès.
62 / 128 Instructions de pose et d'utilisation 010-842E
