Retirer L'adaptateur De Cadre (Mti) - ITT Goulds Pumps 3198 i-FRAME Guide D'installation, D'utilisation Et D'entretien

Entretien
3. Retirer la plaque arrière (184).
4. Retirer le manchon d'arbre (126).
5. Desserrer les vis de serrage et faites glisser la partie mobile hors du manchon.
6. Sur la 3198, retirer le manchon :
7. Enlever le siège fixe et le fouloir ou le logement de garniture avec les joints d'étanchéité

Retirer l'adaptateur de cadre (MTi)

L'adaptateur de corps de palier 3198 ne peut s'interchanger avec aucun adaptateur d'un
autre modèle.
1. Retirer les goupilles d'immobilisation (469B) et les vis (370B).
2. Enlever l'adaptateur de corps de palier (108).
3. Enlever et jeter le joint d'étanchéité (360D).
78

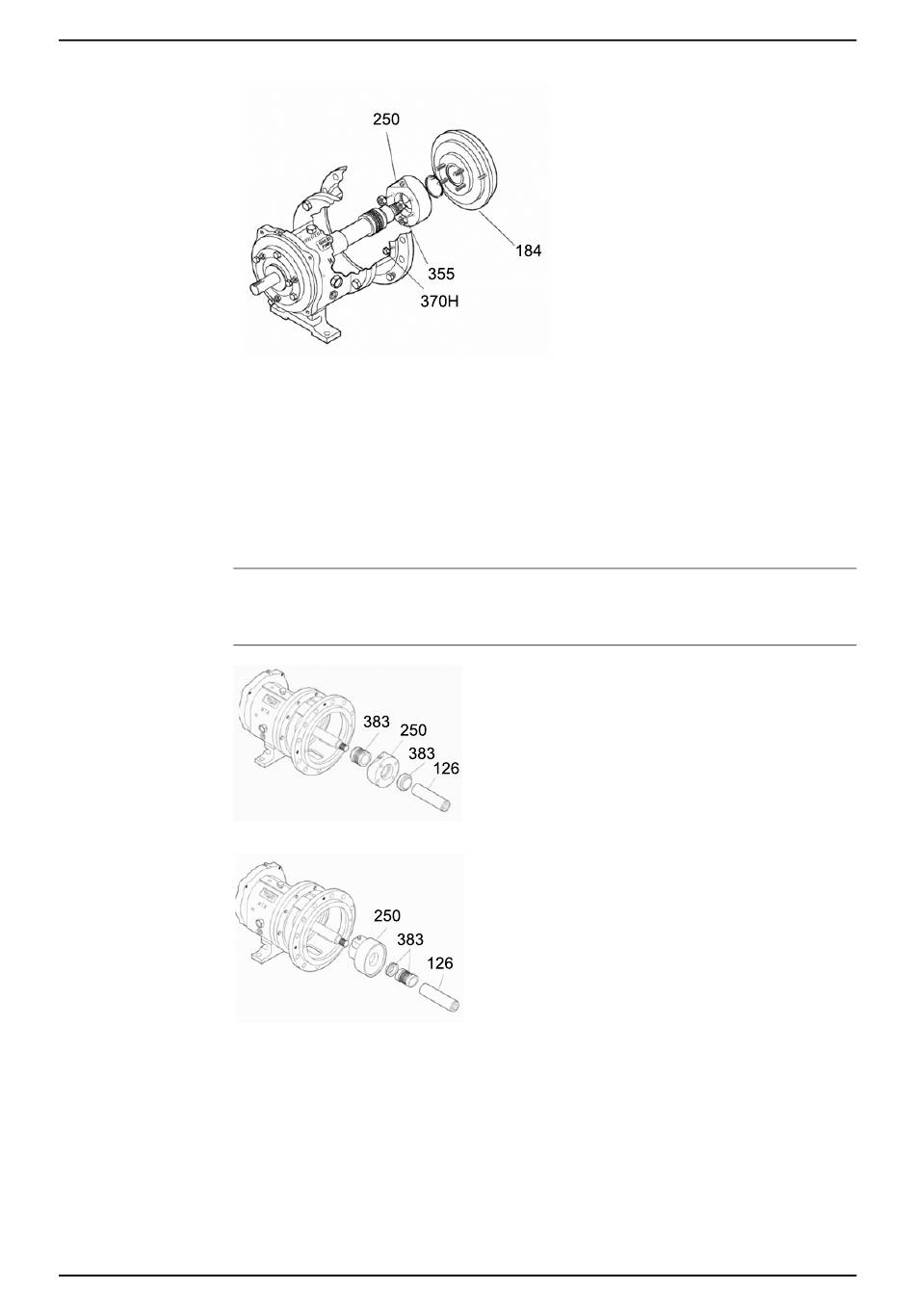

No de graphique : 55 Retrait du boîtier de roulement et du roulement
La garniture mécanique est fixée sur le manchon.
a) Retirer le joint mécanique du manchon.
b) Découper le manchon dans le sens de la longueur à l'aide d'un couteau bien affûté.
du fouloir.
AVIS :
Faites attention au joint mécanique. Les composants en carbone ou en céramique sont
fragiles et facilement cassables.
No de graphique : 56 Retirer le siège fixe et le fouloir
No de graphique : 57 Dépose du siège fixe et de la chambre du joint
