3. Vérifier le faux-rond du manchon d'arbre (126).
Model 3198 i-FRAME Guide d'installation, d'utilisation et d'entretien
No de tableau : 14 Jeu axial de l'arbre
Use this table as a reference for shaft-end play values.
Corps
STi millimètres (inches)
MTi millimètres (inches)

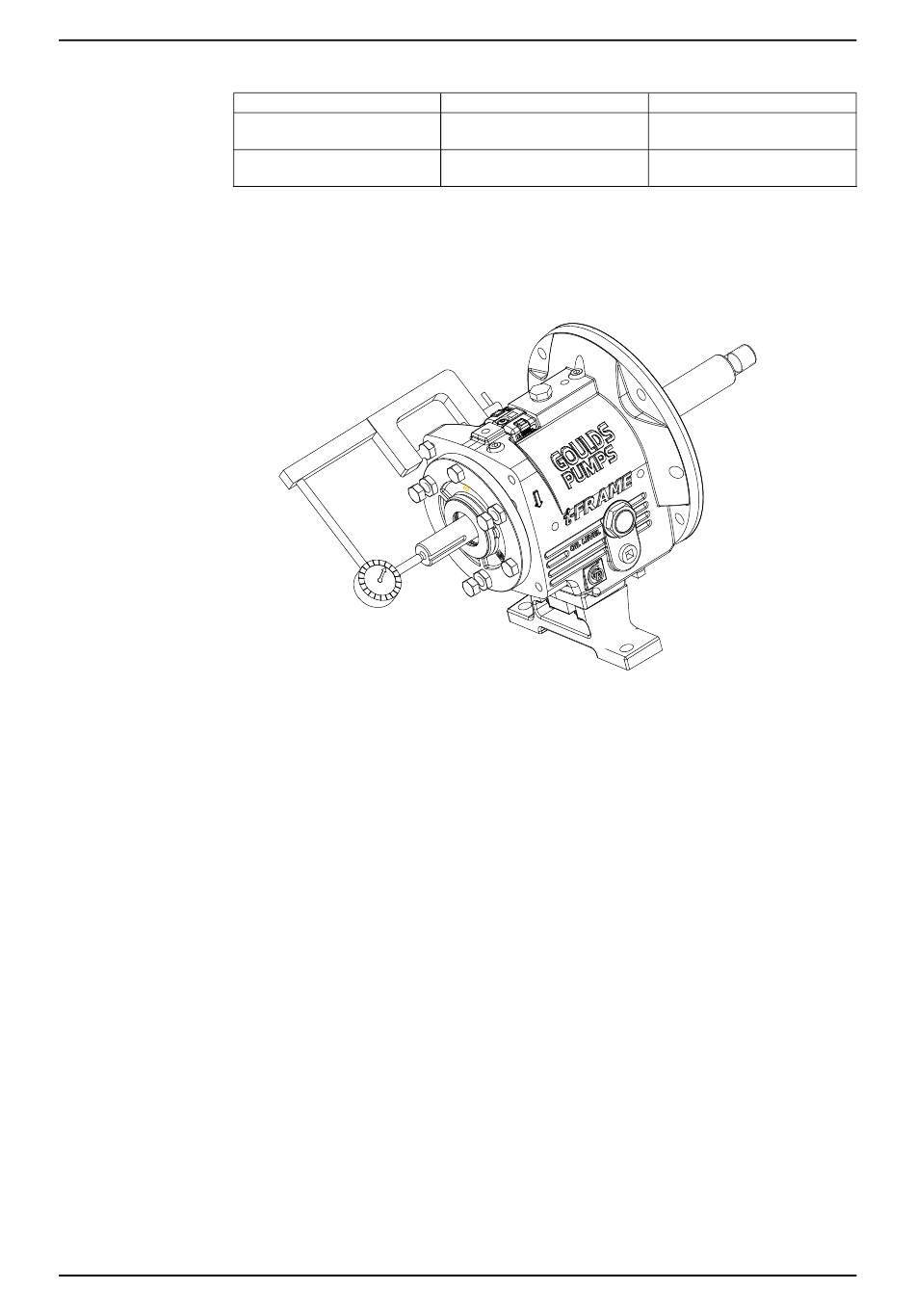

No de graphique : 93 Vérifiez le jeu d'extrémité d'arbre
a) Installer le manchon d'arbre.
b) Visser la roue en place à la main.
c) Tourner l'arbre de 360 degrés.
d) Si la valeur totale lue sur le comparateur est supérieure à 0,051 mm (0,002 in.),
démonter le manchon d'arbre et trouver la cause.
Roulement à double rangée
0,028 (0,0011)
0,048 (0,0019)
0,033 (0,0013)
0,053 (0,0021)
Entretien
Roulement double
0,018 (0,0007)
0,025 (0,0010)
0,023 (0,0009)
0,030 (0,0012)
99
