3. Glisser la rondelle-frein (382) sur l'arbre (122).
4. Visser l'écrou freiné (136) sur l'arbre (122) jusqu'à ce qu'il soit serré.
5. Plier et introduire les languettes de la rondelle-frein dans les rainures de l'écrou freiné.
6. Mettre l'anneau de blocage (253B) en place sur l'arbre (122).
7. Enduire de lubrifiant les surfaces intérieures des roulements.
8. Poser le roulement interne (168) sur l'arbre (122).
9. Poser le logement de roulement comme suit (voir l'illustration) :
Model 3198 i-FRAME Guide d'installation, d'utilisation et d'entretien
a) Inspecter l'arbre (122) pour s'assurer qu'il est propre, de la bonne dimension et
exempt d'entailles et de bavures.

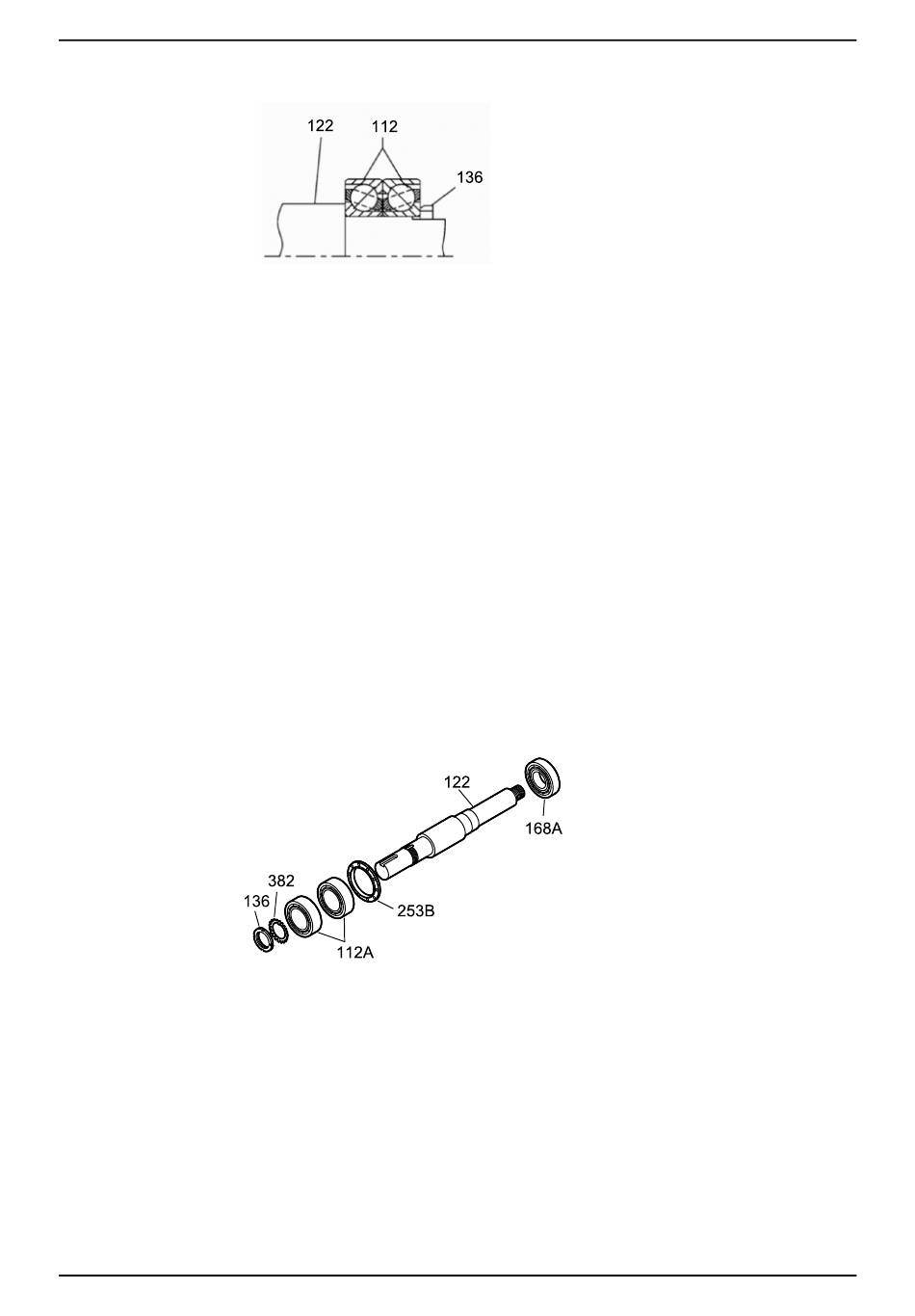

No de graphique : 89 Inspection de l'arbre
b) Enduire la portée de roulement de l'arbre d'une mince couche d'huile.
c) Déballer les roulements (112).
d) Essuyer le revêtement protecteur de l'alésage (112) et du pourtour du roulement.
e) Avec un chauffe-roulement à induction à cycle démagnétisant, chauffer les deux
roulements (112) jusqu'à ce que leur bague intérieure atteigne 110 °C | 230 °F.
f) Placer les deux roulements (112) sur l'arbre (122) avec les grandes bagues
extérieures ensemble (dos à dos).
g) Poser les roulements (112) sur l'arbre (122), bien les pousser contre l'épaulement,
puis visser et serrer l'écrou freiné (136) et le laisser en place jusqu'à ce que les
roulements aient refroidi pour maintenir ceux-ci bien appuyés contre l'épaulement.
L'écrou freiné empêche les roulements de se détacher de l'épaulement à mesure
qu'ils refroidissent. Tourner les bagues de roulement extérieures l'une sur l'autre en
les plaçant sur l'arbre afin d'assurer un bon alignement.
h) Une fois les roulements (112) refroidis, retirer le contre-écrou (136).
Veiller à le placer dans le bon sens.
No de graphique : 90 Remontage du roulement intérieur
a) Enduire d'huile la surface extérieure du roulement externe (112A).
b) Enduire d'huile l'alésage du logement de roulement (134).
