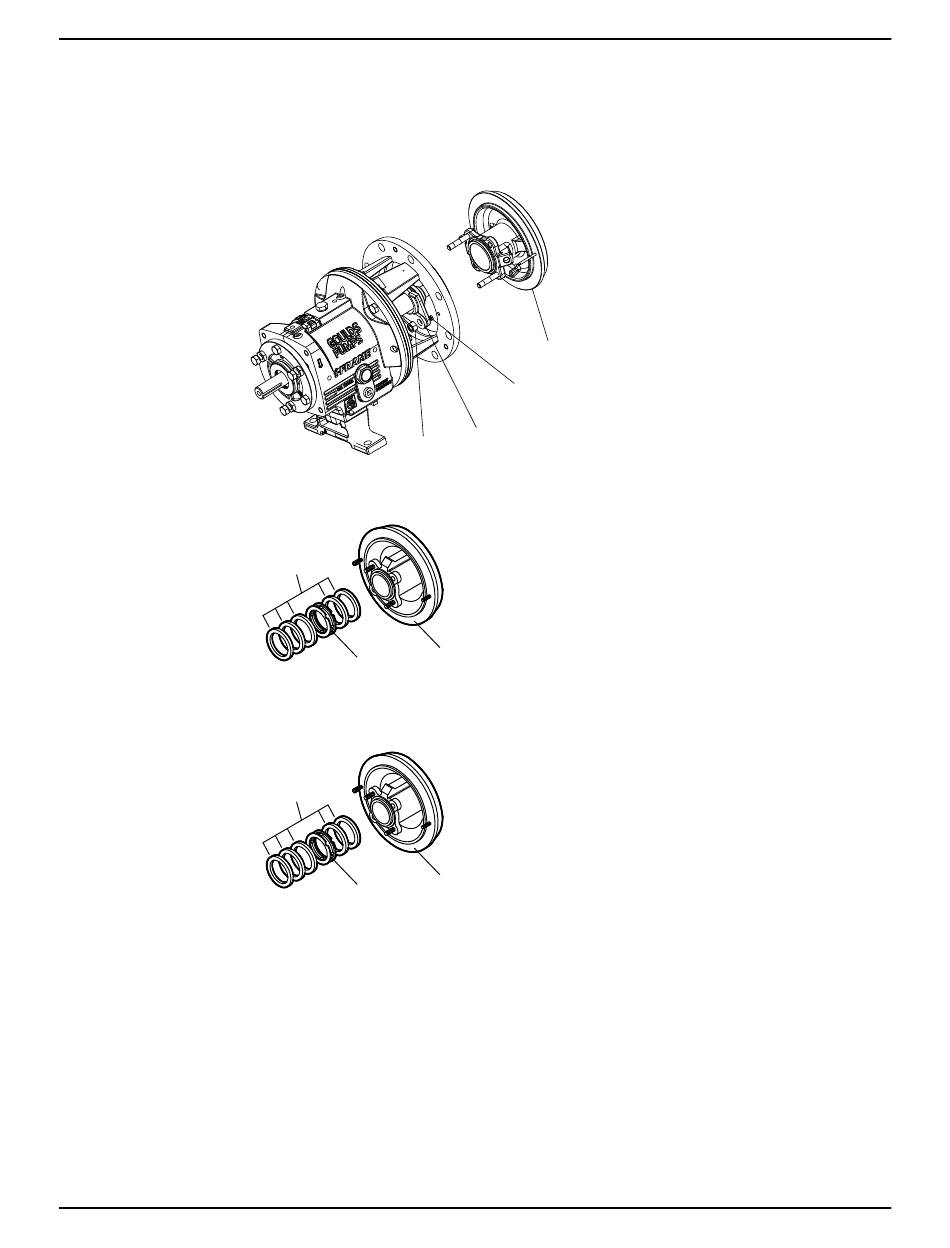

Dépose du couvercle de boîte à garniture
1. Enlever les écrous de goujon de fouloir (355) et le fouloir (107).
2. Enlever les écrous du couvercle à presse-garniture (370H).
3. Enlever le couvercle du presse-garniture (184).
4. Retirer le manchon d'arbre (126).
5. Enlever la garniture (106) et la lanterne d'arrosage (105) du couvercle à presse-garniture (184).
La lanterne d'arrosage ne vient pas avec la garniture de graphite autolubrifiante.
Dépose de l'adaptateur de corps de palier (MTX, LTX, XLT-X, X17)
L'adaptateur de corps de palier 3198 ne peut s'interchanger avec aucun adaptateur d'un autre modèle.
1. Retirer les goupilles d'immobilisation (469B) et les vis (370B).
2. Enlever l'adaptateur de corps de palier (108).
3. Enlever et jeter le joint d'étanchéité (360D).
Il faudra installer un nouveau joint d'étanchéité pendant le remontage.
