Adaptateur en C
Application
L'adaptateur en C est un dispositif reliant la pompe à l'entraînement pour minimiser le jeu axial et radial
entre les deux demi-accouplements.
Illustration
Figure 15: Exemple d'un adaptateur en C (340)
Exigences relatives à l'alignement
L'alignement de l'arbre n'est pas nécessaire lorsque l'on emploie un adaptateur en C. Les surfaces de
contact à feuillure du moteur, de l'adaptateur en C et du corps de palier assurent l'alignement automatique
de l'arbre dans les limites spécifiées.
Limites spécifiées
Adaptateur C.A. peut atteindre un alignement nominal de 0,007 po. Faux-rond total indiqué (T.I.R.).
Toutefois, l'accumulation des tolérances d'usinage des différentes parties peut faire en sorte que
l'alignement peut atteindre un faux-rond total de 0,38 mm (0,015 po.).
Si une fiabilité élevée (avec des alignements d'arbre inférieurs à 0,002 po (0,05 mm)) est requise pour la
pompe, utiliser un entraînement monté au pied sur une plaque usinée avec précision et exécuter un
alignement conventionnel.

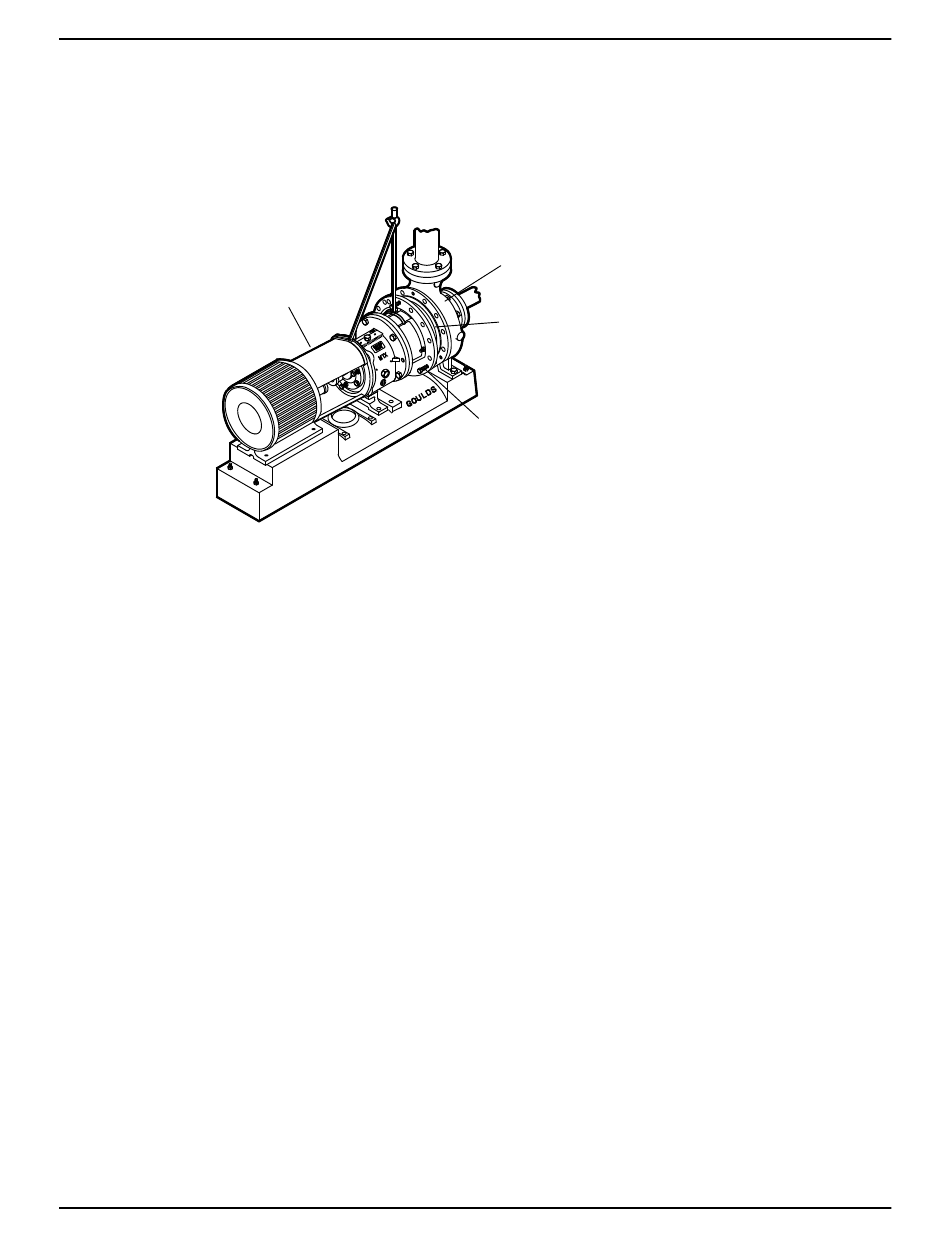

Cimenter la semelle

Équipement requis :
• Nettoyants : Ne pas utiliser de nettoyant à base d'huile car le coulis ne pourra pas y adhérer. Vous
reporter aux directives fournies par le fabricant de coulis.
• Coulis : Le coulis sans retrait est recommandé.
1. Nettoyer toutes les parties de la semelle qui seront en contact avec le coulis.
2. Contruire un coffrage autour de la fondation.
3. Bien mouiller le massif qui sera en contact avec le coulis.
4. Verser le coulis par le trou de coulage pratiqué dans la semelle jusqu'à ce qu'il atteigne le dessus du
coffrage.
Lorsque vous versez du coulis, supprimez les bulles d'air au moyen d'une des méthodes suivantes :
5. Laisser le coulis durcir.
Model HT 3196 i-FRAME Guide d'installation, d'utilisation et d'entretien
340
o En utilisant un vibrateur.
o Pomper le coulis en place.
100
351
418
Installation (Suite)
41
