2. Vaporiser de l'huile par l'orifice du bouchon dans la cavité qui se trouve à l'extrémité de l'arbre et
laisser pénétrer pendant 15 minutes.
3. Pendant ce temps, faire pivoter l'arbre à diverses reprises pour répartir l'huile.
4. Faire glisser la clé d'arbre (A05107A) sur l'arbre (122) et la clé.
5. Faire pivoter la roue dans le sens horaire (vu du côté de la roue de l'arbre) et soulever la clé de la
surface de travail.
6. Pour desserrer la roue, tourner rapidement dans le sens antihoraire (vu de l'extrémité de l'arbre) tout
en frappant la poignée de la clé sur l'établi ou une pierre solide.
7. Répéter l'étape 6 jusqu'à ce que la roue se desserre.
8. Si les étapes 6 et 7 ne fonctionnent pas, procéder de la façon suivante :
a) Placer une clé à douille sur l'écrou en fonte du moyeu de la roue.
b) Tourner la roue dans le sens antihoraire (vu de l'extrémité de la roue de l'arbre).
S'assurer que la clé de la roue repose sur l'établi ou une pierre solide et que l'entraînement est
solidement appuyé sur la surface de travail.
9. Enlever et jeter le joint torique de la roue (412A).
Il faut poser un joint torique neuf au moment du remontage.

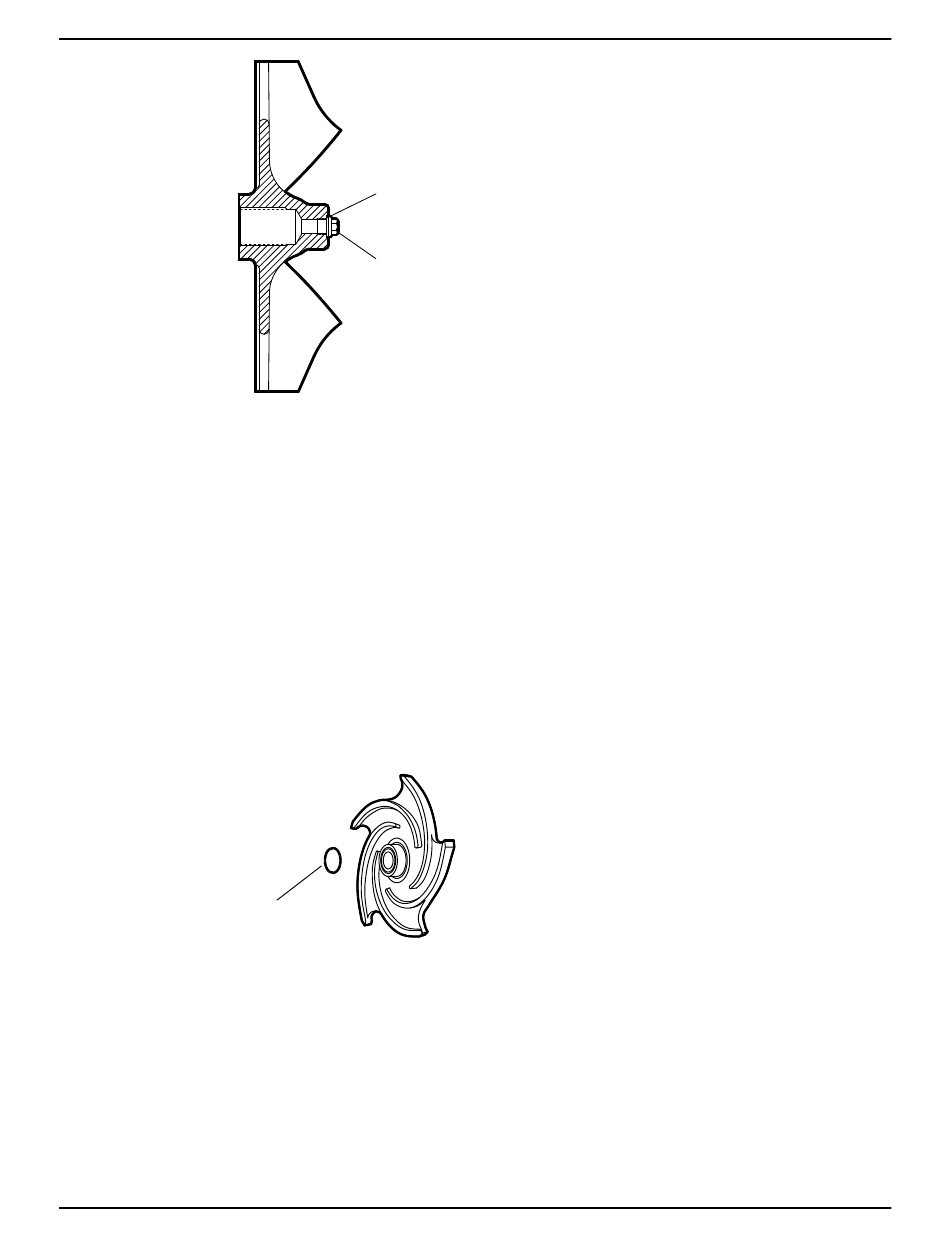

Figure 17: Joint torique pour modèles 3196 et HT 3196
S'il est impossible d'enlever la roue avec les méthodes précédentes, sectionner l'arbre entre le fouloir et le
cadre, retirer la roue, le couvercle du presse-garniture, le fouloir, le manchon et l'extrémité d'arbre qui
composent l'unité. Ne pas utiliser de source de chaleur.
Dépose du couvercle du logement de garniture
Procédures relatives à la dépose du logement de garniture.
Choisir une de ces procédures pour procéder à la dépose du couvercle du logement de garniture.
