2
Remarques relatives à la
documentation
2.1
Respect des documents complémentaires
applicables
▶
Conformez-vous impérativement à toutes les notices
d'utilisation et d'installation qui accompagnent les com-
posants de l'installation.
2.2
Conservation des documents
▶
Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
2.3
Validité de la notice
Cette notice s'applique exclusivement à :
Produit - référence d'article
0010021456
VPS R 100/1 M
0010021457
VPS R 200/1 B
3
Description du produit

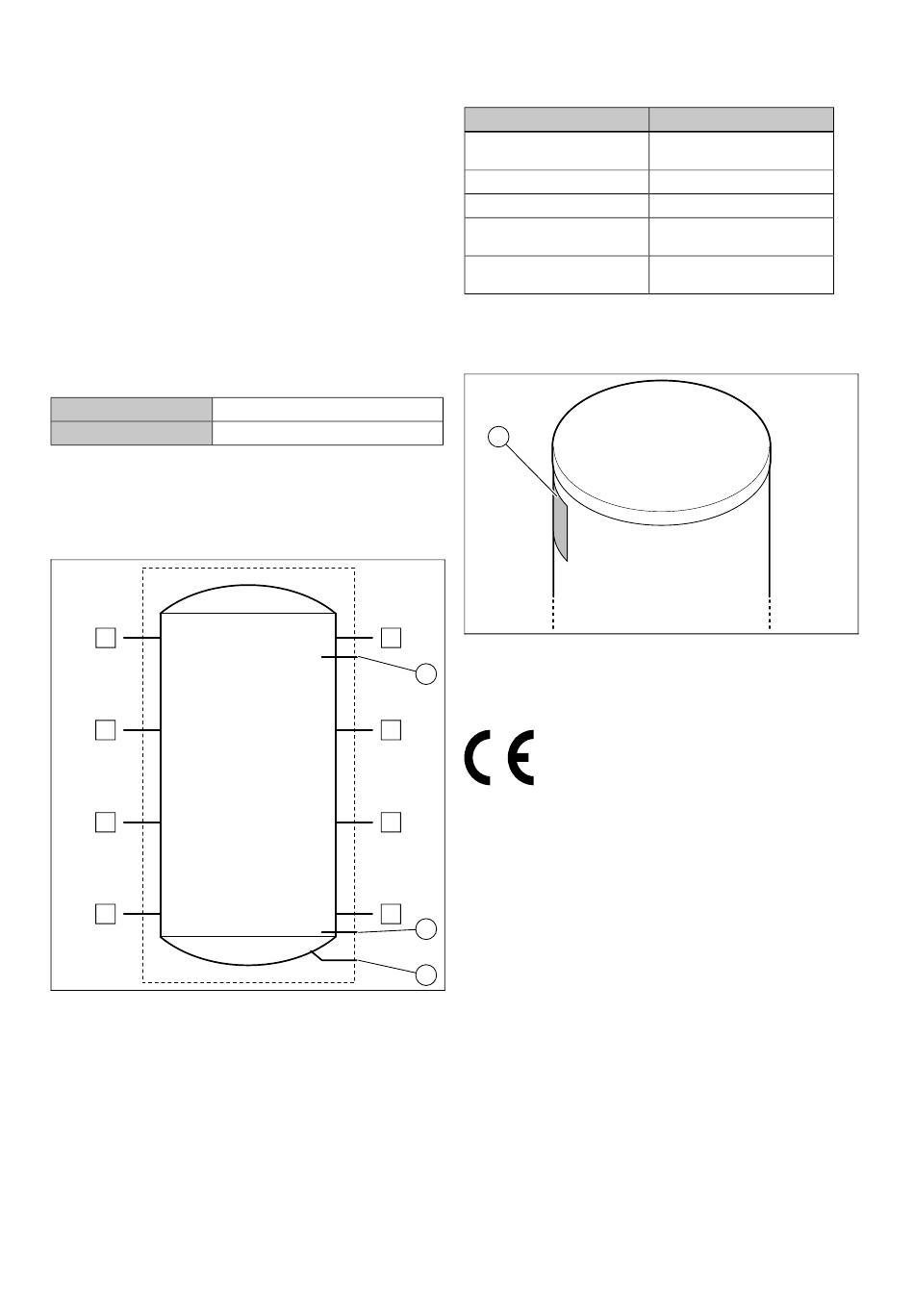

3.1
Structure du produit
A
B
C
D
1
Doigt de gant pour
capteur de température
en position haute
2
Doigt de gant pour cap-
teur de température en
position basse (seule-
ment sur le modèle
200L)
3
Raccord de vidange
G3/4 (seulement sur le
modèle 200L)
0020244064_01 Notice d'installation et de maintenance
Remarques relatives à la documentation 2
A
1
B
C
D
2
3
A
Raccord hydraulique
G1" 1/2
B
Raccord hydraulique
G1" 1/2
C
Raccord hydraulique
G1" 1/2
D
Raccord hydraulique
G1" 1/2
3.2
Indications sur la plaque signalétique
La plaque signalétique comporte les éléments suivants :
Abréviation/symbole
N° de série
"XX" kg
"XX" L
"XX" mPa
"XX" °C
3.3
Numéro de série
Emplacement de la plaque signalétique :
1
Le modèle et le numéro de série figurent sur la plaque signa-
létique (1).
3.4
Marquage CE
Le marquage CE atteste que les appareils sont conformes
aux exigences élémentaires des directives applicables,
conformément à la plaque signalétique.
La déclaration de conformité est disponible chez le fabricant.
4
Montage
Toutes les dimensions des illustrations sont exprimées en
millimètres (mm).
Description
Nom commercial et numéro
de série du produit
Poids net
Capacité totale du ballon
Pression maximum de ser-
vice du ballon
Température maximum de
service du ballon
25
