2 Hinweise zur Dokumentation

2 Hinweise zur Dokumentation
2.1

Mitgeltende Unterlagen beachten

▶
Beachten Sie unbedingt alle Betriebs- und Installations-
anleitungen, die Komponenten der Anlage beiliegen.
2.2

Unterlagen aufbewahren

▶
Geben Sie diese Anleitung sowie alle mitgeltenden
Unterlagen an den Anlagenbetreiber weiter.
2.3 Gültigkeit der Anleitung
Diese Anleitung gilt ausschließlich für folgende Produkte:
Produkt – Artikelnummer
0010021456
VPS R 100/1 M
0010021457
VPS R 200/1 B
3

Produktbeschreibung

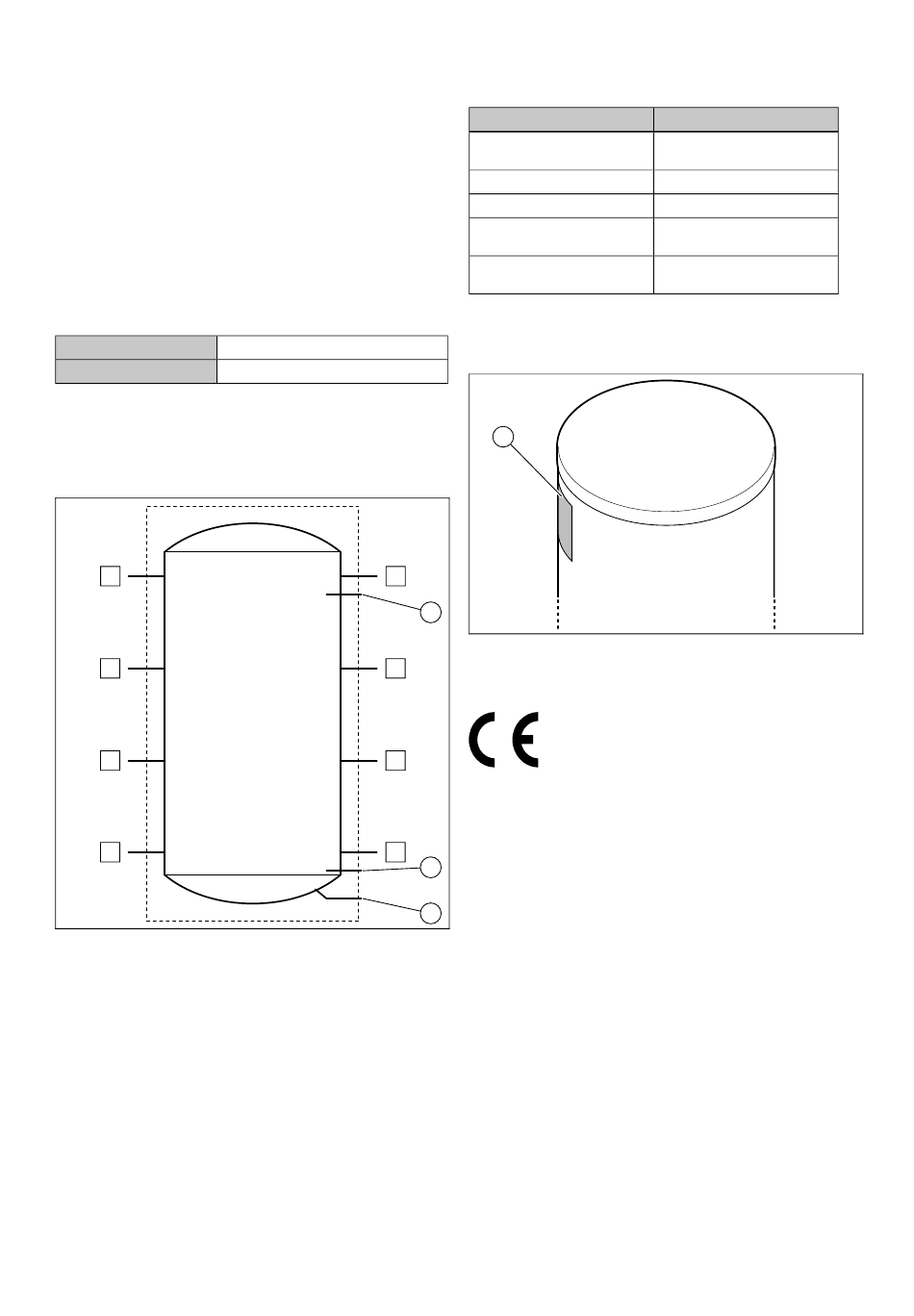

3.1

Produktaufbau

A
B
C
D
1 Fühlerrohr für den
Temperaturfühler oben
2 Fühlerrohr für den
Temperaturfühler unten
(nur beim Modell 200L)
3 Entleerungsanschluss
G3/4 (nur beim Modell
200L)
14
A
1
B
C
D
2
3
A Hydraulikanschluss G1"
1/2
B Hydraulikanschluss G1"
1/2
C Hydraulikanschluss G1"
1/2
D Hydraulikanschluss G1"
1/2
3.2

Angaben auf dem Typenschild

Das Typenschild enthält folgende Angaben:
Abkürzungen/Symbole
Serial-Nr.
"XX" kg
"XX" L
"XX" mPa
"XX" °C
3.3

Serialnummer

Anbringungsort des Typenschilds:
1
Modell und Serialnummer stehen auf dem Typenschild (1).
3.4

CE-Kennzeichnung

Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß dem Typenschild die grundlegenden Anforde-
rungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
4

Montage

Alle Abmessungen in den Abbildungen sind in Millimetern
(mm) angegeben.
Installations- und Wartungsanleitung 0020244064_01
Beschreibung
Handelsname und Serial-
nummer des Produkts
Nettogewicht
Speicherinhalt gesamt
Maximaler Betriebsdruck des
Speichers
Maximale Betriebstempera-
tur des Speichers
