4.4

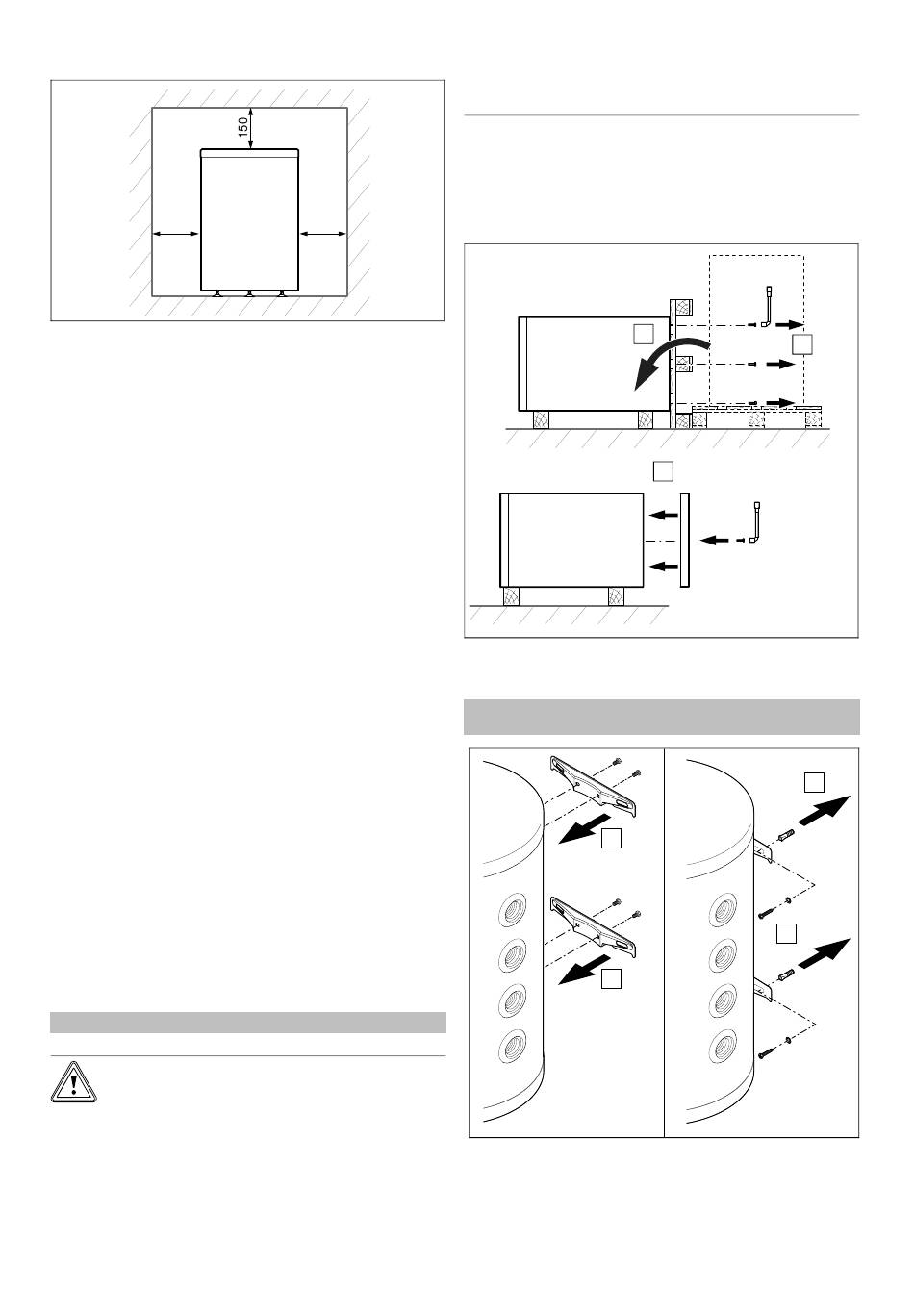

Distances minimales

200
▶
Respectez les distances indiquées sur le plan.
▶
Assurez-vous que les raccordements à l'alimentation en
eau sont accessibles pour être vérifiés.
Des dégagements supplémentaires autour du produit
peuvent présenter un avantage pour son installation et son
entretien.
4.5 Distance par rapport aux parties
inflammables
▶
Assurez-vous qu'aucune pièce susceptible de s'enflam-
mer facilement ne se trouve au contact direct des com-
posants, car ceux-ci peuvent atteindre une température
supérieure à 80 °C.
▶
Veillez à conserver une distance minimum entre les
pièces facilement inflammables et les surfaces chaudes.
– Distance minimale: 200 mm
4.6 Respect des exigences relatives au choix de
l'emplacement du produit
▶
Assurez-vous que la pièce où est installé le produit n'at-
teigne pas la température ambiante maximale recom-
mandée.
– Température ambiante recommandée: 20 ℃
▶
N'installez pas le produit au-dessus d'un autre produit qui
pourrait l'endommager (par exemple, au-dessus d'une
cuisinière susceptible de dégager de la vapeur et des
graisses) ou dans une pièce fortement chargée en pous-
sière ou dans une atmosphère corrosive.
▶
N'installez pas le produit sous un produit susceptible de
fuir.
▶
Assurez-vous que la pièce où vous souhaitez installer le
produit est suffisamment protégée contre le gel.
4.7

Suspension du produit

Validité: VPS R 100/1 M
Attention !
Risque de blessures par basculement du
produit !
Le risque de basculement du produit ne peut
être exclu tant que celui-ci n'est pas correcte-
ment fixé au mur.
▶
Fixez le produit au mur par les 4 points de
fixation.
0020244064_01 Notice d'installation et de maintenance
1.
2.
200
3.
4.
Conditions: Résistance du mur suffisante, matériel de fixation adapté au
mur
▶
▶
▶
Vérifiez le serrage des écrous. Après le
serrage, les tiges filetées doivent dépas-
ser des écrous.
Vérifiez que le mur est suffisamment résistant pour sup-
porter le poids du ballon rempli.
– Poids rempli en eau: 135 kg
Vérifiez la compatibilité des accessoires de fixation
fournis avec la nature du mur.
1
3
Retirez les vis de fixation du ballon sous la palette.
Fixez le capot inférieur sous le ballon.
A
B
Installez les pattes de fixation murales sur le ballon.
Fixez le ballon au mur.
Montage 4
2
C
D
27
