4 Montaje

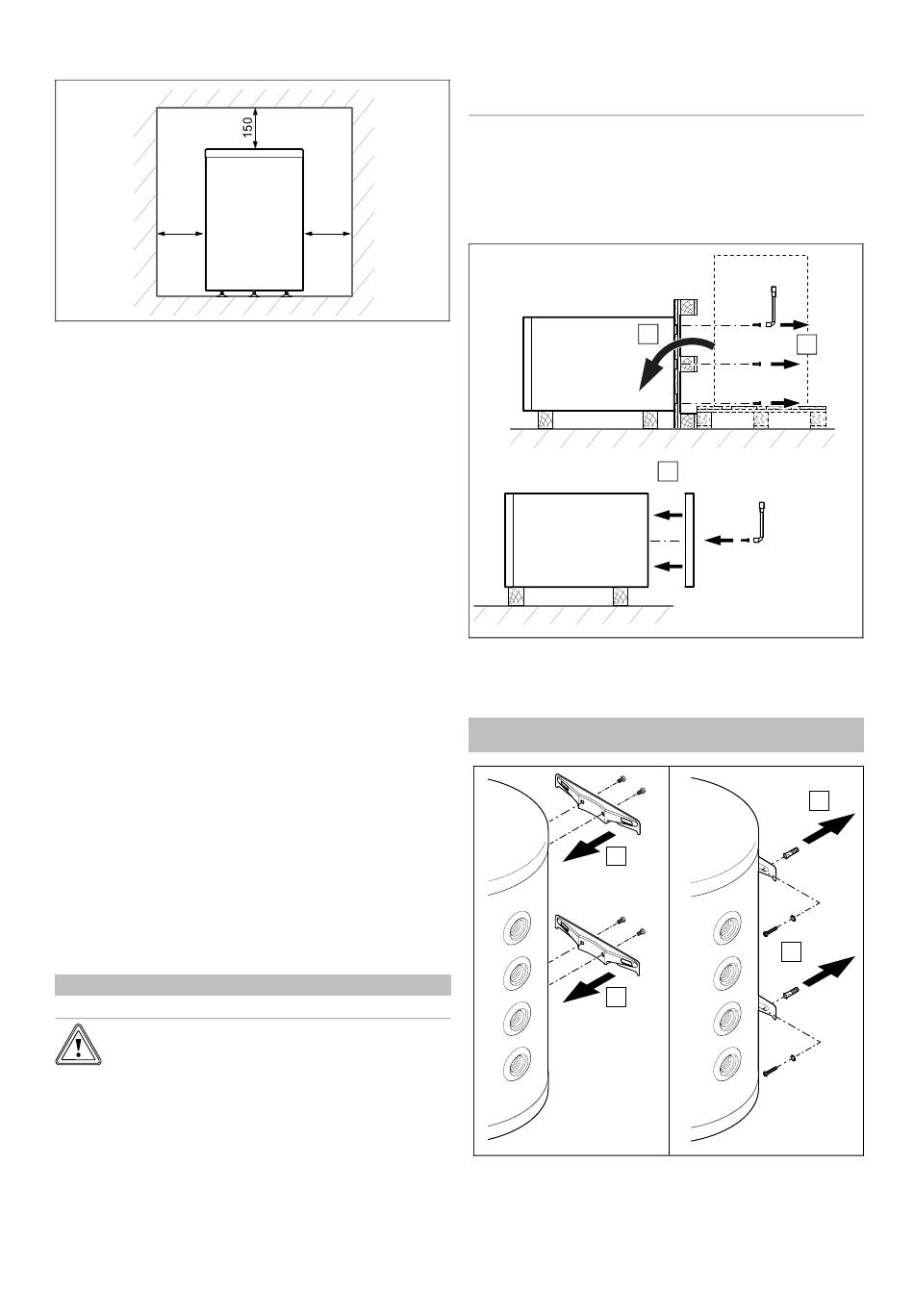

4.4 Distancias mínimas
200
▶
Respete las distancias indicadas en el plano.
▶
Asegúrese de que las conexiones de abastecimiento de
agua están accesibles para posibles controles.
Un espacio adicional en torno al producto facilita la instala-
ción y el mantenimiento.
4.5

Distancia respecto a piezas inflamables

▶
Asegúrese de que ninguna pieza fácilmente inflamable
toca ningún componente, ya que estos pueden alcanzar
temperaturas superiores a 80 °C.
▶
Asegúrese de que queda una distancia mínima entre
las piezas fácilmente inflamables y los componentes
calientes.
–
Distancia mínima: 200 mm
4.6 Observación de los requisitos del lugar de
instalación del producto
▶
Asegúrese de que la estancia donde se va a instalar el
producto no se caliente hasta la temperatura ambiente
máxima recomendada.
– Temperatura ambiente recomendada: 20 ℃
▶
No instale el producto sobre otro aparato que pudiera
resultar dañado (p. ej. sobre una cocina que emita vapor
de agua y grasa) o en una estancia con una gran carga
de polvo o un entorno corrosivo.
▶
No instale el producto bajo un aparato que pudiera per-
der líquido.
▶
Asegúrese de que la estancia donde se va a instalar
el producto está suficientemente protegida contra las
heladas.
4.7 Fijación a la pared del producto
Validez: VPS R 100/1 M
Atención
¡Riesgo de lesiones por vuelco del pro-
ducto!
Mientras el producto no esté correctamente
fijado a la pared, no se puede excluir la posi-
bilidad de que vuelque.
▶
Fije el producto a la pared sirviéndose de
los 4 puntos de sujeción.
60
1.
2.
200
3.
4.
Condiciones: La pared tiene suficiente capacidad de carga, el material de
fijación está permitido para la pared
▶
▶
▶
Compruebe el apriete de las tuercas. Una
vez apretadas, los pasadores roscados
deben sobresalir de las tuercas.
Asegúrese de que la pared es adecuada para soportar
el peso de del aparato lleno.
– Peso lleno de agua: 135 kg
Compruebe si los accesorios de fijación suministrados
son adecuados para el tipo de pared.
1
3
Retire el tornillo de sujeción del acumulador bajo el
palé.
Fije la cubierta inferior bajo el acumulador.
A
B
Coloque los rieles de fijación mural en el acumulador.
Fije el acumulador a la pared.
Instrucciones de instalación y mantenimiento 0020244064_01
2
C
D
