2

Aanwijzingen bij de documentatie

2.1 Aanvullend geldende documenten in acht
nemen
▶
Neem absoluut alle bedienings- en installatiehandleidin-
gen die bij de componenten van de installatie worden
meegeleverd in acht.
2.2

Documenten bewaren

▶
Gelieve deze handleiding alsook alle aanvullend gel-
dende documenten aan de gebruiker van de installatie
te geven.
2.3

Geldigheid van de handleiding

Deze handleiding geldt uitsluitend voor de volgende produc-
ten:
Productartikelnummer
0010021456
VPS R 100/1 M
0010021457
VPS R 200/1 B
3

Productbeschrijving

3.1

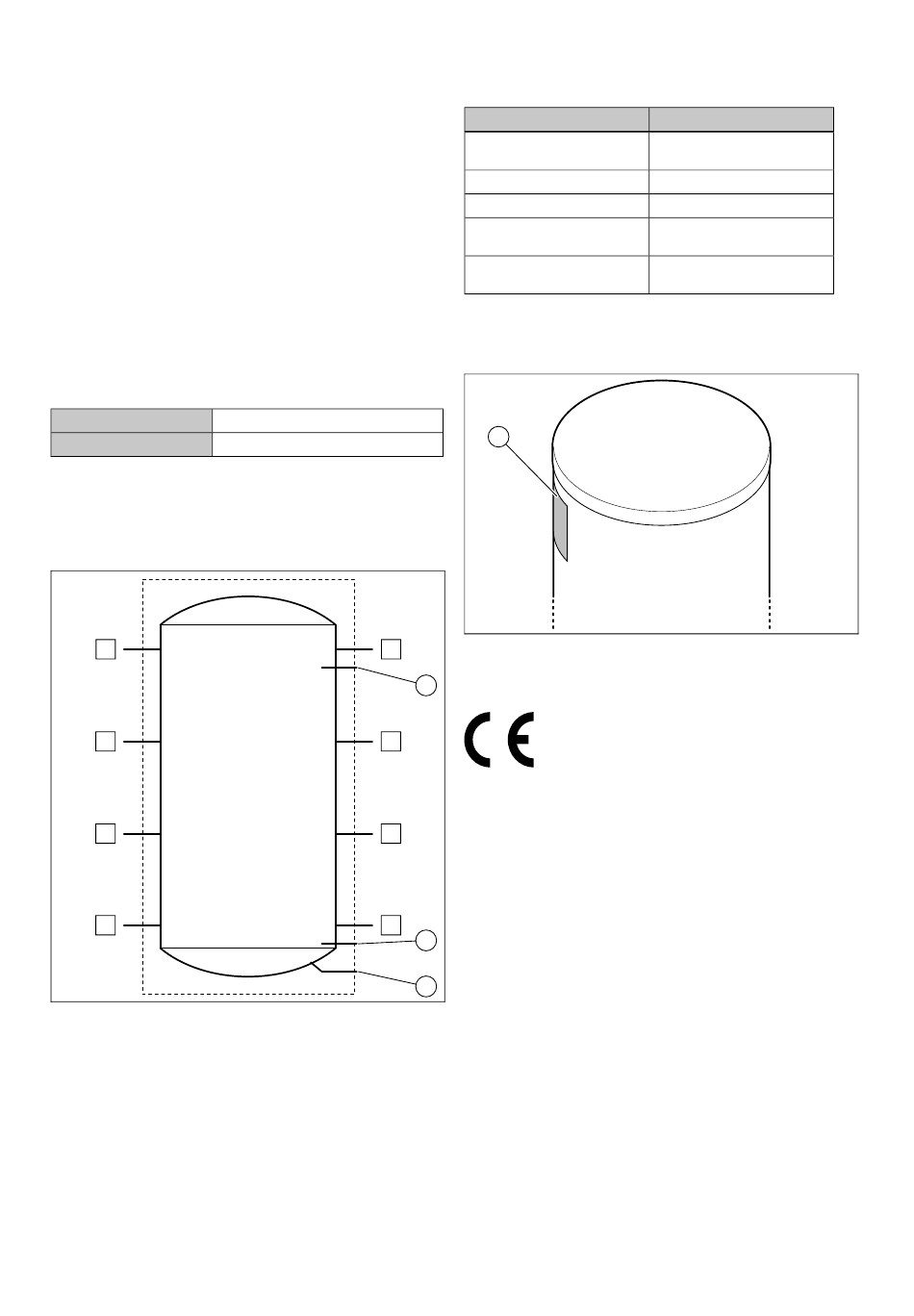

Productopbouw

A
B
C
D
1 Voelerbuis voor de
temperatuursensor
boven
2 Voelerbuis voor de
temperatuursensor
onder (alleen bij het
model 200L)
3 Aftapaansluiting G3/4
(alleen bij model 200L)
0020244064_01 Installatie- en onderhoudshandleiding
A
1
B
C
D
2
3
A Hydraulische aansluiting
G1" 1/2
B Hydraulische aansluiting
G1" 1/2
C Hydraulische aansluiting
G1" 1/2
D Hydraulische aansluiting
G1" 1/2
Aanwijzingen bij de documentatie 2
3.2

Gegevens op het typeplaatje

Het typeplaatje bevat volgende gegevens:
Afkortingen/symbolen
Serie-nr.
"XX" kg
"XX" L
"XX" mPa
"XX" °C
3.3

Serienummer

Installatieplaats van het typeplaatje:
1
Model en serienummer staan op het typeplaatje (1).
3.4

CE-markering

Met de CE-markering wordt aangegeven dat de producten
volgens het typeplaatje voldoen aan de fundamentele vereis-
ten van de geldende richtlijnen.
De conformiteitsverklaring kan bij de fabrikant geraadpleegd
worden.
4

Montage

Alle afmetingen op de afbeeldingen zijn in millimeter (mm)
aangegeven.
Beschrijving
Merknaam en serienummer
van het product
Nettogewicht
Boilerinhoud totaal
Maximale bedrijfsdruk van
de boiler
Maximale bedrijfstempera-
tuur van de boiler
47
