4 Montaggio
4.4

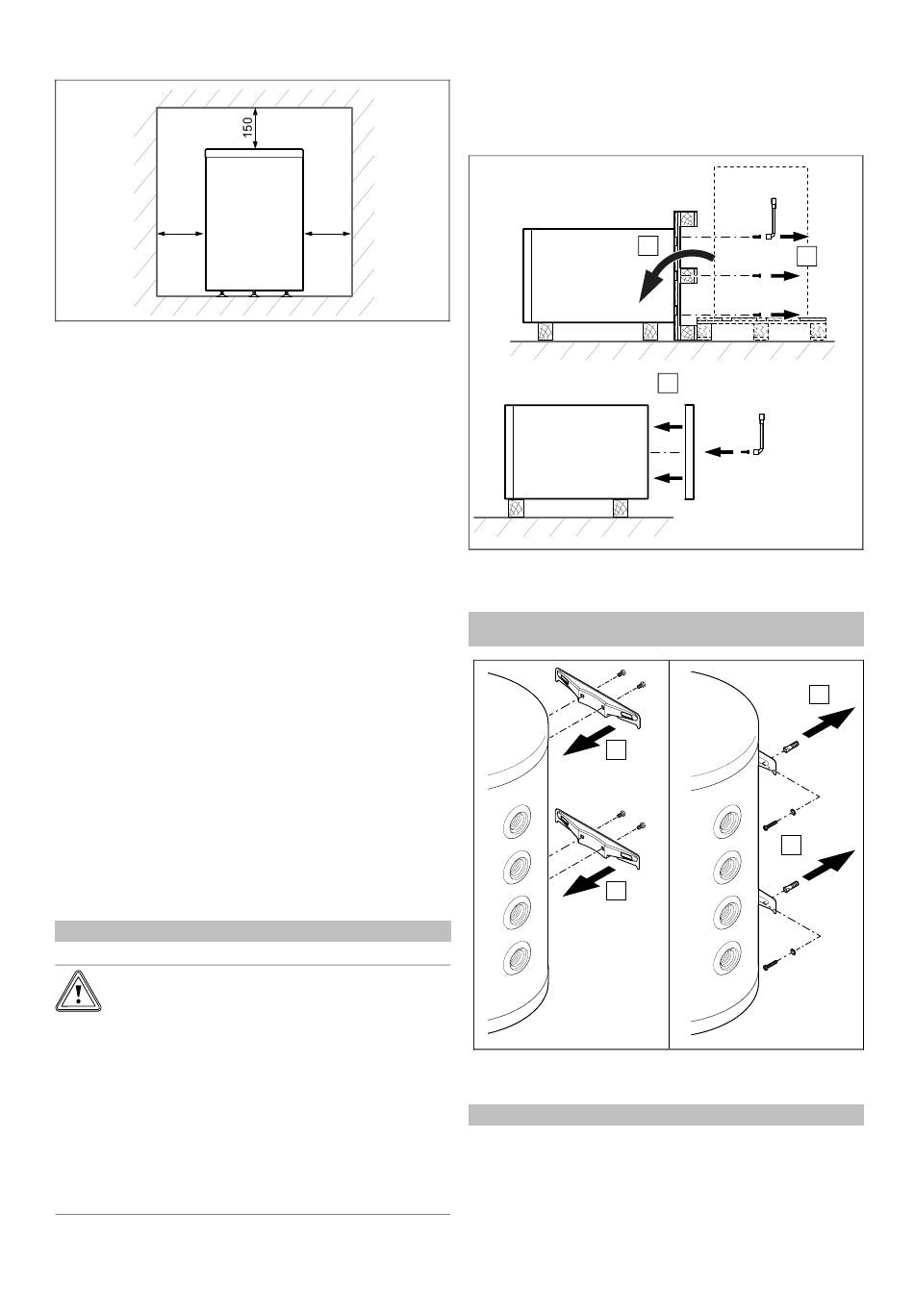

Distanze minime

200
▶
Rispettare le distanze indicate sullo schema.
▶
Accertarsi che i raccordi di alimentazione dell'acqua
siano accessibili per i controlli.
Lo spazio supplementare intorno al prodotto è utile per l'in-
stallazione e la manutenzione.
4.5

Distanza da pezzi infiammabili

▶
Accertarsi che nessuna parte facilmente infiammabile
venga a contatto con i componenti, in quanto questi ultimi
possono raggiungere temperature oltre 80 °C.
▶
Accertarsi che vi sia una distanza minima tra le parti facil-
mente infiammabili e i componenti caldi.
– Distanza minima: 200 mm
4.6 Rispetto dei requisiti del luogo
d'installazione del prodotto
▶
Assicurarsi che il locale in cui viene installato il prodotto
non superi la temperatura ambiente massima consigliata.
– Temperatura ambiente consigliata: 20 ℃
▶
Non installare il prodotto sopra un altro apparecchio che
lo potrebbe danneggiare (es. sopra un fornello dal quale
si sprigionano vapori acquosi e si liberano grassi) o in un
locale con molta polvere o in un ambiente corrosivo.
▶
Non installare il prodotto sotto un apparecchio dal quale
potrebbero fuoriuscire liquidi.
▶
Assicurarsi che il locale in cui va installato il prodotto è
protetto a sufficiente dal gelo.
4.7

Agganciare il prodotto

Validità: VPS R 100/1 M
Precauzione!
Pericolo di lesioni a causa del ribalta-
mento del prodotto!
Finché il prodotto non è fissato correttamente
alla parete, non si può escludere un suo ribal-
tamento.
▶
Fissare il prodotto con 4 punti di attacco
sulla parete.
▶
Verificare il serraggio dei dadi. Dopo il
serraggio, i perni filettati devono sporgere
oltre i dadi.
38
1.
2.
200
3.
4.
Condizioni: La portata della parete è sufficiente, il materiale di fissaggio
per la parete è consentito
▶
▶
Condizioni: La capacità portante della parete non è sufficiente
▶
Verificare che la parete sia in grado di sopportare il
peso del prodotto riempito.
–
Peso riempito d'acqua: 135 kg
Verificare che gli accessori di fissaggio in dotazione
siano adatti al tipo di parete.
1
3
Rimuovere le viti di fissaggio del bollitore sotto i pallet.
Fissare la copertura inferiore sotto il bollitore.
A
B
Applicare il listello di fissaggio a parete sul bollitore.
Fissare il bollitore alla parete.
Provvedere in loco all'applicazione di un dispositivo di
sospensione con sufficiente capacità portante. Utilizzare
per tale operazione ad esempio un montante singolo o
un'altra parete.
Istruzioni per l'installazione e la manutenzione 0020244064_01
2
C
D
