4.4

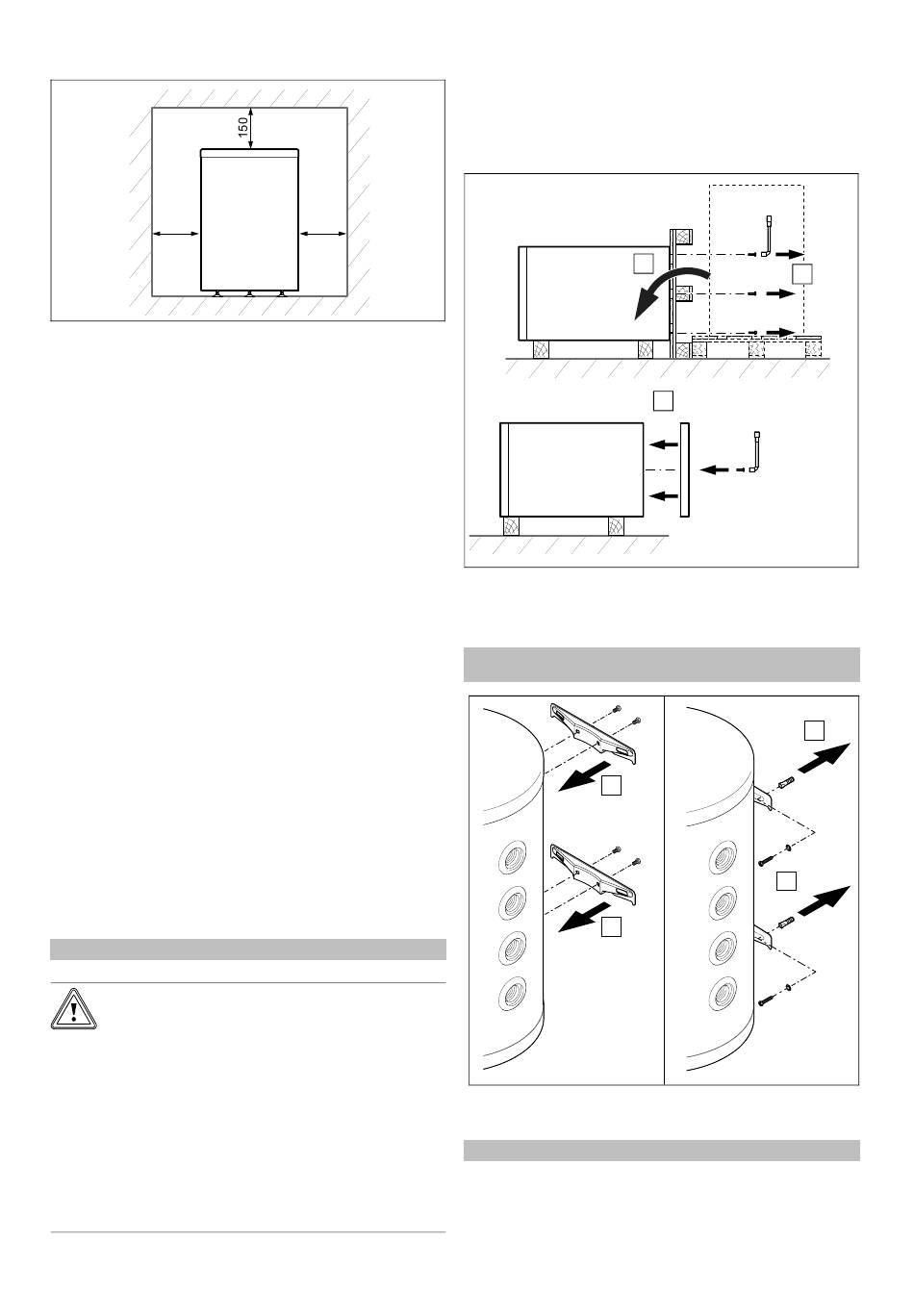

Minimumafstanden

200
▶
Neem de op het plan weergegeven afstanden in acht.
▶
Zorg ervoor dat de watervoorzieningsaansluitingen voor
controles toegankelijk zijn.
Bijkomende vrije ruimte rond het product is nuttig voor de
installatie en het onderhoud.
4.5

Afstand tot brandbare onderdelen

▶
Zorg ervoor dat er geen licht ontvlambare delen de com-
ponenten aanraken omdat deze temperaturen van meer
dan 80 °C kunnen bereiken.
▶
Zorg voor een minimumafstand tussen de licht ontvlam-
bare onderdelen en de hete componenten.
– Minimumafstand: 200 mm
4.6 Eisen aan de opstellingsplaats van het
product in acht nemen
▶
Controleer of de ruimte waarin het product opgesteld
wordt, niet tot de maximaal aanbevolen kamertempera-
tuur opgewarmd wordt.
– Aanbevolen kamertemperatuur: 20 ℃
▶
Installeer het product niet boven een ander toestel dat
het zou kunnen beschadigen (bijv. boven een fornuis met
waterdamp en vrijkomend vet) of in een ruimte met veel
stofbelasting of in een corrosieve omgeving.
▶
Installeer het product niet onder een toestel waarbij er
vloeistoffen kunnen lekken.
▶
Controleer of de ruimte waarin het product opgesteld
moet worden, voldoende tegen vorst beschermd is.
4.7

Product ophangen

Geldigheid: VPS R 100/1 M
Opgelet!
Gevaar voor verwondingen door kanteling
van het product!
Zolang het product niet correct aan de wand
is bevestigd, kan niet worden uitgesloten dat
het product kantelt.
▶
Bevestig het product aan de hand van de
4 bevestigingspunten aan de wand.
▶
Controleer of de moeren correct zijn aan-
gedraaid. Na het aandraaien moeten de
stifttappen boven de moeren uitsteken.
0020244064_01 Installatie- en onderhoudshandleiding
1.
2.
200
3.
4.
Voorwaarden: Draagvermogen van de wand is voldoende, bevestigings-
materiaal is toegestaan voor de wand
▶
▶
Voorwaarden: Draagvermogen van de wand volstaat niet
▶
Zorg ervoor dat de wand voldoende draagvermogen
heeft om het gewicht van het gevulde product te kun-
nen dragen.
– Gewicht met water gevuld: 135 kg
Controleer of het bijgeleverde bevestigingsmateriaal
geschikt is voor de soort wand.
1
3
Verwijder de bevestigingsschroeven van de boiler on-
der de pallet.
Bevestig de onderste afdekking onder de boiler.
A
B
Breng de wandbevestigingslijsten aan de boiler aan.
Bevestig de boiler aan de wand.
Zorg voor een ophanginrichting met voldoende draag-
vermogen. Gebruik hiervoor bijv. een individuele staan-
der of een muurbekleding.
Montage 4
2
C
D
