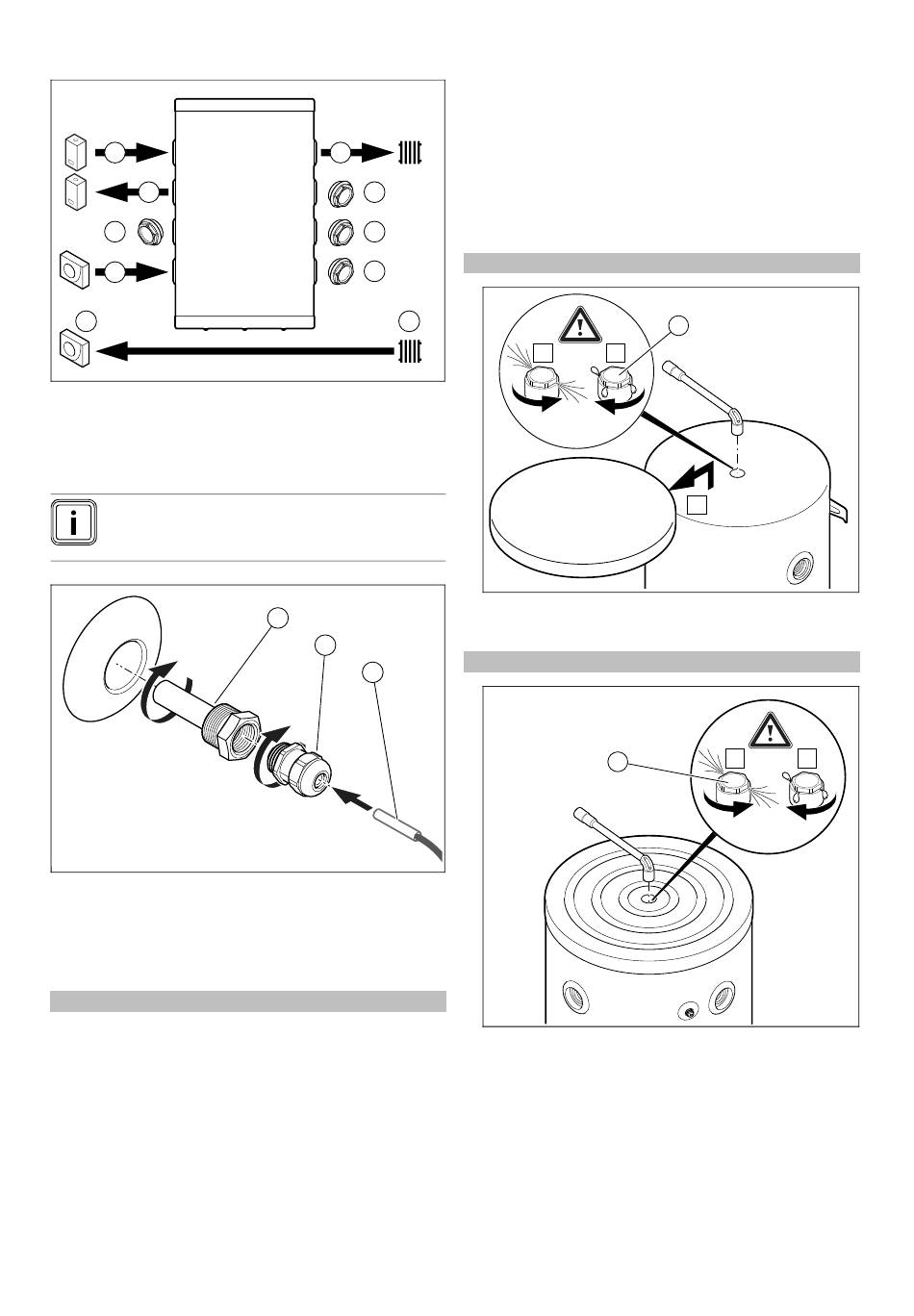

5.1.2.4 Fall Nr. 4
2
2
4
1
1
1 Wärmepumpe
2 Heizgerät
5.2

Verkabeln

Hinweis
Falls der Temperatursensor nicht mitgeliefert wird,
muss dieser gesondert bestellt werden.
1. Schrauben Sie das Fühlerrohr (1) in den Speicher ein.
2. Schrauben Sie die Stopfbuchse (2) in das Fühlerrohr
(1) ein.
3. Verwenden Sie Wärmeleitfett, um den Temperaturfühler
(3) in das Fühlerrohr (1) einzufügen.
Gültigkeit: VPS R 200/1 B
▶
Um die Dichtigkeit des Speichers sicherzustellen, in-
stallieren Sie prinzipiell die 2 Fühlerrohre, auch wenn
nur ein Temperaturfühler verwendet wird.
0020244064_01 Installations- und Wartungsanleitung
3
4
4
4
3
3 Heizkreis
4 Stopfen
1
2
3
6

Inbetriebnahme

1. Beachten Sie zur Befüllung die Installationsanleitung
der Heizgeneratoren.
2. Prüfen Sie, ob die hydraulischen und elektrischen An-
schlüsse korrekt ausgeführt sind.
3. Prüfen Sie, ob die Anschlüsse dicht sind.
4. Entlüften Sie Ihre Heizungsanlage.
6.1 Produkt entlüften
Gültigkeit: VPS R 100/1 M
B C
▶
Öffnen Sie das Entlüftungsventil (1) beim Befüllen des
Heizkreises mit Wasser.
Gültigkeit: VPS R 200/1 B
1
▶
Öffnen Sie das Entlüftungsventil (1) beim Befüllen des
Heizkreises mit Wasser.
1. Schließen Sie das Entlüftungsventil, sobald Wasser
ausläuft (wiederholen Sie diese Maßnahme bei Bedarf
mehrmals).
2. Prüfen Sie, ob die Luftabscheiderverbindung dicht ist.
Inbetriebnahme 6
1
A
B C
