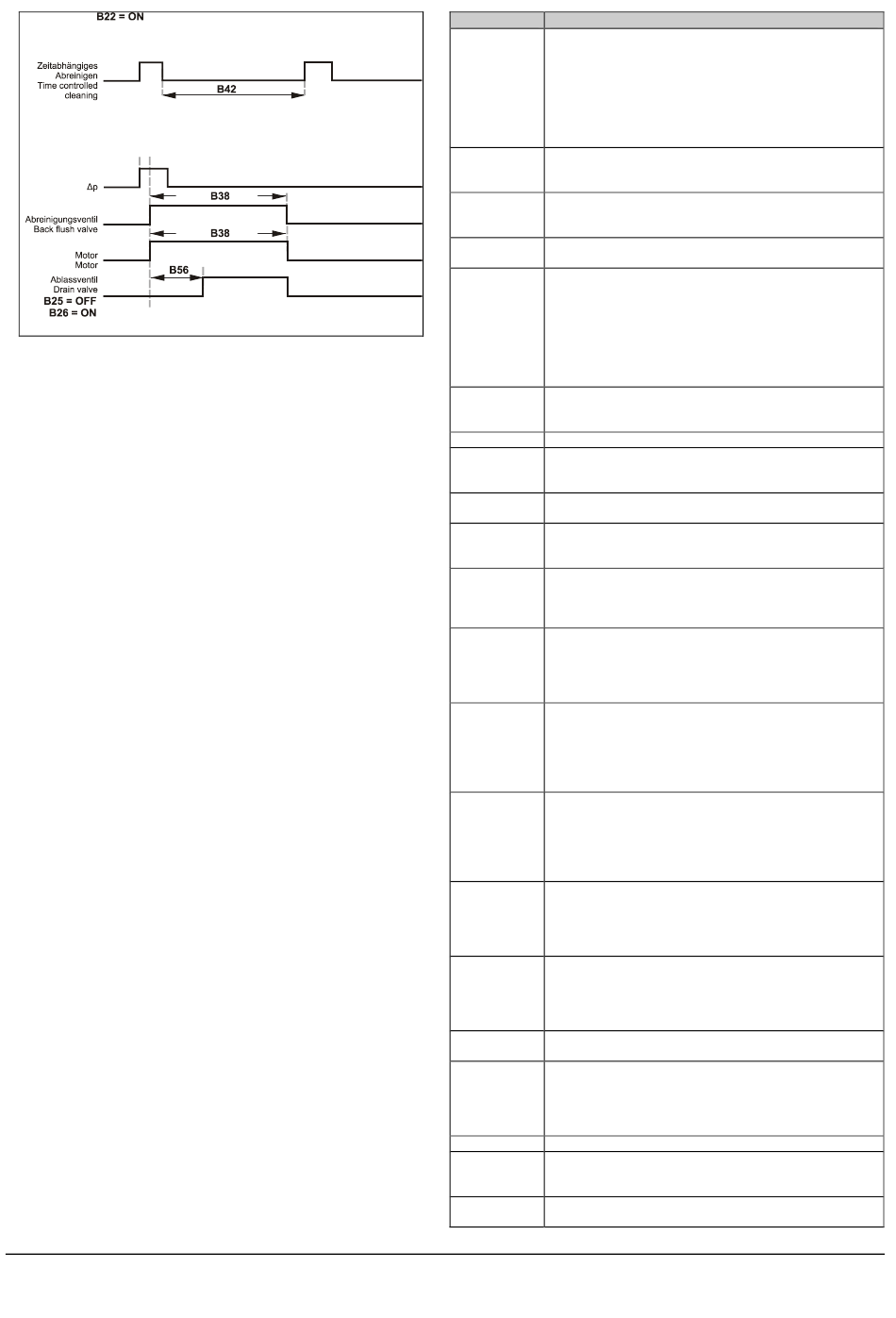

Fig. 29: Courbe de signal AF 13x
Page 20
Traduction du mode d'emploi original MFS-E900, Filtration Group GmbH, 26.09.19, N° ident. 72370026, version 05
Paramètres Description
B20/B21 OFF/OFF
Capteur de pression 0 à 16 bars, 0 à 10 V
ON/OFF
Capteur de pression -1 à 15 bars, 0 à 10 V
OFF/ON
Capteur de pression 0 à 40 bars, 0 à 10 V
ON/ON
Capteur de pression 0 à 10 bars, 4 à 20 mA
B22 OFF = pas de décolmatage minuté
ON = décolmatage minuté (B42 intervalle entre deux
décolmatages)
B23 OFF = mesure de dP avec 2 capteurs
ON = évaluation de dP à l'aide d'un manocontacteur
différentiel externe
B24 OFF = sans filtre secondaire
ON = avec filtre secondaire
B25/B26 OFF/OFF
Pas de vanne de vidange, volet de réglage
ON/OFF
Vanne de vidange minutée
OFF/ON
Vanne de vidange couplée au moteur
ON/ON
Vanne de vidange couplée au décolmatage
B27 ON = Moteur en marche continue
Le moteur s'arrête en présence d'un défaut ou si le signal
de validation est interrompu
B28 Réservé
B37 dP présent trop longtemps
Détermine à quel moment un message d'alarme est
émis. Le signal Prêt à fonctionner est désactivé.
B38 TH : durée du décolmatage
TL : ne pas modifier
B42 Laps de temps avant un nouveau décolmatage minuté. Si
un décolmatage par dP est effectué entre temps, le
temps redémarre.
B55 Uniquement activé en mode de fonctionnement
Vanne de vidange minutée. B25/B26 ON/OFF
TH : Durée d'impulsion de la vanne de vidange
TL : Temps de pause de la vanne de vidange.
B56 Uniquement activé en mode de fonctionnement
Vanne de vidange couplée au moteur. B25/B26
OFF/ON
Temporisation jusqu'à l'ouverture de la vanne de
vidange.
Uniquement activé en mode de fonctionnement
B58
Vanne de vidange couplée au décolmatage.
B25/B26/B24 ON/ON/OFF
TH : Intervalle entre fin du décolmatage et ouverture de
la vanne de vidange
TL : Temps d'ouverture de la vanne de vidange.
B58 Uniquement activé en présence d'un filtre
secondaire.
B24 ON
TH : Laps de temps jusqu'à ce que le filtre secondaire
soit mis sous pression
TL : Durée de la mise sous pression
B59 Valeur de comptage pour vanne de vidange
Exemple : Valeur 2 : la vanne est activée pour une
montée en pression
sur deux de la pression différentielle
(B25 et B26 = ON)
B63 Décolmatage via compteur de validation
Nombre de fermetures du contact de validation
Pour les applications pour lesquelles on n'attend pas
d'augmentation de dP ou qui sont utilisées
sporadiquement
B64 Enregistrer la demande de décolmatage en l'absence de
validation. Décolmatage après validation
B65 Enregistrer demande de décolmatage en cas de
validation
Décolmatage en cas de nouvelle validation
Le décolmatage est toujours effectué dans les 10
premières secondes après validation
B66 Nombre de cycles de validation.
B68 TH : Durée de la validation de décolmatage pour le mode
de fonctionnement Enregistrement du signal de
décolmatage
B77 Élimination des crêtes de pression différentielle
Avec volet de réglage : temporisation du décolmatage
