9.2 Raccordement du filtre à l'armoire électrique
Câble de
raccordement
Moteur
Verrouillage ext. Interrupteur à pression différentielle
Vannes

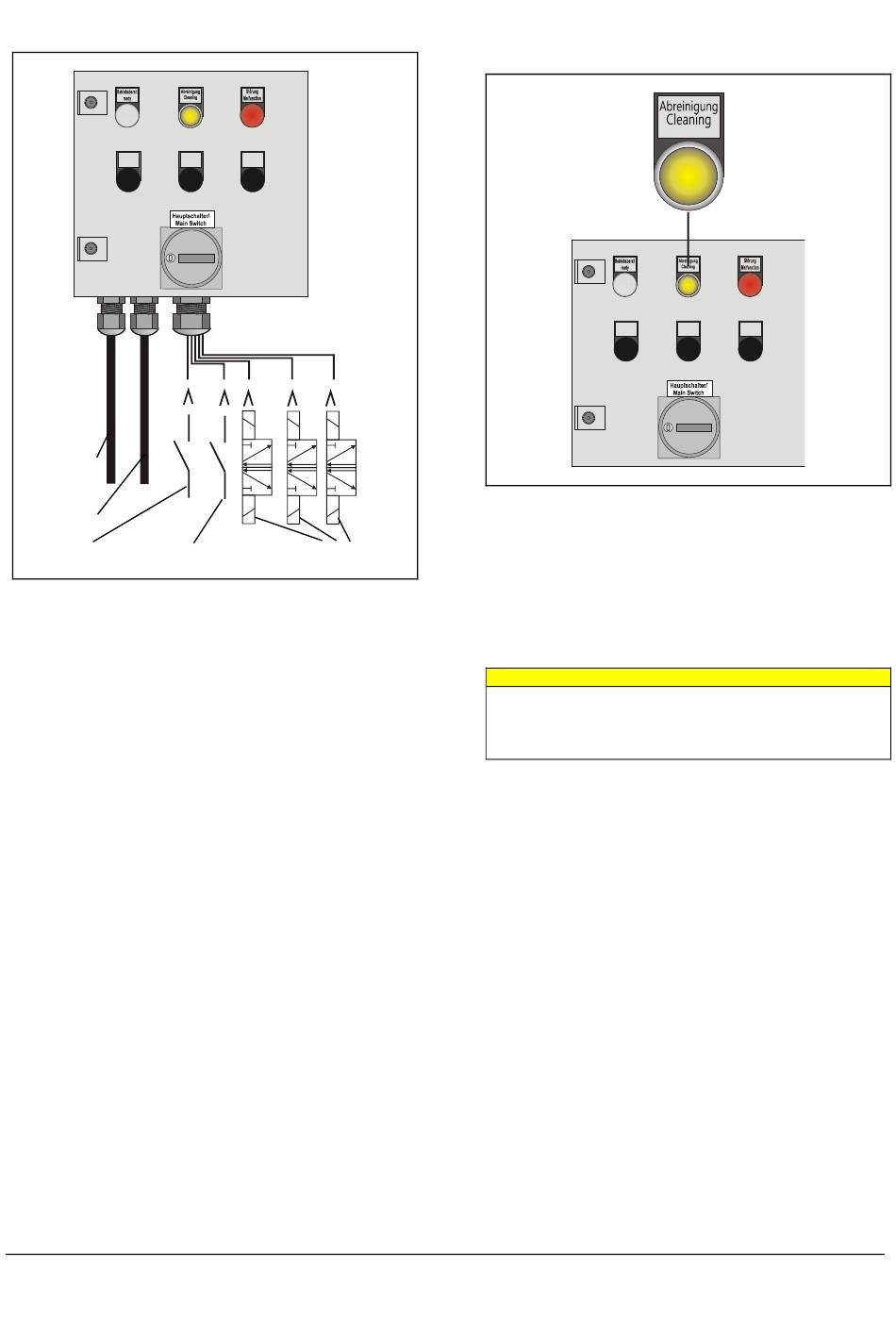

Fig. 6: Raccordement d'un filtre à la commande
 Ouvrir le couvercle de l'armoire électrique.
Sur le bloc de bornes X1 :
 Alimentation et moteurs.
Sur le bloc de bornes X2 :
 Capteurs de pression et robinets à boisseaux sphériques
ou vannes.
Traduction du mode d'emploi original MFS-E900, Filtration Group GmbH, 26.09.19, N° ident. 72370026, version 05
10 Mode manuel
Fig. 7: Décolmatage manuel
10.1 Démarrage du décolmatage manuel
 Appuyer sur le bouton-poussoir lumineux
« Décolmatage ».
 Le bouton-poussoir lumineux est allumé.
 Le décolmatage est exécuté.
11 Variantes de commande
PRUDENCE !
 Le présent mode d'emploi est exclusivement valable
pour le logiciel AK02.
 Avec un autre logiciel, il est impératif de lire le mode
d'emploi joint !
La commande de filtre E900 est livrée en différentes
exécutions avec des programmes API différents. La
commande API utilisée est une Siemens LOGO!
Logosoft AK02 (logiciel standard contenu dans
l'armoire de commande)
 Décolmatage dépendant de la pression différentielle avec
minuterie (contact p ou durée réglée, selon l'événement
qui apparaît en premier). Le nettoyage minuté est activé
toutes les heures, il peut être désactivé par B22.
 La vanne de vidange s'ouvre une fois la durée réglée
écoulée
 Contrôle de pompe (verrouillage externe)
Page 7
