6.3 Composants

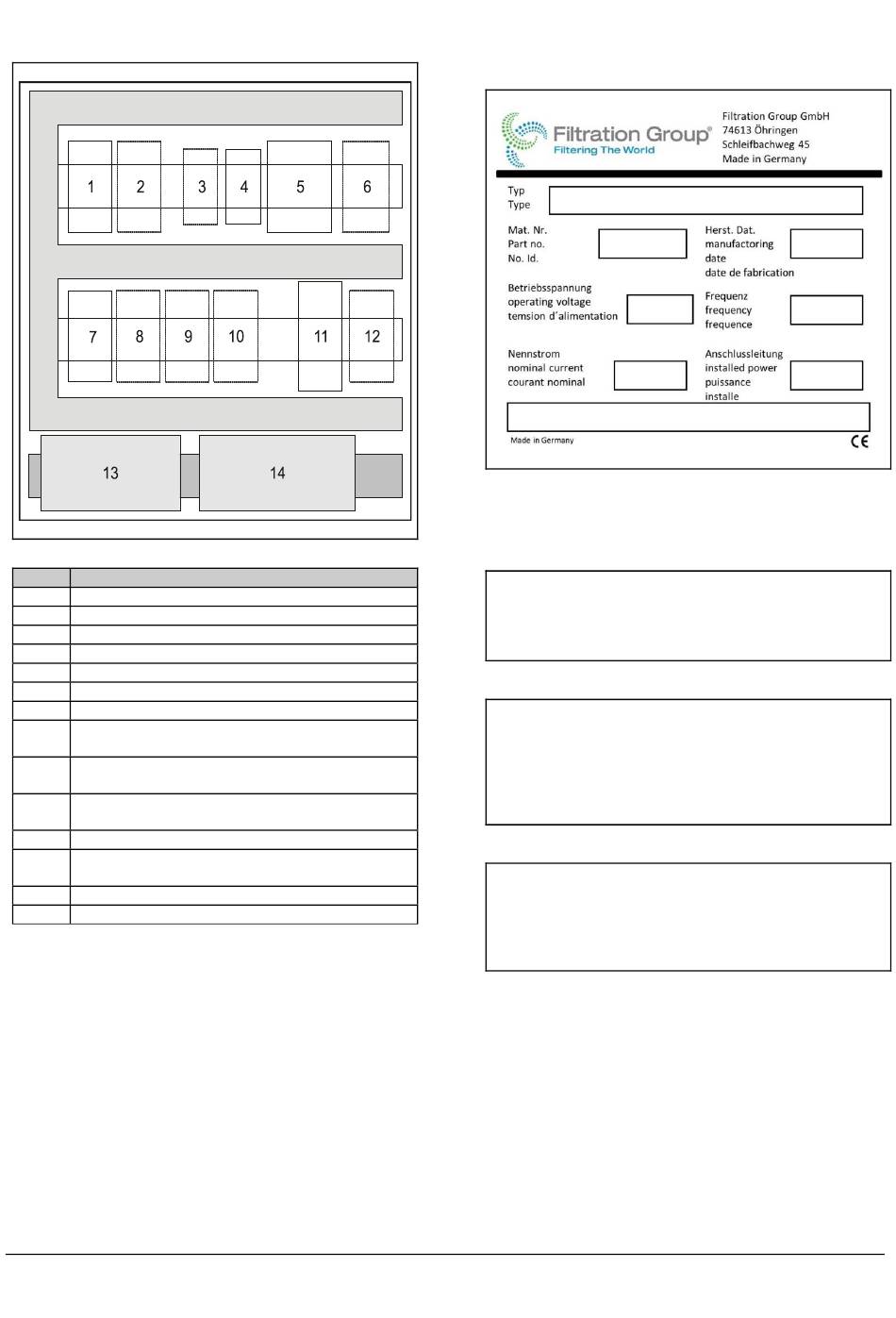

Fig. 2: Composants de E900
Rep. Composants
1 Disjoncteur-protecteur Q1
2 Disjoncteur-protecteur pompe (en option)
3 Relais temporisé (en option)
4 Relais K4
5 Logo Siemens KF1
6 Module d'extension
7 Contacteur QA1 entraînement du filtre
8 Contacteur secteur (en option)
Commande de pompe
9 Triangle (en option)
Commande de pompe
10 Étoile (en option)
Commande de pompe
11 Bloc d'alimentation T1
12 F1 27 (en option)
Fusible en cas de fusible de puissance > 10 A
13 Bornier X1
14 Bornier X2
Traduction du mode d'emploi original MFS-E900, Filtration Group GmbH, 26.09.19, N° ident. 72370026, version 05
7 Caractéristiques techniques
Données relatives à la commande
Fig. 3: Plaque signalétique
Les données sont spécifiques à la commande et peuvent
être reprises de la plaque signalétique.
Mécanique :
Largeur : .............................................................. 400 mm
Profondeur (couvercle compris) : ........................ 210 mm
Hauteur : ............................................................. 500 mm
Poids : .................................................................. 3 500 g
Type de protection ....................................................IP 65
Électrique/pneumatique :
Tension de raccordement : .............. 230, 400 à 500 V CA
......................................... (190 à 250 V CA commutable)
Fréquence : ..................................................... 50 à 60 Hz
Isolation : ............ Distances d'isolement et lignes de fuite
..................................................... selon VDE 0110, gr. C
Tension de sortie : .............................................. 24 V CC
Courant de sortie : .................... max. 5 A suivant le relais
Conditions ambiantes :
Température ambiante : ........................ - 20 °C à + 60 °C
Zone ATEX : ......................... cf. chapitre 7.1 « Protection
antidéflagrante »
Position de montage : .................................... quelconque
Emplacement de montage :............. exempt de vibrations
Atmosphère : .................... sans poussière, non corrosive
