5.3. Exemple de câblage en sortie
Les sorties du produit DRY CONTACT peuvent être configurées en sortie pour piloter des équipements. Les sorties sont des sorties collecteur ouvert.
Il est donc nécessaire d'ajouter un relais en sortie pour piloter des équipements, le produit n'étant pas capable de fournir directement une tension
en sortie du produit.

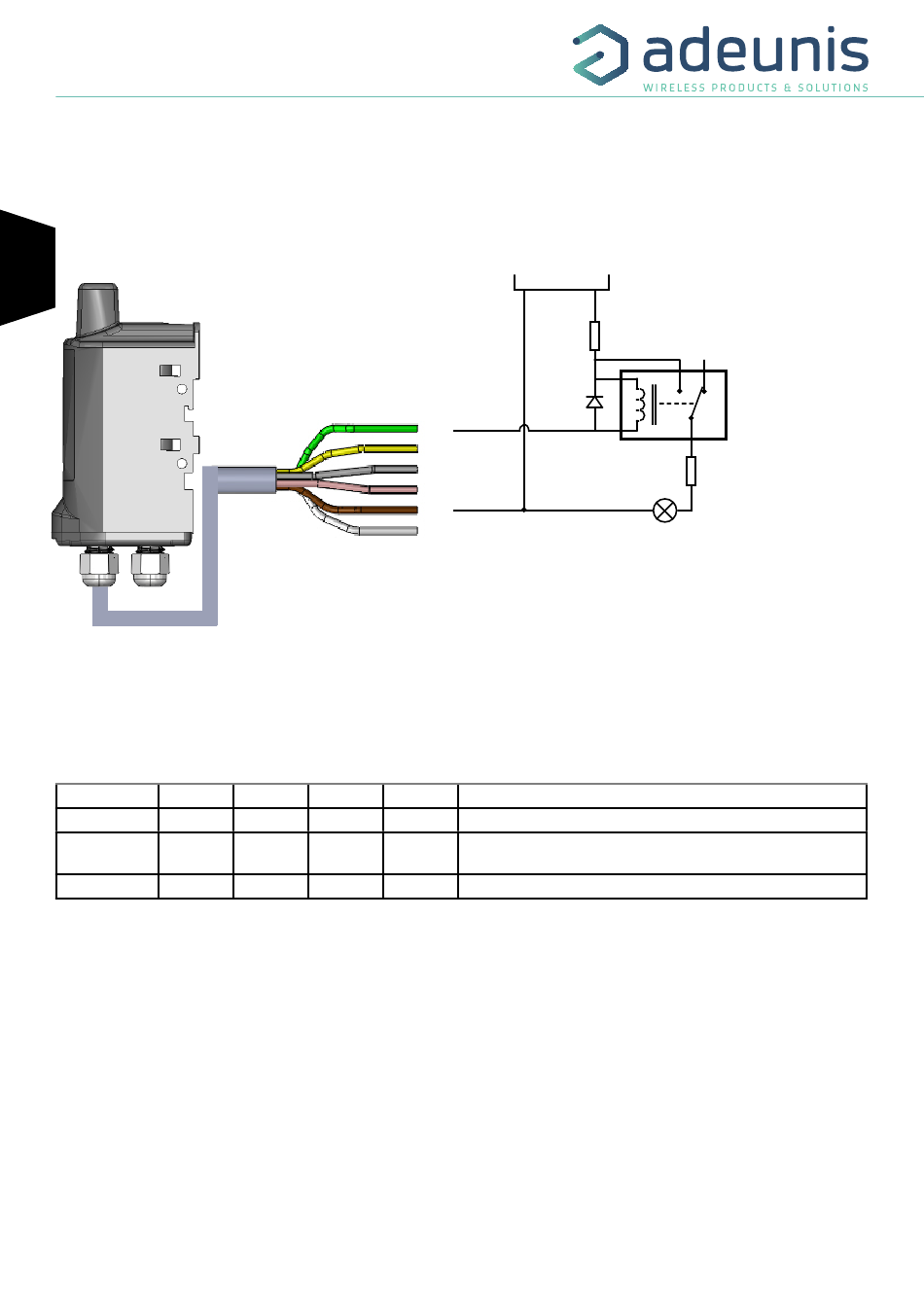

L'exemple suivant montre le câblage à réaliser pour piloter un éclairage : type lampe 24V
FR FR
La tension d'alimentation maximale acceptée par le produit est de 24V.
Pour piloter les sorties par une trame de downlink, le produit doit être correctement configuré et une trame de downlink doit être pré-chargée
dans le serveur pour être acheminée jusqu'au produit lors de son prochain réveil.
Vous trouverez ci-après, quelques exemples de trames de downlink :
Trame Etat TOR 1 Etat TOR 2 Etat TOR 3 Etat TOR 4
06 01 01 01 01
06 01 02 00 00
06 02 02 02 02
Chaque bit du deuxième octet de la trame correspond à la commande d'une sortie TOR
CONSEIL : pour éviter toute surconsommation inutile du produit, toutes les entrées/sorties TORs non utilisées doivent être soit non câblées et
non reliées à la masse soit les registres associés à ces TORs doivent être mis en état de «sortie ouverte» (par configuration).
1 1 1
1 2 0
1 1 1
Alimentation
GND
Diode de
roue libre
TOR 1
TOR 2
TOR 3
TOR 4
GND
GND
1 Ouverture de toutes les sorties
Ouverture sortie TOR 1 et fermeture sortie TOR 2, pas d'actions sur
0
sorties TOR 3 et TOR 4
1 Fermeture de toutes les sorties
+V ex: 24V
Résistance
de Pull Up
Relais
Charge
(Exemple : Lampe)
Description
