Câblage De L'entrée Analogique Et Des Tors Via Bornier - ADEUNIS Sigfox DELTA P Guide Utilisateur

Sigfox DELTA P - Guide utilisateur / User guide version V2.0.1

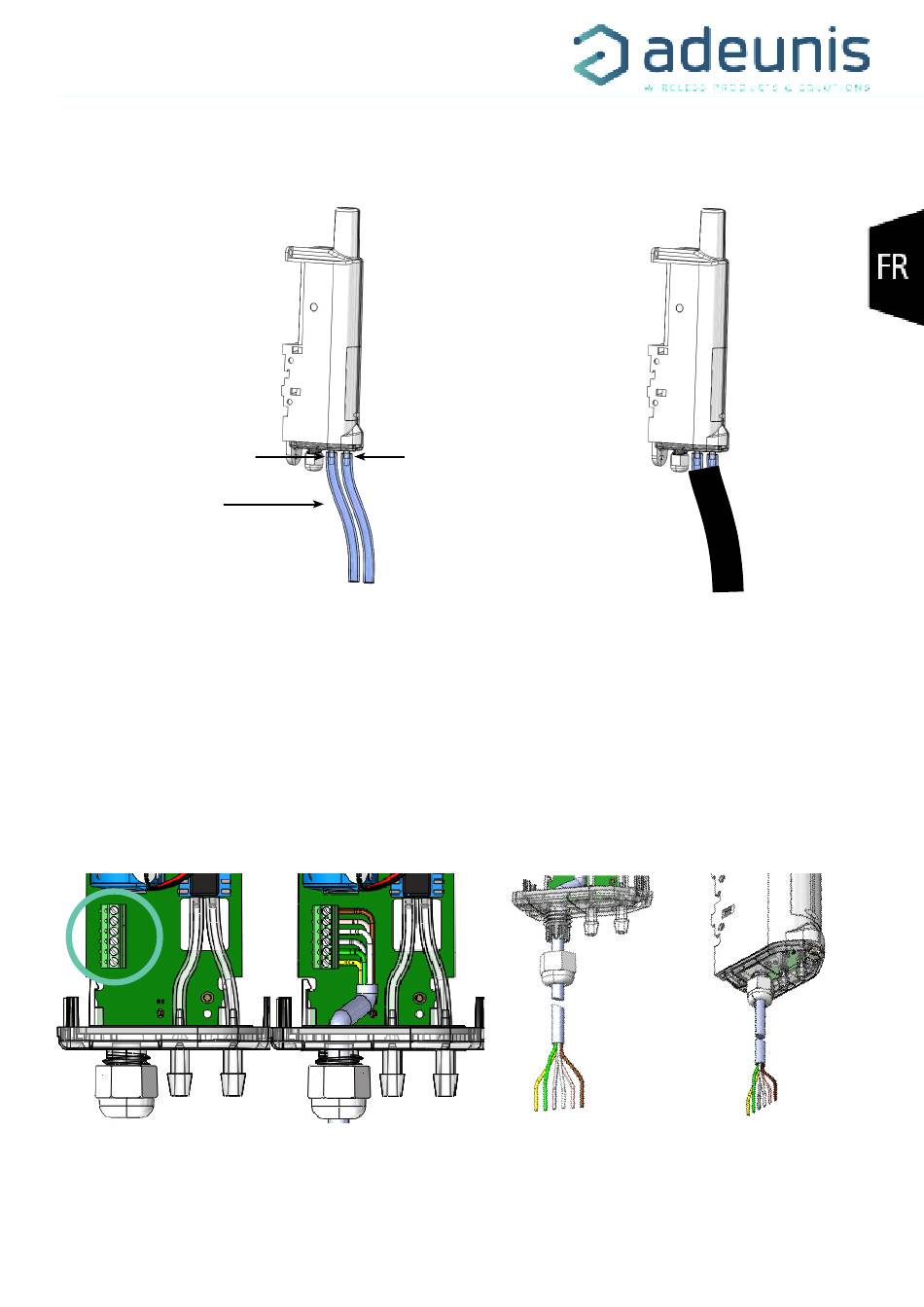

Afin d'assurer un branchement correct du produit il est nécessaire
de relier le tube se positionnant là où la pression est la plus forte
sur le support P+ (indiqué sur la semelle) et de relier le tube allant
dans la section avec la pression la plus basse sur le support P-.
Tubes 5 mm de diamètre interne
(non fournis)
4.4. Câblage de l'entrée analogique et des TORs via bornier
Afin de pouvoir coupler un capteur 0 -10 V ou des capteurs de contact sec avec le produit il est nécessaire de brancher le capteur au bornier de
la carte.
Procédure de branchement des fils :
1. Ouvrez le boitier
2. Branchez les fils comme indiqué sur schéma ci-dessous
4. Configurez les registres associés aux capteurs branchés
5. Procédez à la fermeture du boitier
6. Redémarrez le produit avec l'aimant comme pour une première mise en marche.
6
5
4
3
2
1
Suite à cette procédure le produit va se comporter comme lors d'un premier démarrage.
Exemples :
Le produit Sigfox DELTA P peut aisément se coupler avec un système de ventilation plus récent ayant des sorties contact sec (ou Tout-Ou-Rien).
Il peut également se coupler avec une pince ampèremétrique afin de pouvoir surveiller la tension dans le câble d'alimentation du système de
ventilation sur lequel il est positionné et ainsi détecter une panne électrique plus facilement.
P+ P-
6
GND
5
0-10 V
4
GND
TOR2 3
2
GND
1
TOR1
Afin d'éviter une dégradation prématurée des tubes
exposés au soleil, Adeunis conseille fortement de
recouvrir les tubes d'une gaine anti-UV.
