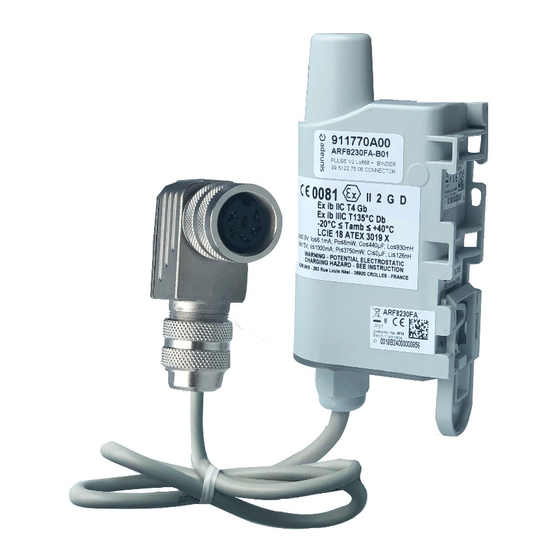

sigfox RC1 Pulse / Pulse ATEX
Transceiver pulse interfaces
Référence produit
ARF8230CA (zone RC1)
ARF8230GA (zone RC1 - ATEX)
ARF8046xx (référence arrêtée)
Guide utilisateur / User Guide
Version user guide correspondante
2.0.2
2.0.2
1.5.1
Version 2.0.2

Publicité

Table des Matières
loading

Manuels Connexes pour ADEUNIS sigfox RC1 Pulse

Sommaire des Matières pour ADEUNIS sigfox RC1 Pulse

  • Page 1 RC1 Pulse / Pulse ATEX Transceiver pulse interfaces Guide utilisateur / User Guide Version 2.0.2 Référence produit Version user guide correspondante ARF8230CA (zone RC1) 2.0.2 ARF8230GA (zone RC1 - ATEX) 2.0.2 ARF8046xx (référence arrêtée) 1.5.1...
  • Page 2 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...

  • Page 3: Table Des Matières

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Table des matières FRANCAIS INFORMATIONS sigfox RC1 Pulse 1.1. Description générale 1.2. Encombrement 1.3. Carte électronique 1.4. Spécifications Techniques 1.4.1 Caractéristiques générales 1.4.2 Autonomie 1.4.3 Compatibilité capteurs 1.4.4 Caractéristiques des interfaces physiques 1.4.4.01 Interface d’entrée signal pulse...
  • Page 4 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 5.2. Installation du joint presse étoupe 5.3. Montage des compteurs sur les borniers à vis 5.4. Fermeture du boîtier 5.5. Démarrage du produit via aimant 6. INSTALLATION ET UTILISATION 5.6.
  • Page 5 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 4.1.9 Periodic frame with 24 hours-history 4.1.10 Summary of the conditions of the transmission of the uplink frames 4.2. Downlink frames 4.2.1 Product configuration request frame 4.2.2 Network configuration request frame 4.2.3...

  • Page 6: Francais

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 FRANCAIS Page of 104...

  • Page 7: Informations

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 INFORMATIONS Information document Titre sigfox RC1 Pulse - Guide utilisateur Sous-titre Version 2.0.2 Type de document Mise en oeuvre Ce document s’applique aux produits suivants : Référence Version firmware Version RTU : V01.01.01...
  • Page 8 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...
  • Page 9 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...
  • Page 10 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...
  • Page 11 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...
  • Page 12 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...
  • Page 13 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...

  • Page 14: Sigfox Rc1 Pulse

    L’utilisation du protocole sigfox RC1 permet d’intégrer le sigfox RC1 Pulse à tout réseau déjà déployé. • Deux compteurs 3 fils ou 1 compteur 5 fils peuvent être pris en charge par un émetteur sigfox RC1 Pulse, permettant ainsi une réduction significative des coûts de mise en œuvre et de déploiement.

  • Page 15: Encombrement

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 1.2. Encombrement Valeurs en millimètres 1.3. Carte électronique Antenne interne Module RF Batterie interne Protocole sigfox RC1 Ports pour configuration produit Borniers à vis pour connexion capteurs Page of 104...

  • Page 16: Spécifications Techniques

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 1.4. Spécifications Techniques 1.4.1 Caractéristiques générales Paramètres Valeur Tension d’alimentation 3.6V nominal Alimentation Pile Li-SOCl2 intégrée (gestion radio et interrogation capteur(s)) Courant maximal 90mA Température de fonctionnement -20°C / +40°C...

  • Page 17: Caractéristiques Des Interfaces Physiques

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 1.4.4 Caractéristiques des interfaces physiques 1.4.4.01 Interface d’entrée signal pulse Le schéma de principe est le suivant : Valeurs absolues maximum Unité Tension minimale d’entrée - 0.7 Tension maximale d’entrée Caractéristiques électriques...

  • Page 18: Fonctionnement Du Produit

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 2. FONCTIONNEMENT DU PRODUIT 2.1. Modes de fonctionnement NOTE IMPORTANTE : adeunis® utilise le format de données Big-Endian Le produit dispose de plusieurs modes de fonctionnement : MODE PARC Présence d’un aimant...

  • Page 19: Mode Repli

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 2.1.4 Mode REPLI Le produit entre dans ce mode très basse consommation suite à la détection d’un niveau de batterie trop faible. Dans ce mode le produit se réveille toutes les 5 secondes pour faire clignoter 2 fois la LED rouge.

  • Page 20: Transmission Périodique Avec Historique

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 2.2.2 Transmission périodique avec historique Le produit permet l’accumulation de plusieurs valeurs de compteurs successives avant la transmission périodique de l’ensemble des valeurs selon le schéma suivant : Produit en veille Période...

  • Page 21: Transmission Sur Dépassement De Seuil De Débit

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 2.2.3 Transmission sur dépassement de seuil de débit Le produit permet la détection de dépassement d’un seuil de débit pour chaque entrée de comptage selon le schéma suivant :...

  • Page 22: Détection De Fraude

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Les paramètres associés à ce mode de fonctionnement sont : • Activation et configuration des entrées (registre S320) • Type d’historique (période d’historisation et nombre de valeurs à accumuler) (registre S321) •...

  • Page 23: Transmission D'une Trame Quotidienne

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Exemple : Registre Codage de la valeur Valeur Résultat S320 Hexadécimal 0x39 Voie A : • Activée • Compteur autre que gaz • Entrée fraude activée Voie B : •...

  • Page 24: Détection De Fuite

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 2.2.6 Détection de fuite Le produit permet la détection de fuite sur chaque entrée de comptage selon le schéma suivant : Produit en veille Période Impulsion Période de calcul débit détectée et...

  • Page 25: Mode Test

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Exemple : Registre Codage de la valeur Valeur Résultat S320 Hexadécimal 0x39 Voie A : • Activée • Compteur autre que gaz • Entrée fraude activée Voie B : •...

  • Page 26: Fonctionnement Des Leds

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 2.3. Fonctionnement des LEDs Mode Etat Led Rouge Etat Led Verte Émission de trame (mode TEST seulement) Allumé pendant l’émission Réception de trame (mode TEST seulement) Allumé pendant la réception d’une trame de...

  • Page 27: Configuration Du Produit

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 3. CONFIGURATION DU PRODUIT La configuration du produit au travers du port micro-USB peut désormais se faire de deux manières : via l’IoT Configurator (application à l’interface conviviale) soit par envoi de commandes AT. Pour ouvrir le boitier du produit se reporter au paragraphe 5.1.

  • Page 28: Mode Commande

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 3.2.2 Mode commande Utiliser un terminal port COM pour communiquer avec le produit. Nous utilisons le soft terminal port COM HERCULES disponible en téléchargement gratuit à l’adresse suivante : http://www.hw-group.com/products/hercules/index_en.html...
  • Page 29 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Tableau des commandes AT : Commande Description Exemple de réponse Entrée en mode commande «CM»<cr><lf> ATPIN <PIN> Donne accès aux commandes AT si le registre S304 est différent de 0 AT/V Affiche la version du firmware de l’application et la...

  • Page 30: Description Des Registres

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 3.3. Description des registres A la mise sous tension le produit fonctionne selon la dernière configuration sauvegardée (configuration usine si c’est la première mise sous tension, ou si cette configuration n’a pas été changée).
  • Page 31 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 S320 Configuration des entrées Hexadéci- Défaut : 0x11 (voies A et B) Pour la voie A : • Bit 0 : Activation voie A • Valeur 0 : voie désactivée •...
  • Page 32 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 S323 Valeur courante du compteur Décimal Défaut : 0 voie A Min/max : 0 à (232-1) Unité : nombre d’impulsions En mode commande, il est possible de venir écrire une nouvelle valeur dans ce registre (par exemple une valeur d’initialisation,...

  • Page 33: Registres Réseau

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 S333 Seuil de détection fraude Décimal Défaut : 3 voie A Min/Max : 1 à 255 Unité : Aucune Nombre de scrutations positives de la fraude voie A avant déclenchement de l’alarme fraude...

  • Page 34: Description Des Trames

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 4. DESCRIPTION DES TRAMES 4.1. Trames montantes (uplink) Les trames montantes du produit vers le réseau (uplink) ont une taille variable selon les informations transmises. 4.1.1 Octets fixes Les deux premiers octets de la trame sont systématiquement dédiés pour indiquer le code de la trame et le statut comme présenté ci-dessous :...

  • Page 35: Trames D'information Sur La Configuration Du Produit

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 4.1.2 Trames d’information sur la configuration du produit Suite à la réception d’une trame descendante (downlink) avec le code 0x01 ou lors du passage en mode exploitation (sortie du mode PARC ou COMMANDE), les trois trames suivantes (0x10, 0x11 et 0x12) représentant la configuration applicative du produit sont transmises :...

  • Page 36: Trame D'information Sur La Configuration Du Réseau

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 2 à 3 4 à 5 Code Status PAYLOAD 0x12 Cf Status S330 S331 0x12 0xA3 0x0003 0x0005 Description de la trame : • Octets 2 à 3 : registre 330, nombre de périodes quotidiennes en dessous du seuil de fuite (voie A) •...

  • Page 37: Trame De Réponse À Une Demande De Valeur De Registre(S)

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Dans l’exemple en gris cela donne : • Octet 2 : Alarmes = 0x19 soit (00011001) en binaire ce qu’y donne : • Bit 0 = 1 – Sur-débit sur la voie A •...

  • Page 38: Trame D'alarme

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Dans l’exemple en gris cela donne : • Octets 2 à 5 : compteur voie A = 0x00015C4F soit 89 167 impulsions • Octets 6 à 9 : compteur voie B = 0x0000F74A soit 63 306 impulsions 4.1.7 Trame d’alarme...
  • Page 39 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 • Octets 9 à 10 : Delta B1 : Variation de l’index de la voie B pendant l’intervalle s’étendant de 20 à 30 minutes après l’envoi de la trame précédente.

  • Page 40: Trame De Données Périodique Avec Historique Sur 24 Heures

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 4.1.9 Trame de données périodique avec historique sur 24 heures Treize trames (0x48) sont émises toutes les 24 heures si la fonctionnalité est activée via le registre S321. Trame 1/13 : 3 à...
  • Page 41 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Dans l’exemple en gris cela donne : • Octet 2 Index trame : Index de cette trame dans une séquence multi-message = 2 (3ème trame) • Octets 3 à 4 : Delta A2 : Variation de l’index de la voie A = 0x0100 soit 256 impulsions de plus dans les 3 heures qui ont suivi •...

  • Page 42: Synthèse Des Conditions D'envoi Des Trames Montantes

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 3 à 4 5 à 6 7 à 8 9 à 10 Code Status PAYLOAD 0x48 Cf Status Index trame Delta A20 Delta B20 Delta A21 Delta B21 0x48...

  • Page 43: Trames Descendantes (Downlink)

    (RX window) pendant maximum 30 secondes, conformément au schéma ci-dessous : La configuration de la politique d’envoi de demande d’acquittement dans le produit adeunis® diffère selon que le produit est en mode pério- dique ou événementiel : •...

  • Page 44: Trame De Demande De La Configuration Du Réseau

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 4.2.2 Trame de demande de la configuration du réseau Cette trame permet de faire savoir au produit via le réseau qu’il doit émettre de nouveau la trame montante de configuration du réseau (0x20).

  • Page 45: Trame De Mise À Jour De La Valeur De Registres Spécifiques

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Description de la trame : • Octets 1 à N : CONF IDX (8bits): indice du registre à envoyer. Le registre correspondant est 300 + valeur de CONF IDX.

  • Page 46: Préparation

    Avant de connecter les brins du câble de votre capteur aux borniers à vis du produit, vous devez insérer l’écrou du presse étoupe et le joint adapté à votre configuration. Trois types de joints sont fournis avec le sigfox RC1 Pulse : pour un câble diamètre 5 mm, pour un câble de diamètre 3 mm, pour deux câbles de diamètres 2.2 mm.

  • Page 47: Montage Des Compteurs Sur Les Borniers À Vis

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 5.3. Montage des compteurs sur les borniers à vis Une fois l’écrou et le joint de presse étoupe installés, les brins du câble du compteur peuvent être connectés aux borniers à vis du produit.
  • Page 48 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Câblage pour compteurs 3 fils GND / Marron Masse / GND IMPULSION_1 / BF IMPULSION_1 / Blanc FRAUDE FRAUDE_1 / Vert Dans cette configuration, il est préférable d’activer l’entrée fraude de la voie A (registre 320 bit 3 = 1) et de désactiver la voie B (registre 320 bit 4=0) qui ne sert pas.

  • Page 49: Fermeture Du Boîtier

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 5.4. Fermeture du boîtier Une fois les étapes précédentes effectuées, vous pouvez fermer le boiter du produit. Procédure : Assurez-vous que le joint d’étanchéité est bien en place sur la semelle Clipser la carte électronique sur la semelle du boîtier.

  • Page 50: Installation Et Utilisation

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 6. INSTALLATION ET UTILISATION 5.6. Positionnement correct des émetteurs Deux règles sont primordiales pour une optimisation des portées radio. • La première consiste à positionner votre produit le plus haut possible.

  • Page 51: Partie Dégagée

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Pour retirer celui-ci, tirer vers le bas sur le levier jusqu’à ce que les Ergots ergots de blocage soient face à une partie dégagée et retirer le levier Partie dégagée 5.7.2 Fixation par vis...

  • Page 52: Fixation Rail-Din

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 5.7.3 Fixation Rail-DIN Ce système, intégré au boîtier, permet de fixer le produit sur un rail standard de 35mm • Pour installer le boîtier, placer les inserts supérieurs sur le rail et abaisser le produit pour le clipser •...

  • Page 53: English

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 ENGLISH Page of 104...

  • Page 54: Products And Regulatory Information

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 PRODUCTS AND REGULATORY INFORMATION Document Information Title sigfox RC1 Pulse - User Guide Sub-title Document type User Guide Version 2.0.2 This document applies to the following products : Référence Version firmware Version RTU : V01.01.01...
  • Page 55 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...
  • Page 56 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...
  • Page 57 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...
  • Page 58 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...
  • Page 59 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...
  • Page 60 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...

  • Page 61: Product Presentation

    Description • sigfox RC1 Pulse is a ready to use radio transmitter that can be used to transform any type of meter into a wireless meter (smart meter). • This product meets the needs of users who require to remotely monitor the consumption of different fluids (water, gas, electricity, heat ...) or any other phenomenon with an impulse interface (rain gauge, odometer...).

  • Page 62: Dimensions

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 1.2. Dimensions Values in millimeters 1.3. Electronic card Internal antenna RF module Internal battery sigfox protocol USB port for product configuration Screw terminals for connecting meters Page of 104...

  • Page 63: Technical Specifications

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 1.4. Technical Specifications 1.4.1 General characteristics Settings Value Supply voltage Nominal 3.6V Power supply Battery Li-SOCl2 Maximum Power 90mA Working temperature -20°C / +40°C Dimensions 105 x 50 x 27mm...

  • Page 64: Physical Interface Characteristics

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 1.4.4 Physical interface characteristics 1.4.4.01 INPUT Circuit The schematic diagram is the following: Absolute maximum ratings Unit Minimum input voltage - 0.7 Maximum input voltage Electrical characteristics (Typ.) Unit...

  • Page 65: Product Operation

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 2. PRODUCT OPERATION 2.1. Global Operation Important: adeunis® use the most significant byte first format. The product has several operating modes: PARK MODE Presence of a magnet Command sending by on the product >6s...

  • Page 66: Repli Mode

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 2.1.4 REPLI mode The product enters this very low consumption mode following the detection of a level of battery that is too low. In this mode the product wakes up every 5 seconds to make the red LED flash twice.

  • Page 67: Periodic Transmission With History

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 2.2.2 Periodic transmission with history The product allows the accumulation of several successive meter values before the periodic transmission of the set of values according to the following scheme:...

  • Page 68: Flow Threshold Alarm Transmission

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 2.2.3 Flow threshold alarm transmission The product allows the detection of the exceeding of a flow threshold for each counting entry according to the following scheme: Product in standby...

  • Page 69: Tamper Detection

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 The settings associated with this mode of operation are: • Enabling and Configuring inputs (register 320) • History configuration (register S321) • Anti-bounce timer period (register S322) • Flow calculation period (register S325) •...

  • Page 70: Transmitting A Daily Frame

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Register Value encoding Value Result S320 Hexadecimal 0x39 Channel A : • Activated • Meter other than gas • Tamper input activated Channel B : • Activated • Gas meter •...

  • Page 71: Leaks Detection

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 2.2.6 Leaks detection Product in standby Flow calcu- Pulse detec- Period of lation period ted and 24h reached reached ? validated   ? Counting Value Calculation of flow pulse...

  • Page 72: Test Mode

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Example : Register Value encoding Value Result S320 Hexadecimal 0x39 Channel A : • Activated • Meter other than gas • Tamper input activated Channel B : • Activated •...

  • Page 73: Operation Of The Leds

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 2.3. Operation of the LEDs Mode LED red state LED green state Transmission of frame (TEST mode only) ON during the transmission cycle Reception of frame (TEST mode only)

  • Page 74: Device Configuration

    3.1. Iot Configurator The IoT Configurator is a adeunis® application developed to facilitate the device configuration using a user-friendly interface. The IoT Configurator can be used on a smartphone or a tablet using Android or on a computer using Windows.

  • Page 75: Command Mode

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 3.2.2 Command mode Use a COM port terminal in order to communicate with the device. We use the HERCULES COM port soft terminal available to download for free by clicking on the following link: https://www.hw-group.com/products/hercules/index_en.html...
  • Page 76 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Table of AT commands: Command Description Reply example Input request in command mode CONNECTING... <cr><lf> CM<cr><lf> ATPIN <PIN> Gives access to AT commands if register S304 is different of 0...

  • Page 77: Description Of The Registers

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 3.4. Description of the registers On switching on the product works according to the last saved configuration (Factory Configuration if it is the first start, or if this configuration has not been changed).
  • Page 78 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 S320 Configuration of the internal Hexadecimal Default value: 0x11 sensor (A et B) For channel A : • Bit 0 : channel A activation • Value 0: channel deactivated •...
  • Page 79 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 S323 Current value of meter - Decimal Default value: 0 channel A Min/max : 0 to (2 32-1 Unit : number of pulses In COMMAND mode, it is possible to write a new value in this register (for example an initialization value, an adjustment value ...).

  • Page 80: Network Registers

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 3.4.2 Network registers These registers must be handled with caution because they could cause problems of communication or of non-compliance with the legislation in force. Register Description Coding Details...

  • Page 81: Description Of The Frames

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 4. DESCRIPTION OF THE FRAMES 4.1. Uplink frame The uplink frames of the product to the network have a different size depending of the transmitted data. 4.1.1 Fixed bytes...

  • Page 82: Frames Of Information On The Product Configuration

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 4.1.2 Frames of information on the product configuration Following reception of a downlink frame with the code 0x01 or on switching to the operating mode (from the Park or Command Mode), the...

  • Page 83: Frame Of Information On The Network Configuration

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Description of the frame: • Bytes 2 and 3 : register 330, number of daily periods under leak threshold (channel A) • Bytes 4 and 5 : register 331, number of daily periods under leak threshold (channel B) In the example in grey this gives: •...

  • Page 84: Reply Frame To A Register Value Request In A Downlink Frame

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 In the example in grey this gives: • Byte 2 : Alarms = 0x19 so (00011001) binary which gives: • Bit 0 = 1 – Exceeding flow on channel A •...

  • Page 85: Alarm Frame

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 4.1.7 Alarm frame This frame (0x47) is sent if the measured flow of one of the channels exceeds the configured threshold for this channel (registers S326 and S327). 2 to 3...
  • Page 86 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 In the example in grey this gives: • Byte 2: frame index: index of this frame in a multi-message sequence (always null in this configuration) = 1 (second frame) •...

  • Page 87: Periodic Frame With 24 Hours-History

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 • Bytes 5 to 6 : Delta B4 : index variation of channel B during the time interval between 50 to 60 minutes after transmitting the previous frame = 0x003B so 59 additional pulses 4.1.9 Periodic frame with 24 hours-history...
  • Page 88 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Description of the frame : • Byte 2: frame index: index of this frame in a multi-message sequence • Bytes 3 to 4 : Delta A2 : index variation of channel A during the time interval between 3 to 4 hours after transmitting the previous frame.

  • Page 89: Summary Of The Conditions Of The Transmission Of The Uplink Frames

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 3 to 4 5 to 6 7 to 8 9 to 10 Code Status PAYLOAD 0x48 Cf Status Frame index Delta A18 Delta B18 Delta A19 Delta B19 0x48...

  • Page 90: Downlink Frames

    (RX window) for a maximum of 30 seconds, in accordance with the diagram below: The configuration of the sending policy of the acknowledgment request in the adeunis® product differs according to whether the product is in periodic or event mode: •...

  • Page 91: Network Configuration Request Frame

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 4.2.2 Network configuration request frame This frame allows to inform the product via the network that it must resend the network configuration uplink frame (0x20). Code PAYLOAD 0x02 4.2.3 Frame for adding an offset to pulse counters These frames (0x03 and 0x04) allows to add an offset to the counter value on each channel.

  • Page 92: Frame For Updating The Value Of Specific Registers

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 … Code PAYLOAD 0x31 Status VALUE1 VALUE1 VALUE2 VALUE3 VALUE3 In this example: CONF ID1 is a 2-byte register, CONF ID2 a 1-byte register and CONF ID3 a 2-byte register.

  • Page 93: Preparation

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 5. PREPARATION 5.1. Dismantling the case The product is supplied disassembled such that the lower electronic part can be accessed. This part is where the meter or meters are connected to the screw terminals and where the configuration switches can be accessed.

  • Page 94: Mounting The Counters On The Screw Terminals

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 5.3. Mounting the counters on the screw terminals Once the nut and packing seal are installed, the strands of the meter cable can be connected to the screw terminals of the product.
  • Page 95 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Meter with 3-wire output GND / Brown GROUND / GND IMPULSE_1 / BF IMPULSE_1 / White TAMPER TAMPER_1 / Green In this configuration, it is preferred to activate input TAMPER of A-channel (register 320 bit 3 = 1) and deactivate B-channel (register 320 bit 4=0) which is not no used.

  • Page 96: Closing The Casing

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 5.4. Closing the casing Once previous stages have been carried out, you can close the casing of the sigfox RC1 Pulse Procedure: Make sure that the seal is properly positioned on the base Clip the electronic board onto the casing’s base.

  • Page 97: Installation And Use

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 6. INSTALLATION AND USE 6.1. Correct positioning of the product There are two key rules for optimizing radio ranges. • The first one consists of positioning your product as high as possible.

  • Page 98: Fixing With Screws

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 To optimize fastening onto a tube or mast, we recommend you Pins remove the Rail-DIN locking/unlocking lever. To remove it, pull the lever down until the locking pins are opposite...

  • Page 99: Din-Rail Fixing

    RC1 Pulse - Guide utilisateur / User guide version V2.0.2 6.2.3 DIN-Rail fixing This system, integrated into the casing, enables the product unit to be fastened onto a standard 35 mm rail. • To fit the casing, place the upper inserts on the rail and lower the product to clip it into position.
  • Page 100 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 DEUTSCH Vorschriften Page of 104...
  • Page 101 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...
  • Page 102 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...
  • Page 103 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...
  • Page 104 RC1 Pulse - Guide utilisateur / User guide version V2.0.2 Page of 104...
