Portugués

6.2. Controlo e estrutura do menu

6.2.1. Comando

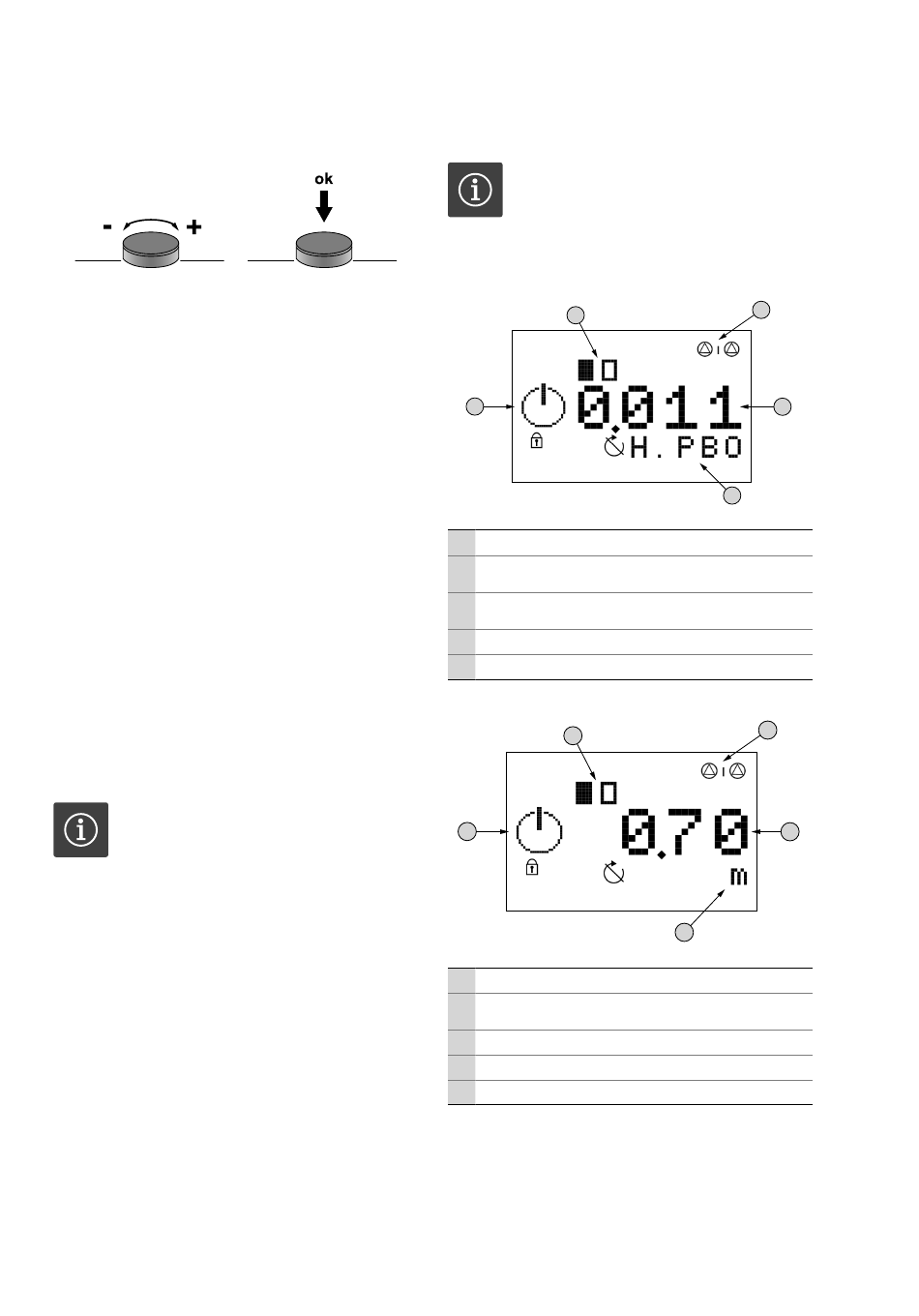

Fig. 6.: Operação
O comando do menu é efectuado através do
botão de operação:
• Rodar: Ajustar a selecção ou os valores
• Premir: Substituir nível de menu ou confi rmar
valor
6.2.2. Estrutura
O menu está dividido em duas áreas:
• Menu Easy
Para um arranque rápido com a utilização das
defi nições de fábrica, devem apenas ser regula-
dos os modos de funcionamento e os valores de
conexão e desconexão.
• Menu Expert
Para a indicação e regulação de todos os parâme-
tros.
Abrir menu
1. Premir o botão de operação durante 3 s.
2. Surge o ponto de menu 1.0.0.0
3. Rodar o botão de operação para a esquerda:
Menu easy
Rodar o botão de operação para a direita:
Menu expert
6.3. Primeira colocação em funcionamento
NOTA
Tenha também em atenção o manual de insta-
lação e funcionamento dos produtos disponi-
bilizados pelo cliente (interruptores de bóia,
sensores de nível, consumidores ligados), assim
como a documentação da instalação!
Antes da primeira colocação em funcionamento
devem ser verifi cados os seguintes pontos:
• Verifi cação da instalação.
• Todos os terminais de ligação têm de ser reaper-
tados!
• Protecção do motor correctamente ajustada.
• Os interruptores separados MANUAL-0-AU-
TO para cada bomba devem ser colocados em
"AUTO (A)". De fábrica, estes encontram-se em
"0 (OFF)".
Ligar
1. Rodar o interruptor principal para a posição de
ligação ("ON").
2. O visor acende-se e repete a informação actual.
Conforme os transmissor de sinais conectado, a
apresentação do visor é diferente:
136
ACCIONAMENTO E FUNCIONAMENTO
3. O símbolo "Modo de espera" é apresentado e o
aparelho de distribuição está operacional. Pode
agora ajustar os parâmetros de funcionamento
individuais.
NOTA
Caso o LED de avaria vermelho se acenda ou
pisque imediatamente após a ligação, tenha
atenção às indicações de código de avaria no
visor.
Fig. 7.: Representação do visor com interruptor de bóia
2
5
1 Comando com bomba de reserva
Estado actual da bomba: Número de bombas regista-
2
das/bomba on/bomba off
Estado de comutação dos interruptores de bóia indi-
3
viduais
4 Designação do interruptor de bóia
5 Área para indicação dos símbolos gráfi cos
Fig. 8.: Representação do visor com sensor de nível
2
5
1 Comando com bomba de reserva
Estado actual da bomba: Número de bombas regista-
2
das/bomba on/bomba off
3 Valor de enchimento actual
4 Unidade do valor actualmente indicado
5 Área para indicação dos símbolos gráfi cos
6.4. Ajuste dos parâmetros de funcionamento
O menu está dividido em sete áreas:
1. Parâmetros de regulação (modo de funcionamen-
to, retardamento de ligação/desconexão)
2. Parâmetros de comunicação (bus de campo)
1
3
4
1
3
4
