COMANDO E FUNZIONAMENTO

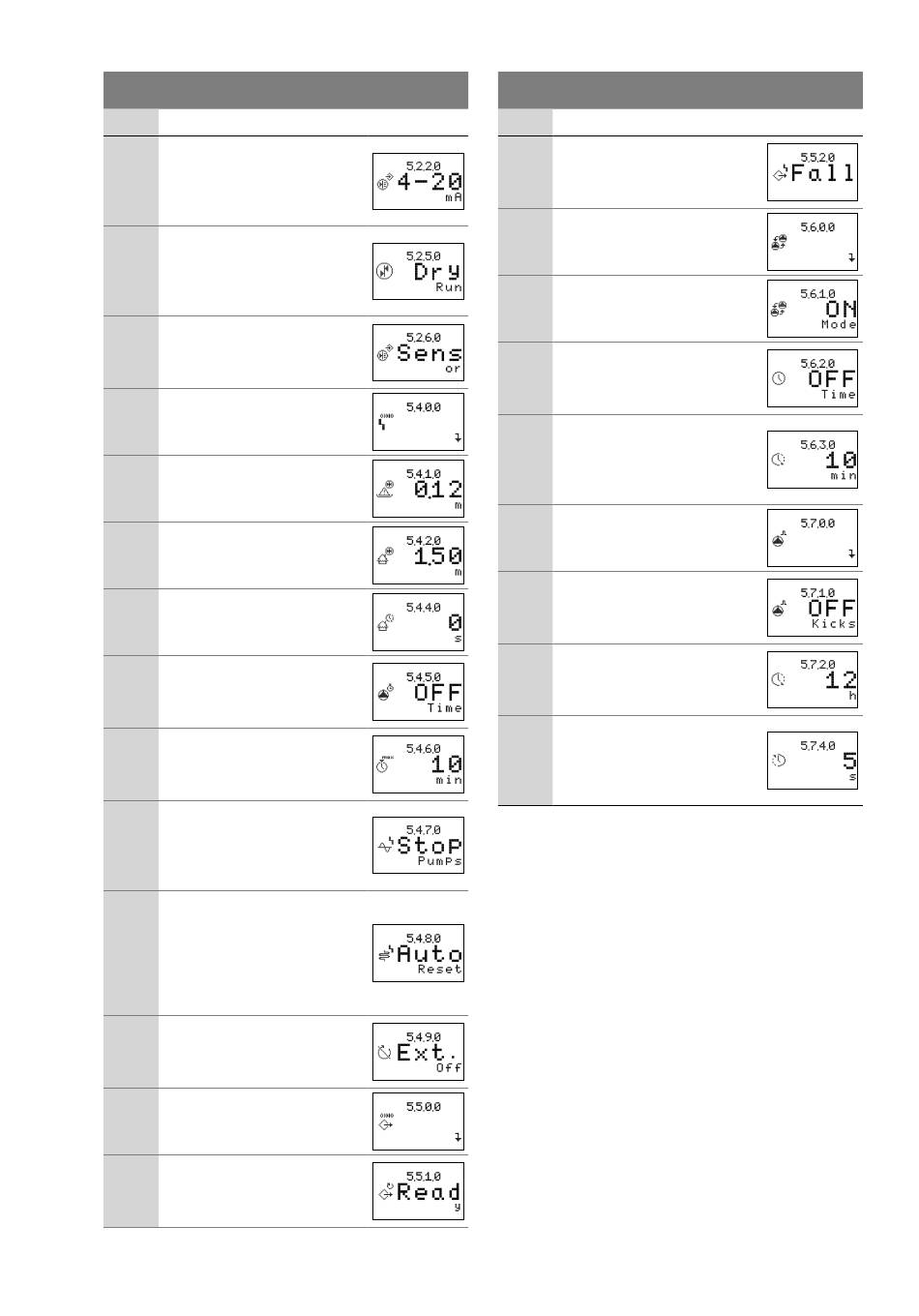

Menu 5: Impostazioni di base dell'apparecchio di coman-
do
Nr. Descrizione
Tipo di sensore
Valori: 0-10 V, 2-10 V, 0-20 mA,
5.2.2.0 4-20 mA
Impostazione di fabbrica:
4-20 mA
Priorità in caso di compresenza
dei segnali funzionamento a
5.2.5.0 secco e acqua alta**
Valori: Dry Run, High Water
Impostazione di fabbrica: Dry Run
Rilevamento del segnale per
controllo livello**
5.2.6.0
Valori: Floater, Sensor
Impostazione di fabbrica: Sensore
5.4.0.0 Valori limite
Livello funzionamento a secco
5.4.1.0 Range di valori*: 0,01 ... 12,39
Impostazione di fabbrica: 0,12
Livello allarme acqua alta
5.4.2.0 Range di valori*: 0,12 ... 12,50
Impostazione di fabbrica: 1,50
Ritardo allarme acqua alta
5.4.4.0 Range di valori: 0 ... 30
Impostazione di fabbrica: 0
Controllo della durata di funzio-
namento delle singole pompe
5.4.5.0
Valori: ON, OFF
Impostazione di fabbrica: OFF
Max. durata di funzionamento
delle singole pompe
5.4.6.0
Range di valori: 0 ... 60
Impostazione di fabbrica: 10
Comportamento in caso di errori
nell'alimentazione di rete**
5.4.7.0 Valori: OFF, Message, Stop Pumps
Impostazione di fabbrica: Stop
Pumps
Comportamento in caso di
intervento del controllo avvolgi-
menti motore e del controllo di
5.4.8.0 tenuta**
Valori: Auto Reset, Manu Reset
Impostazione di fabbrica: Auto
Reset
Comportamento con contatto
"Ext. OFF" aperto**
5.4.9.0
Valori: Ext.Off, Alarm
Impostazione di fabbrica: Ext.Off
Impostazione per le uscite se-
5.5.0.0
gnalazioni
Funzione segnalazione cumulati-
va di funzionamento (SBM)**
5.5.1.0
Valori: Ready, Run
Impostazione di fabbrica: Run
Istruzioni di montaggio, uso e manutenzione Wilo-Control SC-L
Menu 5: Impostazioni di base dell'apparecchio di coman-
do
Indicazione Nr.
5.5.2.0
5.6.0.0 Scambio pompa**
5.6.1.0
5.6.2.0
5.6.3.0
5.7.0.0 Avvio pompa**
5.7.1.0
5.7.2.0
5.7.4.0
6.4.2. Spiegazione delle singole funzioni e imposta-
Descrizione
Funzione segnalazione cumulati-
va di blocco**
Valori: Fall, Raise
Impostazione di fabbrica: Raise
Scambio pompa generale
Valori: ON, OFF
Impostazione di fabbrica: ON
Scambio pompa dopo intervallo
di tempo
Valori: ON, OFF
Impostazione di fabbrica: OFF
Durata di funzionamento della
pompa base fi no allo scambio
pompa
Range di valori: 0 ... 60
Impostazione di fabbrica: 10
Accensione/spegnimento avvio
pompa
Valori: ON, OFF
Impostazione di fabbrica: OFF
Intervallo fra impulsi di avvio
pompa
Range di valori: 1 ... 336
Impostazione di fabbrica: 12
Durata del funzionamento della
pompa/delle pompe all'avvio
pompa
Range di valori: 1 ... 30
Impostazione di fabbrica: 5
* Il campo di valori dipende dal campo di misura
dei sensori!
** Vedi la descrizione della funzione seguente
zioni
Menu 5.1.3.0 / GSM
Questa voce di menu è attiva solo se il modulo
opzionale è stato integrato nell'apparecchio di
comando. Per ulteriori informazioni e per l'allesti-
mento successivo rivolgersi al Servizio Assistenza
Clienti Wilo.
Menu 5.2.5.0 / Priorità in caso di compresenza
dei segnali funzionamento a secco e acqua alta
A causa di un funzionamento errato dell'impianto
può verifi carsi la compresenza dei due segnali. In
tal caso è necessario stabilire la precedenza dei
segnali:
• "Dry Run": Protezione contro il funzionamento a
secco
• "High Water": Allarme di acqua alta
