LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0

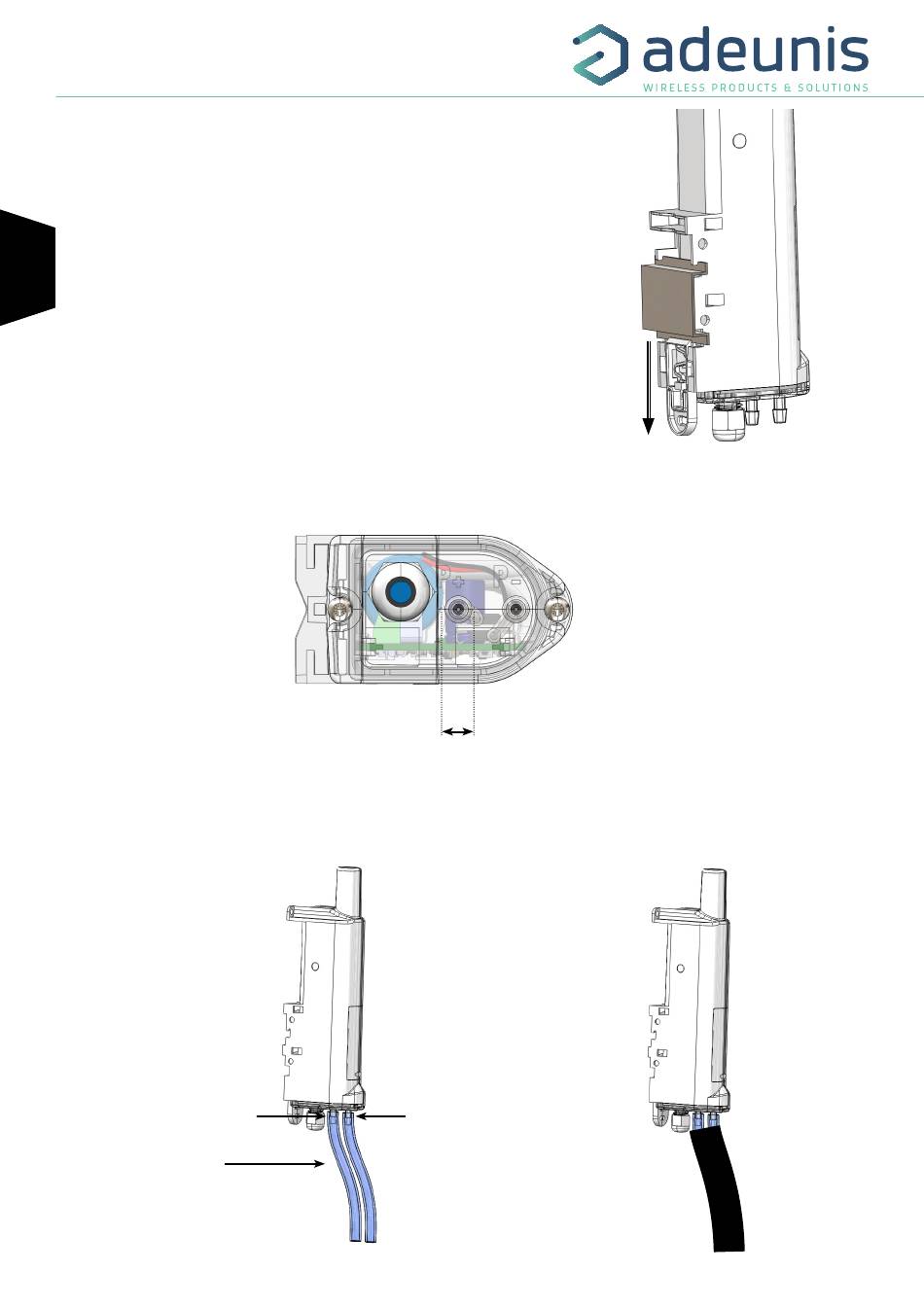

5.7.3 Fixation Rail-DIN
Ce système, intégré au boîtier, permet de fixer le produit sur un rail standard de 35mm
•
Pour installer le boîtier, placer les inserts supérieurs sur le rail et abaisser le produit pour
le clipser
•
Pour retirer le produit, tirer le levier de déverrouillage vers le bas et désengager le pro-
duit du rail.
FR
FR
5.8. Branchement des tubes externes
Afin d'assurer un fonctionnement optimum du produit il est nécessaire de brancher correctement celui-ci.
Les tubes externes ne sont pas fournis avec le produit. Ci-dessous les côtes
pour pouvoir choisir des tubes adaptés :
Afin d'assurer un branchement correct du produit il est nécessaire de relier
le tube se positionnant là où la pression est la plus forte sur le support P+
Tubes 5 mm de diamètre interne
(non fournis)
P+
P-
6 mm
(indiqué sur la semelle) et de relier le tube allant dans la
section avec la pression la plus basse sur le support P-.
Afin d'éviter une dégradation prématurée des tubes expo-
sés au soleil, Adeunis conseille fortement de recouvrir les
tubes d'une gaine anti-UV.
