Română
PRECAUŢIE
Atunci când tăiaţi o piesă cu înălţimea de 45 mm prin
teşire unghiulară la 45° pe stânga sau o piesă cu o
înălţime de 22 mm prin teşire unghiulară de 45° pe
dreapta, reglaţi poziţia limitei inferioare a capului motor
astfel încât distanţa dintre marginea inferioară a capului
motor şi piesa de prelucrat să fi e de 2 la 3 mm în poziţia
limitei inferioare (vezi secţiunea "11. Tăierea pieselor de
mari dimensiuni" la pagina 312).
15. Proceduri pentru tăiere combinată
Tăierea combinată se poate efectua prin respectarea
instrucţiunilor de la punctele 12 şi 13 de mai sus. Pentru
dimensiunile maxime de tăiere combinată consultaţi
tabelul „SPECIFICAŢII".
PRECAUŢIE
Fixaţi întotdeauna piesa de tăiat cu mâna dreaptă
sau stângă, tăiaţi-o împingând porţiunea rotundă a
ferăstrăului înapoi cu mâna stângă.
Este foarte periculos să rotiţi masa rotativă spre stânga
în timpul tăierii compuse, deoarece lama ferăstrăului
poate intra în contact cu mâna care fi xează piesa de
tăiat.
În cazul tăierii complexe (unghi + raportor) de partea
raportorului stâng, culisaţi consola articulată (B) în afară
și începeţi operaţia de tăiere.
În cazul tăierii complexe (unghi + raportor) de partea
raportorului drept, îndepărtaţi consola articulată (A) și
începeţi operaţia de tăiere.
16. Tăierea materialelor lungi
La tăierea materialelor lungi, folosiţi o platformă auxiliară
care să aibă aceeași înălţime cu cea a suportului și a
bazei echipamentului auxiliar special.
17. Procedee de decupare a scafelor
Fig. 28-a prezintă două tipuri de scafe obișnuite cu
unghiuri de (θ) 38° și 45°.
Pentru elementele tipice ale scafelor, a se vedea
Fig. 28-b.
Fig. 28 prezintă reglajele pentru unghiul de tăiere
înclinată și unghiul tăiere oblică care sunt ideale pentru
cele două tipuri de scafe.
NOTĂ
Pentru comoditate, sunt prevăzute poziţii ale opritorului
pentru reglarea unghiului de tăiere înclinată (31,6°
stânga și dreapta).
Pentru reglarea tăierii înclinate
Dacă placa turnantă a fost poziţionată în oricare dintre
unghiurile descrise, deplasaţi puţin mânerul lateral de
reglare a plăcii turnante spre dreapta și spre stânga
pentru a-i stabiliza poziţia și pentru a alinia corect scala
unghiului de înclinare și vârful indicatorului înainte de
începerea operaţiei.
Pentru reglarea tăierii oblice
Rotiţi maneta de prindere de pe secţiunea oblică spre
stânga și verifi caţi ca poziţia să fi e stabilă şi ca scala
unghiului de tăiere oblică și vârful indicator să fi e aliniate
corect. Apoi strângeţi maneta de prindere.
18. Procedurile de tăiere prin canelare
Şanţurile din piesa de tăiat pot fi tăiate prin reglarea
bolţului de reglare cu adâncime de 8 mm (Fig. 29).
Funcţie de Siguranţă
Protecţie Suprasarcină
Protecţie Temperatură

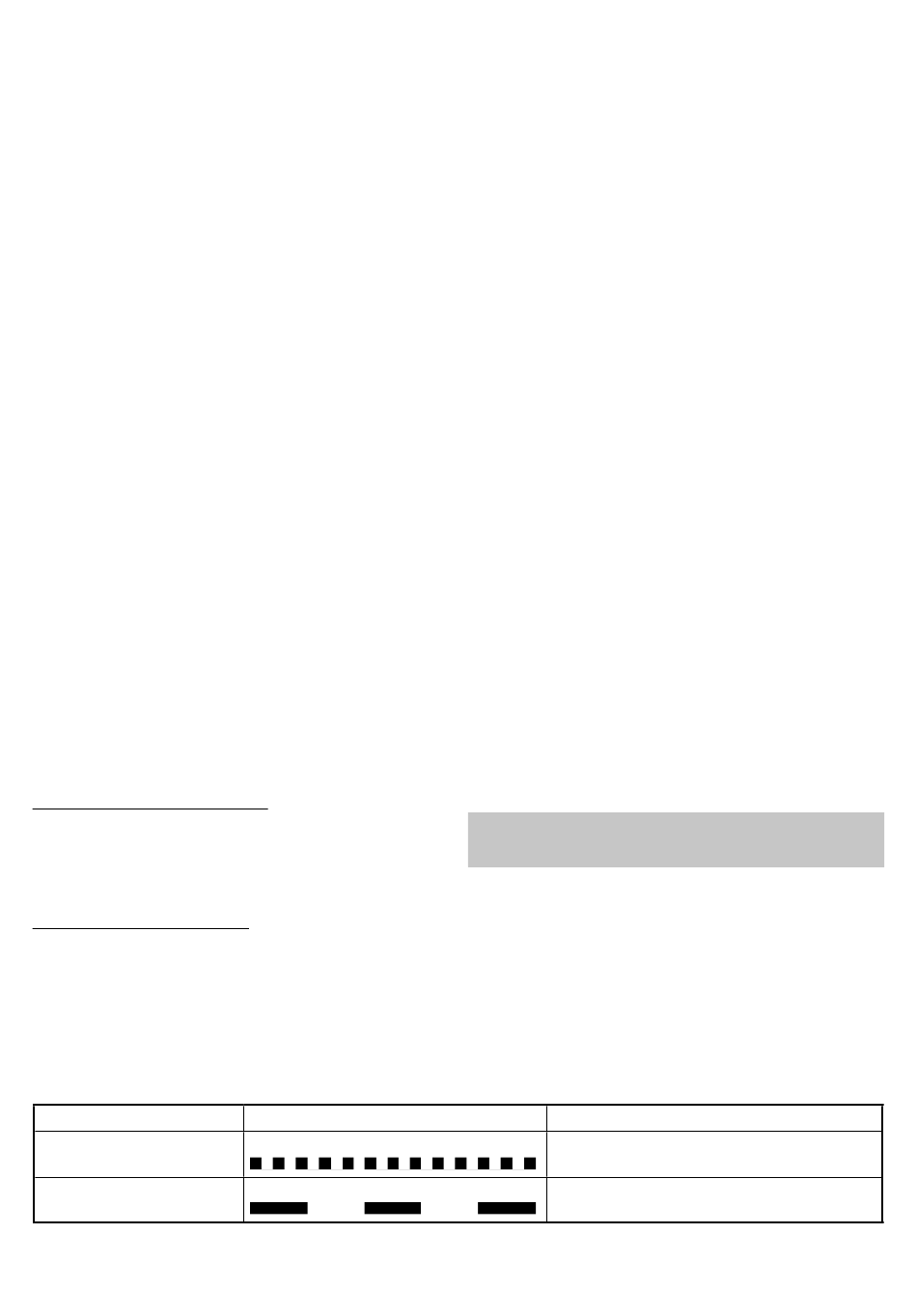

Tabelul 3
Afi șaj Bec LED
Aprins 0,1 secunde/stins 0,1 secunde
Aprins 0,5 secunde/stins 0,5 secunde
(1) Întoarceţi suportul de blocare în direcţia prezentată în
Fig. 29.
Coborâţi capul motor şi rotiţi bolţul de reglare cu
adâncime de 6 mm cu mâna. (Unde capul bolţului
de reglare cu adâncime de 6 mm intră în contact cu
balamaua.)
(2) Reglaţi adâncimea de tăiere dorită fi xând distanţa între
lama ferăstrăului şi suprafaţa bazei (Fig. 29).
NOTĂ
Când tăiaţi un singur şanţ la oricare dintre capetele
piesei, scoateţi porţiunea de care nu aveţi nevoie cu o
daltă.
19. Utilizarea sacului de praf (Accesoriu standard)
(Fig. 30)
(1) Conectaţi sacul de praf cu conducta sculei electrice.
(2) Când sacul de praf s-a umplut de rumeguș, praful va fi
sufl at afară din sacul de praf când lama ferăstrăului se
va roti.
Verifi caţi periodic sacul de praf și goliţi-l înainte de a se
umple.
(3) În timpul tăierii la raportor și al celei complexe, atașaţi
sacul de praf în unghiul drept faţă de suprafaţa bazei.
20. Conectarea extractorului de praf (Comercializat
separat) (Fig. 31)
Nu inhalaţi prafurile dăunătoare generate în operaţiile de
tăiere.
Praful poate pune în pericol sănătatea dumneavoastră şi
a oamenilor din jur.
Utilizarea unui extractor de praf poate reduce pericolele
legate de praf.
Prin conectarea cu extractorul de praf prin adaptor,
racord și adaptor colectare praf, cea mai mare parte a
prafului poate fi colectată.
Conectaţi extractorul de praf cu adaptorul.
(1) Conectaţi în ordinea furtunului (id 38 mm × 3 m lungime)
și a adaptorului (Accesoriu standard al extractorului de
praf), a racordului (Accesoriu opţional) și a adaptorului
colectare praf (Accesoriu opţional) cu conducta sculei
electrice.
Conectarea este efectuată prin apăsare în direcţia
săgeţii. (Fig. 31)
Adaptorul colectare praf (Accesoriu opţional) este fi xat la
conductă printr-un colier de furtun. (Accesoriu opţional)
21. Utilizarea becului LED (Fig. 32)
SEMNALE DE AVERTIZARE ALE
BECULUI LED
Acest produs este prevăzut cu funcţii care sunt desemnate
să protejeze instrumentul însuși precum și acumulatorul. În
timp ce este tras comutatorul, dacă sunt declanșate oricare
dintre funcţiile de siguranţă în timpul operării, becul LED
va clipi după cum este descris în Tabelul 3. Când sunt
declanșate oricare dintre funcţiile de siguranţă, îndepărtaţi
imediat degetul de pe comutator și urmaţi instrucţiunile
descrise în acţiunile de corectare.
Eliminaţi cauza supraîncărcării.
Permiteţi instrumentului și acumulatorului să
se răcească bine.
314
Acţiune de Corectare
