1
2
5

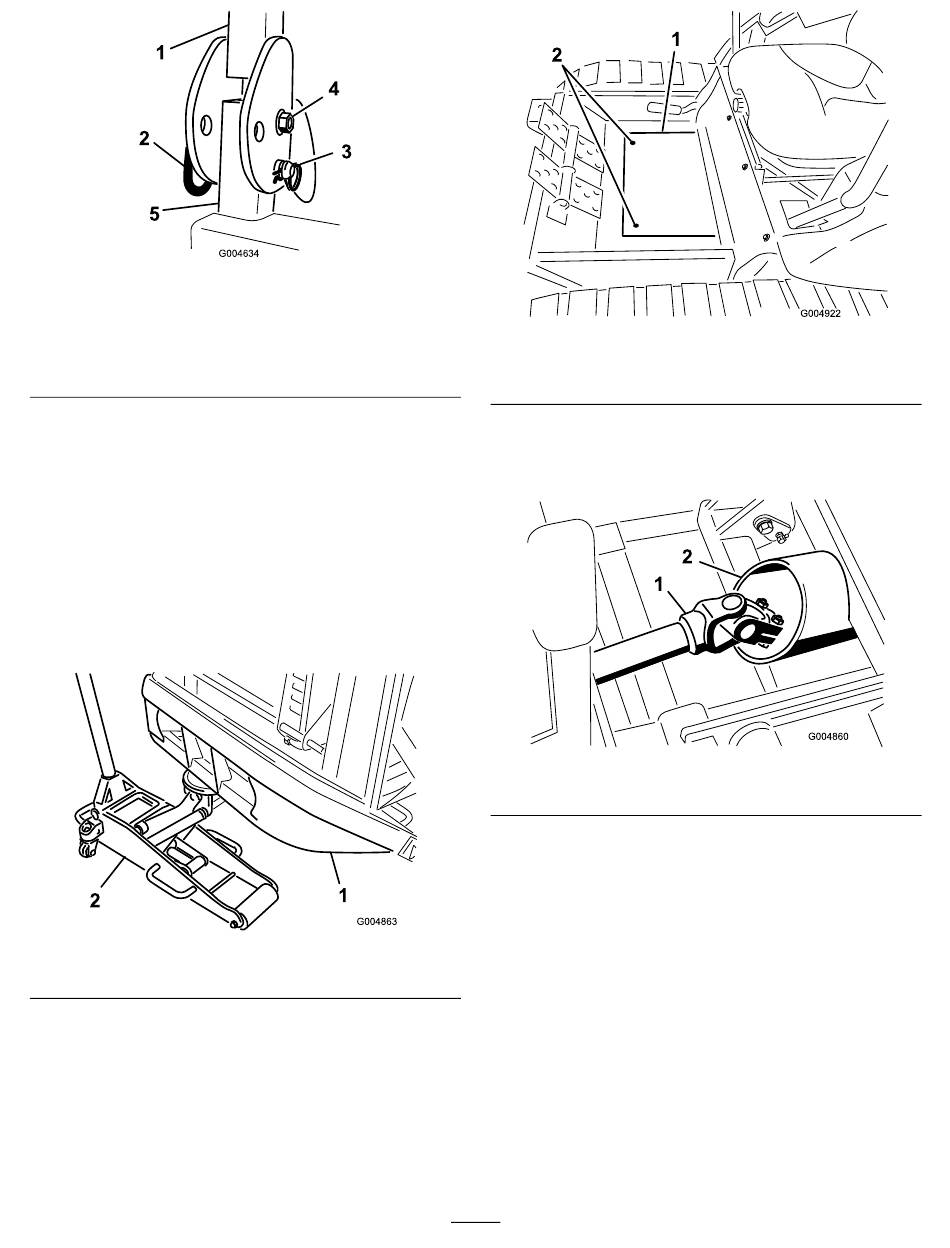

Figure 13
1. Arceau de sécurité
(ROPS)
2. Goupille
3. Goupille fendue
12. Démarrez la machine, relevez et abaissez le tablier.
Vérifiez qu'il n'y a pas de fuites et que les flexibles ne
frottent pas contre le châssis.
Montage du kit Polar Trac
1. Sortez le groupe de déplacement de la palette
d'expédition.
2. Placez une chandelle sous chaque moteur de roue
et un cric sous le pare-chocs arrière (Figure 14), ou
utilisez un palan aérien.
Figure 14
1. Pare-chocs arrière
3. Retirez les deux vis qui fixent la plaque couvercle de
plancher au plancher et déposez la plaque (Figure 15).
4
3
G004634
4. Boulon et écrou
5. Montant d'arceau de
sécurité
2. Cric
1. Plaque couvercle de
plancher
4. Roulez le châssis d'hiver en position avec précaution
tout en passant l'arbre d'entraînement par le tube du
châssis (Figure 16).
1. Arbre de transmission
Remarque: Si l'arrière de la cabine n'est pas
assez haut pour passer au-dessus des poignées de
commande, serrez uniformément les boulons de
levage de chaque côté du tube de levage de la cabine
pour élever l'arrière de la cabine (Figure 17).
14
Figure 15
2. Vis de montage
Figure 16
2. Tube du châssis
