Utilisation de la fonction de zoom horizontal
Si vous souhaitez observer de près un endroit particulier du signal
acquis, utilisez la fonction de zoom horizontal. Pour voir de plus
près l'endroit où le contact du relais commence à s'ouvrir, procédez
comme suit :
1. Appuyez sur le bouton de zoom
2. Utilisez la POSITION horizontale pour placer le point
d'expansion à proximité de l'endroit où le contact du relais
commence à s'ouvrir.
3. Ajustez le réglage ECHELLE horizontale pour agrandir le signal
autour du point d'expansion.

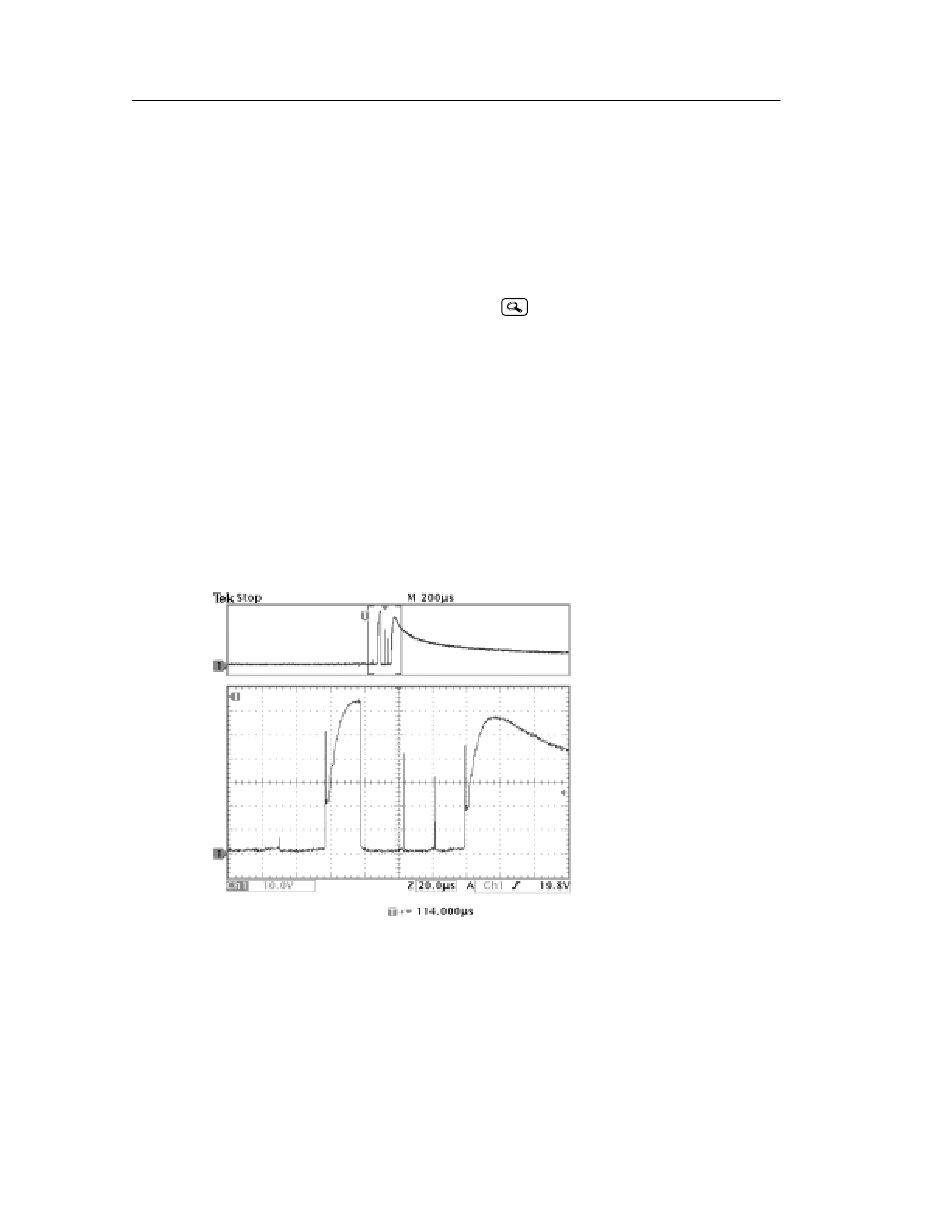

La forme irrégulière du signal et la charge inductive dans le circuit
suggèrent la formation d'un arc dans le contact du relais à son
ouverture.
La fonction de zoom fonctionne tout aussi bien quand l'acquisition
est en cours ou à l'arrêt. La position horizontale et les changements
d'échelle affectent uniquement l'affichage, pas l'acquisition
suivante.
