Exemples d'application

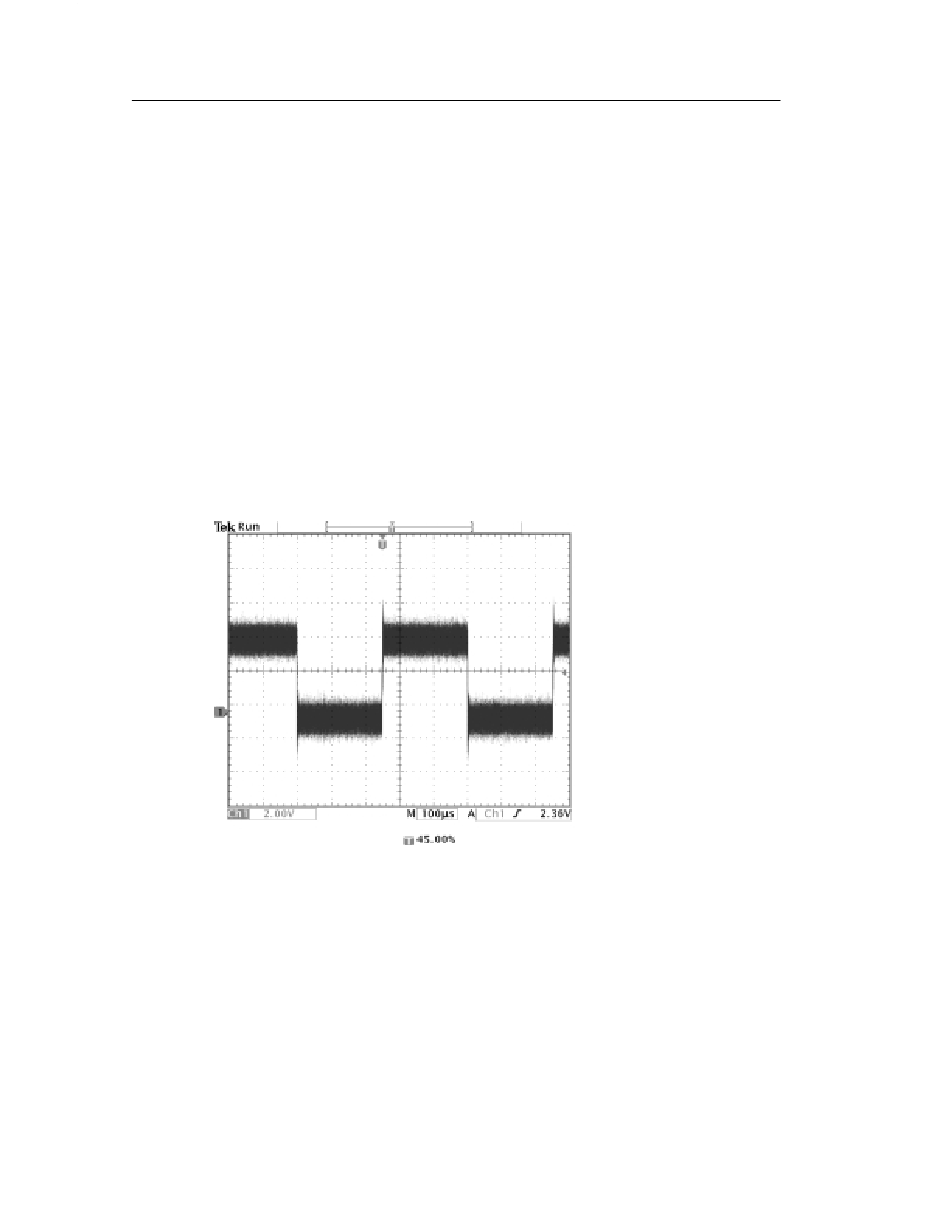

Examen d'un signal bruyant
Le signal paraît bruyant et vous suspectez que ce bruit est à l'origine
de problèmes dans votre circuit. Procédez comme suit pour mieux
analyser le bruit :
1. Appuyez sur le bouton MENU Acquisition.
2. Sélectionnez le mode d'acquisition Détect. crête.
3. Réglez la commande INTENSITE SIGNAL sur une valeur
supérieure pour faciliter la visualisation du bruit.
La détection de crête met en valeur les parasites et les pointes
d'impulsion du bruit dans le signal à une largeur pouvant être réduite
à 1 ns, même quand la base de temps est réglée sur une valeur faible.
Reportez-vous à la page 3–8 où figurent des informations
supplémentaires sur la détection de crête et les autres modes
d'acquisition.
