5. L'icône d'enregistrement du signal affiche la position du
déclenchement par rapport à l'enregistrement du signal. La ligne
couleur correspond à la couleur du signal sélectionné.
6. L'affichage de l'état du déclenchement montre l'état du
déclenchement.
7. L'icône de niveau de déclenchement affiche le niveau de
déclenchement sur le signal. La couleur de l'icône correspond à
celle de la voie de la source du déclenchement.
8. L'affichage des curseurs et des mesures montre les résultats et les
messages.
9. L'affichage de déclenchement montre les sources, les pentes, les
niveaux et la position de déclenchement.
10. L'affichage montre le réglage du retard ou l'emplacement de
déclenchement au sein de l'enregistrement.
11. L'affichage horizontal montre la valeur temps/division principale
ou de zoom.
12. Les affichages de signaux auxiliaires montrent les facteurs
d'échelle verticale et horizontale des signaux mathématiques ou
de référence.
13. Les affichages de voie montrent le facteur d'échelle de la voie, le
couplage, la résistance d'entrée, la limite de bande passante et
l'état d'inversion.

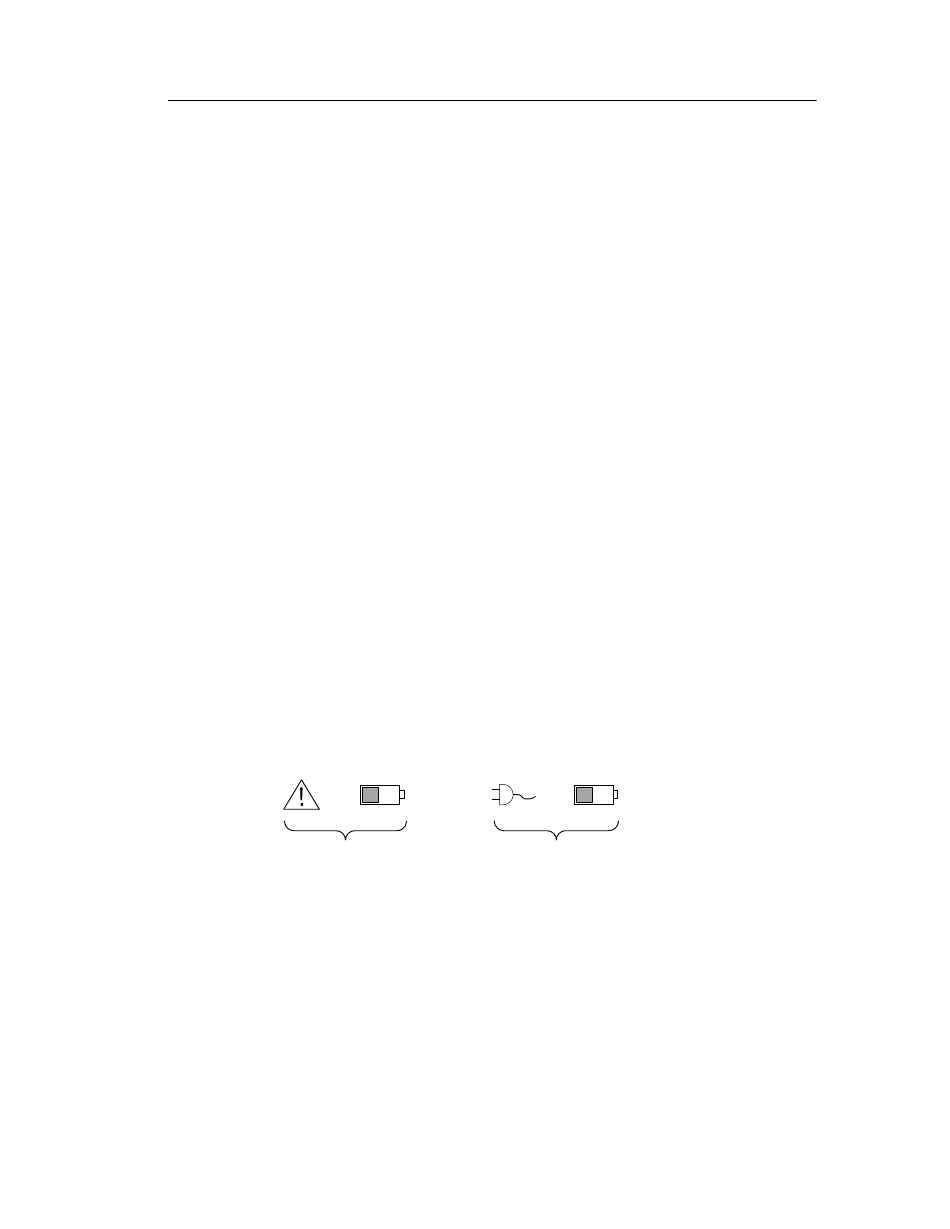

14
14. L'icône triangle accompagnée de l'icône batterie indique qu'une
batterie est en place et que l'alimentation sur batterie est active.
L'icône représentant la batterie indique le niveau approximatif de
sa charge. Voir page 1–11 où figurent d'importantes informations
de sécurité.
15. L'affichage de l'icône de prise électrique et de l'icône de batterie
indique que la batterie est en place mais que l'appareil fonctionne
sur secteur. La batterie peut être en cours de chargement. L'icône
de batterie indique son niveau approximatif de charge.
