Réglages horizontaux
Les réglages horizontaux permettent d'ajuster la base de temps et
l'emplacement du déclenchement, ainsi que d'examiner de plus près
les détails du signal.
Réglage de position horizontale
Quand le retard est désactivé, le réglage de POSITION horizontale
déplace le point de déclenchement dans les limites des signaux
acquis. Vous pouvez sélectionner pré-déclenchement complet,
post-déclenchement complet ou tout point intermédiaire.
Utilisez un réglage de pré-déclenchement (position de
déclenchement près de 100 % de l'enregistrement) pour acquérir des
signaux amenant jusqu'à un événement de déclenchement. Par
exemple, si vous pouvez effectuer un déclenchement sur une
condition d'erreur, les signaux amenant jusqu'à la condition d'erreur
peuvent indiquer l'origine de l'erreur.
Utilisez un réglage de post-déclenchement (position de
déclenchement près de 0 % de l'enregistrement) quand vous
souhaitez acquérir les signaux à la suite d'un événement de
déclenchement. Utilisez un réglage de milieu d'écran quand vous
voulez obtenir des informations précédant l'événement de
déclenchement et faisant suite à celui-ci.

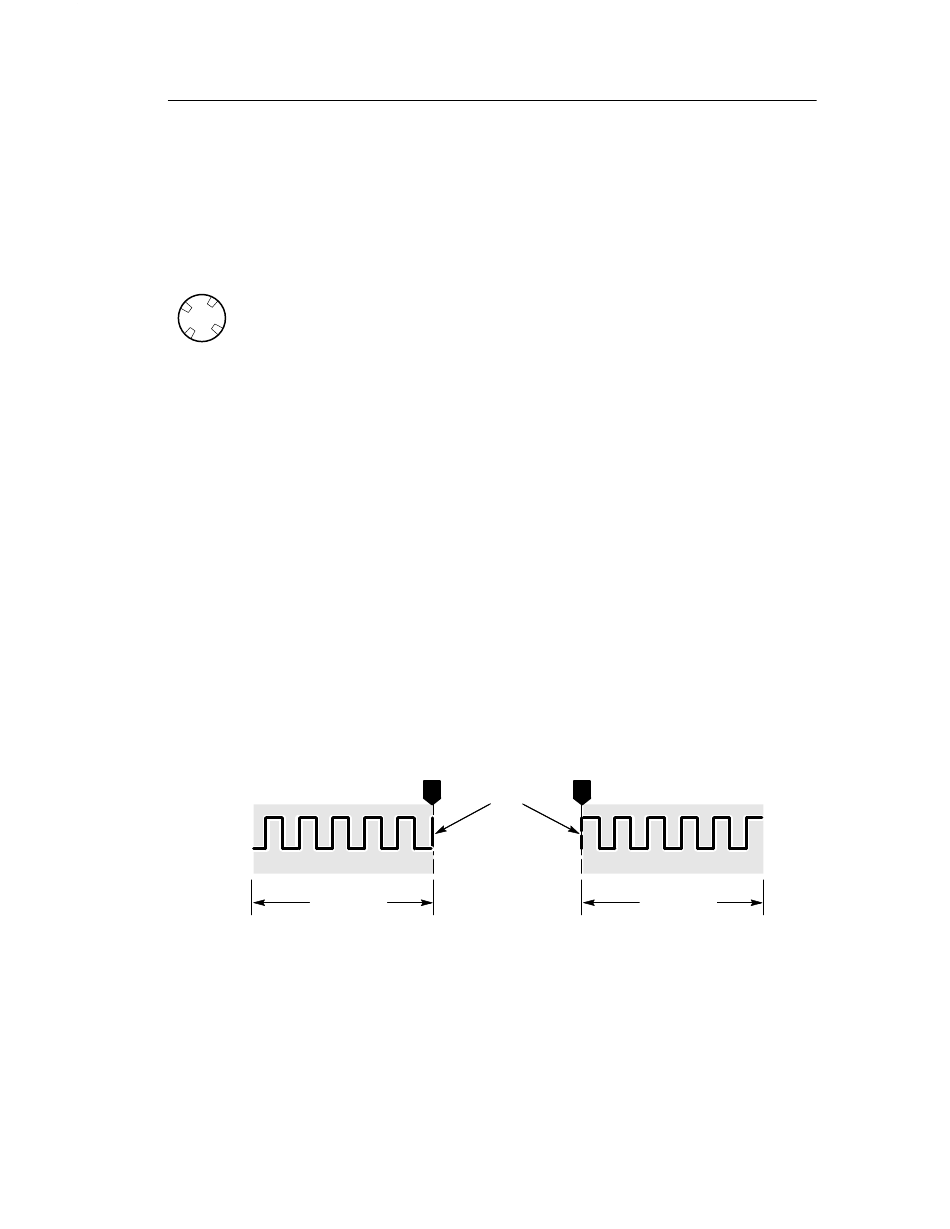

Pré-déclenchement
Signal
acquis
Reportez-vous à Bouton Retard page 3–27 et Bouton Zoom
page 3–29 pour des informations sur la façon dont fonctionne le
réglage de POSITION horizontale quand ces fonctions sont actives.
Série TDS3000. Manuel de l'utilisateur
Point de
Post-déclenchement
déclenchement
T
T
Réglages horizontaux
Signal
acquis
3–25
