Utilisation de la fonction de retard

Vous effectuez l'analyse d'un signal d'impulsion et utilisez la
mesure Largeur + pour mesurer la largeur d'impulsion du signal.
Vous remarquez que la mesure est instable, ce qui signifie qu'il y a
de la gigue dans la largeur d'impulsion.
Procédez comme suit pour visualiser la gigue avec la fonction de
retard :
1. Appuyez sur le bouton RETARD.
2. Ajustez la commande POSITION horizontale pour régler le
retard près de la largeur d'impulsion nominale (210 ms). Appuyez
sur le bouton REGLAGE APPROX pour accélérer les
ajustements apportés au retard. Appuyez de nouveau sur
REGLAGE APPROX pour procéder à des ajustements plus
précis du temps de retard.

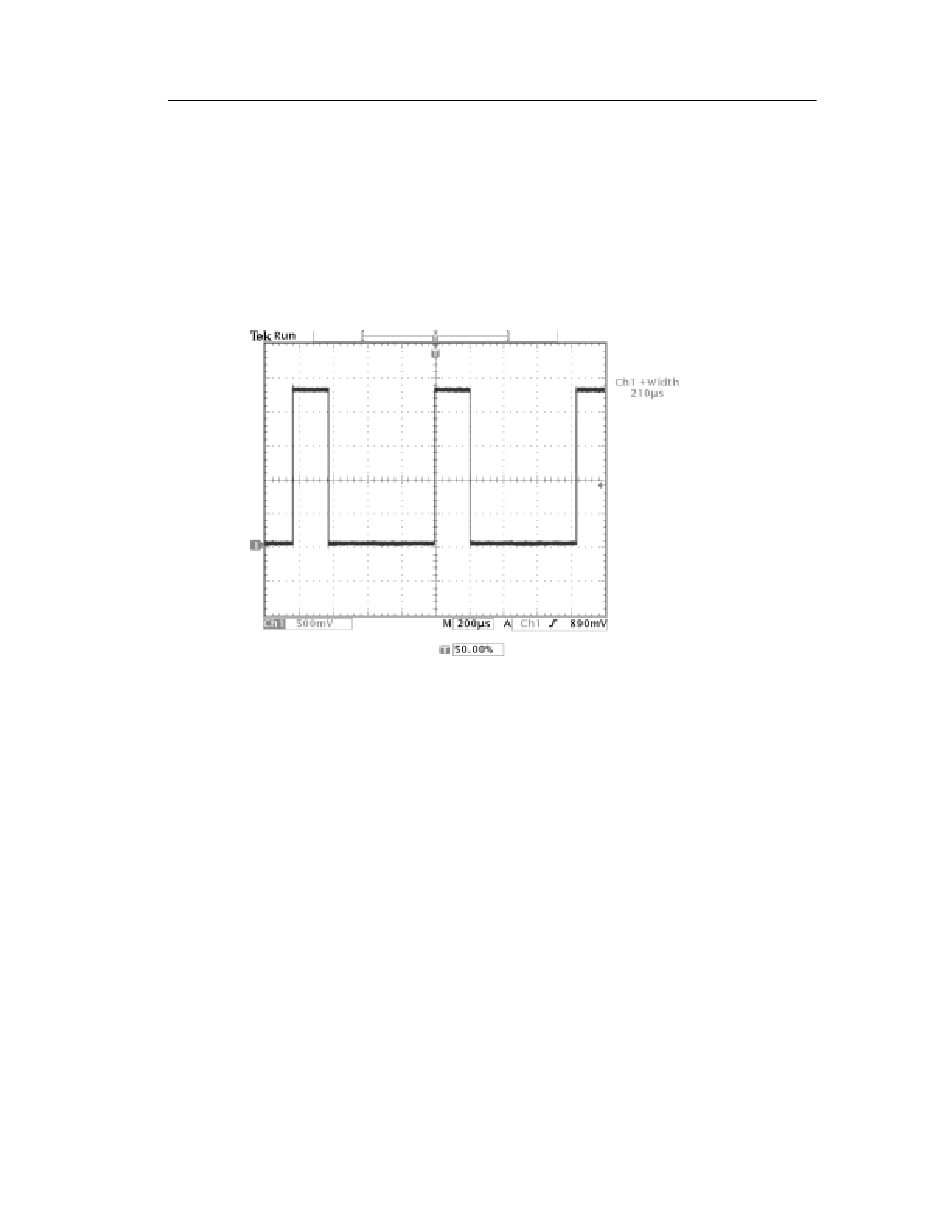

Le front descendant de l'impulsion se situe maintenant près du
centre de l'écran. Quand la fonction de retard est active, le point
d'expansion horizontale se sépare du point de déclenchement et reste
au centre de l'écran.
