Procédures de mise en route

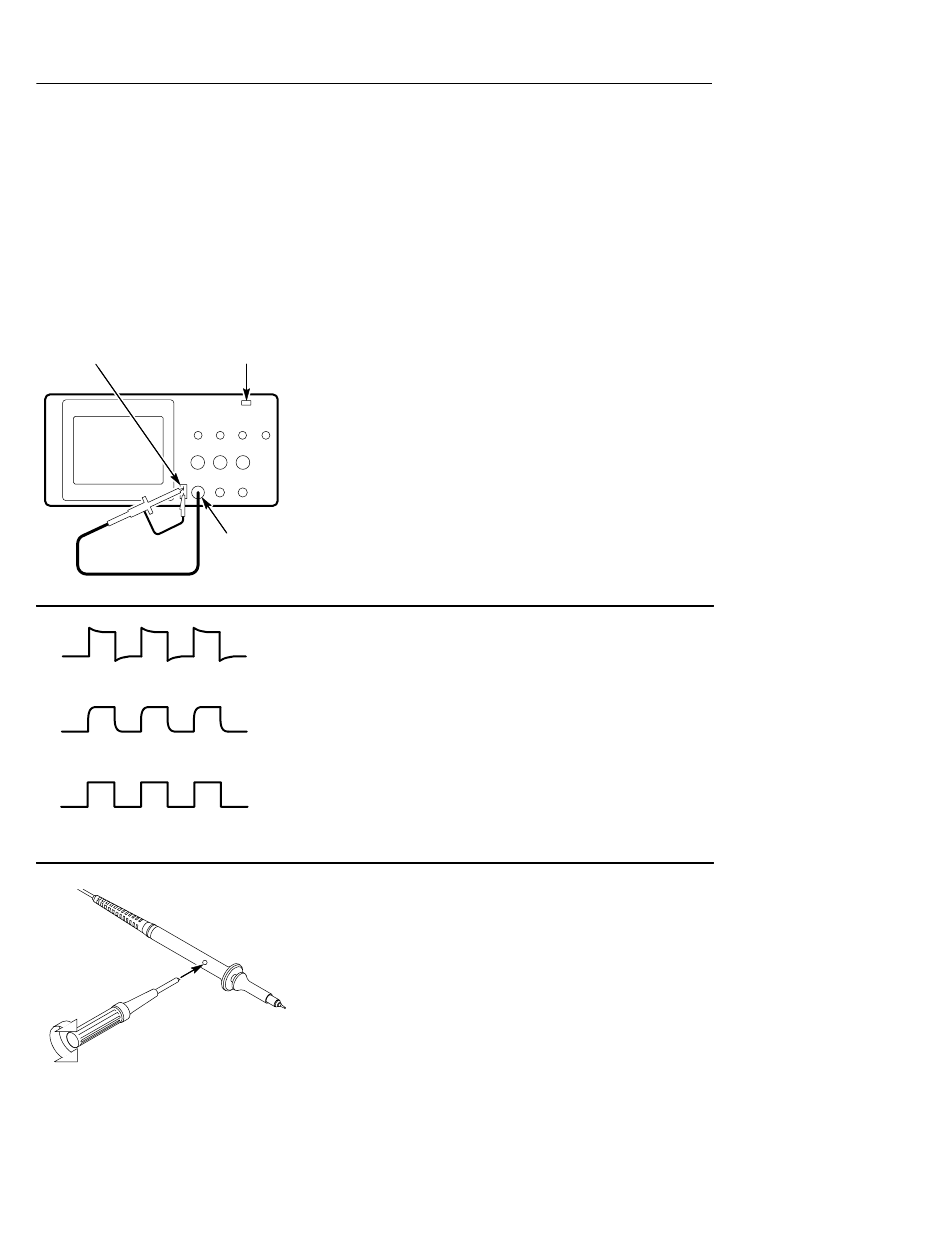

Compensation de la sonde

Ce réglage permet d'accorder votre sonde à la voie d'entrée. Il doit
être effectué chaque fois que vous reliez une sonde à cette voie pour
la première fois.
COMP
SONDE AUTOSET
Surcompensé
Sous-compensé
Compensé correctement
6
Touche
1. Branchez la sonde de l'oscilloscope sur la
voie 1. Attachez son extrémité ainsi que le
fil de référence aux connecteurs COMP
SONDE et appuyez sur AUTOSET.
Si vous utilisez l'extrémité à crochet de la
sonde, veillez à la brancher correctement
en faisant bien tourner l'extrémité sur la
sonde.
CH 1
2. Vérifiez la forme du signal affiché.
3. Le cas échéant, réglez votre sonde.
Procédez de même autant de fois qu'il sera
nécessaire.
